工业级敞开式主配电盘柜体结构设计

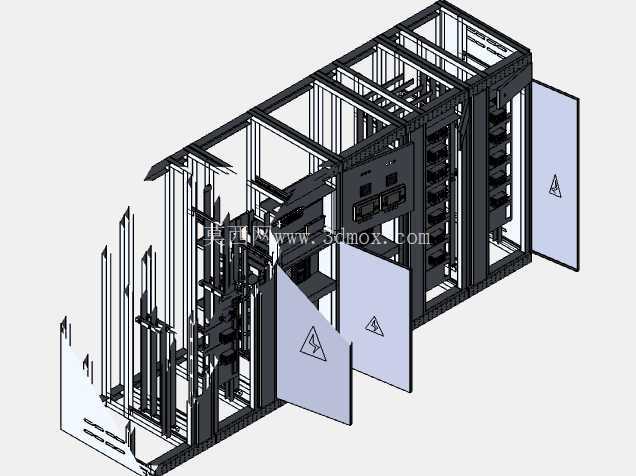

　　在工业厂房配电系统、大型商业综合体供电中枢、数据中心供配电链路这类场景里，主配电盘是整个低压配电网络的核心节点，承担着进线电源受入、回路分断分配、故障保护隔离的核心作用，其结构设计的合理性直接决定了配电系统的运行稳定性与后期运维的便捷性。这套主配电盘采用多柜并柜的框架式结构设计，整体以C型材作为柜体的主承重骨架，所有骨架连接点采用标准模数化冲孔设计，无需现场额外打孔即可完成横梁、安装梁的位置调整，适配不同规格断路器、母排、二次元件的安装需求，框架整体做了镀锌防腐处理，在潮湿、多粉尘的工业现场也能保证长期结构强度不出现锈蚀衰减。

　　柜体的门板采用可拆卸式铰链设计，单扇门板可实现120度以上的开启角度，门板内侧预留了二次线槽的安装空间，门板上对应每个回路的位置预留了指示灯、操作按钮的开孔位，门板表面粘贴的高压警示标识采用丝网印刷工艺，长期使用不会出现脱落褪色问题。柜体内部按照功能划分了独立的功能隔室，进线隔室、母排隔室、出线回路隔室、二次端子隔室之间采用金属隔板做物理隔离，避免某一回路出现故障时电弧窜入其他隔室引发连锁故障，每个隔室都预留了独立的散热通风通道，进风口设置在柜体下部，出风口设置在柜体顶部，配合柜内可选装的轴流风机可形成自然对流散热路径，保证大电流回路长期满负荷运行时柜内温度不会超过元件允许的工作温度范围。

　　母排的安装位置做了专门的绝缘支撑设计，每相母排之间的绝缘距离满足低压配电设计规范的要求，母排连接点预留了足够的螺栓紧固操作空间，后期运维时无需拆除周边大量结构件即可完成母排连接点的扭矩检测与维护作业。出线回路的安装梁采用可调节深度设计，可适配不同深度的塑壳断路器、框架断路器安装，每个出线回路位置都预留了电缆固定梁的安装位，大截面电缆接入时可通过电缆夹将电缆牢固固定在柜体结构上，避免电缆自重拉扯断路器接线端子导致接触不良。

　　柜体的底部预留了标准的电缆进线开孔，开孔位置配置了可拆分的电缆密封板，可根据实际进线电缆的数量、规格调整密封板的开孔大小，保证柜体底部的防护等级满足现场安装要求，柜体顶部预留了母排桥接的安装位置，多柜并柜时可通过顶部母排桥实现相邻柜体之间的母排连接，无需在柜内额外布置跨接母排。从安装边界来看，这套主配电盘的单柜宽度按照标准模数设计，可根据实际出线回路数量灵活调整并柜数量，柜体深度预留了足够的接线操作空间，柜前操作通道满足配电设计规范中对低压配电柜的操作距离要求，靠墙安装时柜后预留的维护通道可满足日常巡检、元件更换的空间需求，柜体的安装底座采用槽钢焊接结构，可直接固定在电缆沟上方的基础预埋件上，底座高度可根据现场电缆沟的深度做定制调整，保证电缆进线的弯曲半径满足电缆敷设的规范要求。在结构细节设计上，所有柜体内部的金属结构件边缘都做了折边钝化处理，避免运维人员作业时被锋利边缘划伤，门板与柜体框架之间设置了连续的密封胶条，可有效阻挡粉尘、潮气进入柜内，柜内的二次走线槽采用带盖阻燃线槽，所有二次线都可在线槽内规整布置，避免一次大电流回路对二次控制信号产生电磁干扰。
