智能百叶消防通风机嵌入式控制箱体

　　这款控制箱体主要应用于工业建筑、地下人防空间、商用楼宇的消防通风系统中，作为智能百叶式消防通风机的本地控制终端，承担设备启停、风阀联动、运行状态切换的核心控制功能，适配需要兼顾日常通风与消防排烟工况切换的通风管路场景，可直接嵌入墙体或设备柜体面板安装，面板外露部分与预埋箱体的配合公差经过反复校核，避免现场安装时出现缝隙不均、面板错位的问题。从结构设计来看，整体采用分体式钣金结构，上部为操作面板，下部为元件安装腔体，面板采用拉丝不锈钢板材加工，下部腔体采用冷轧钢板折弯成型，所有折弯工序的折弯半径、止裂槽位置均按照常规钣金加工厂的加工能力设定，不需要特殊定制刀具即可完成加工，折弯后的拼接边预留了点焊与涂胶密封的工艺余量，既保证箱体的结构强度，也能满足常规电气箱体的IP防护要求。

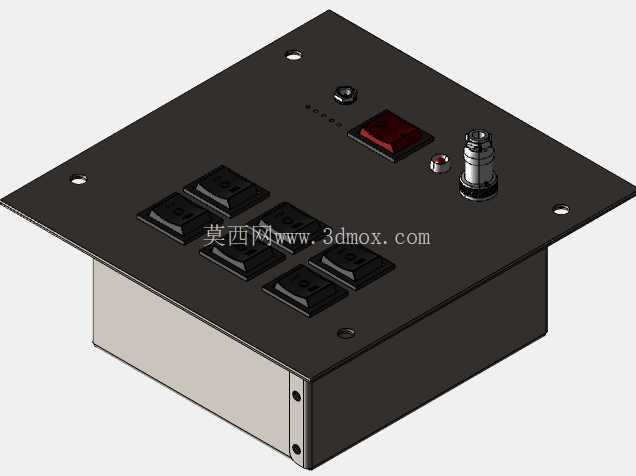

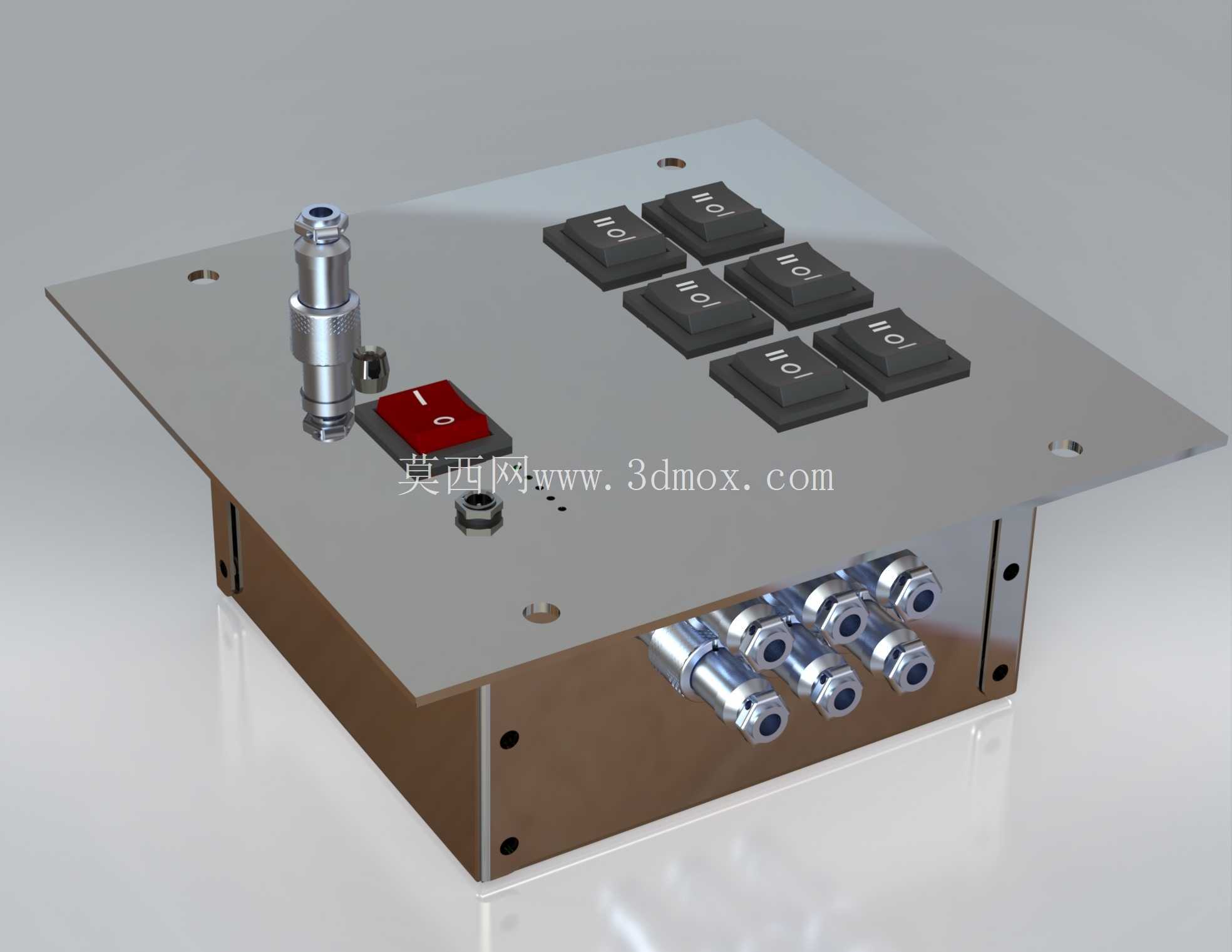

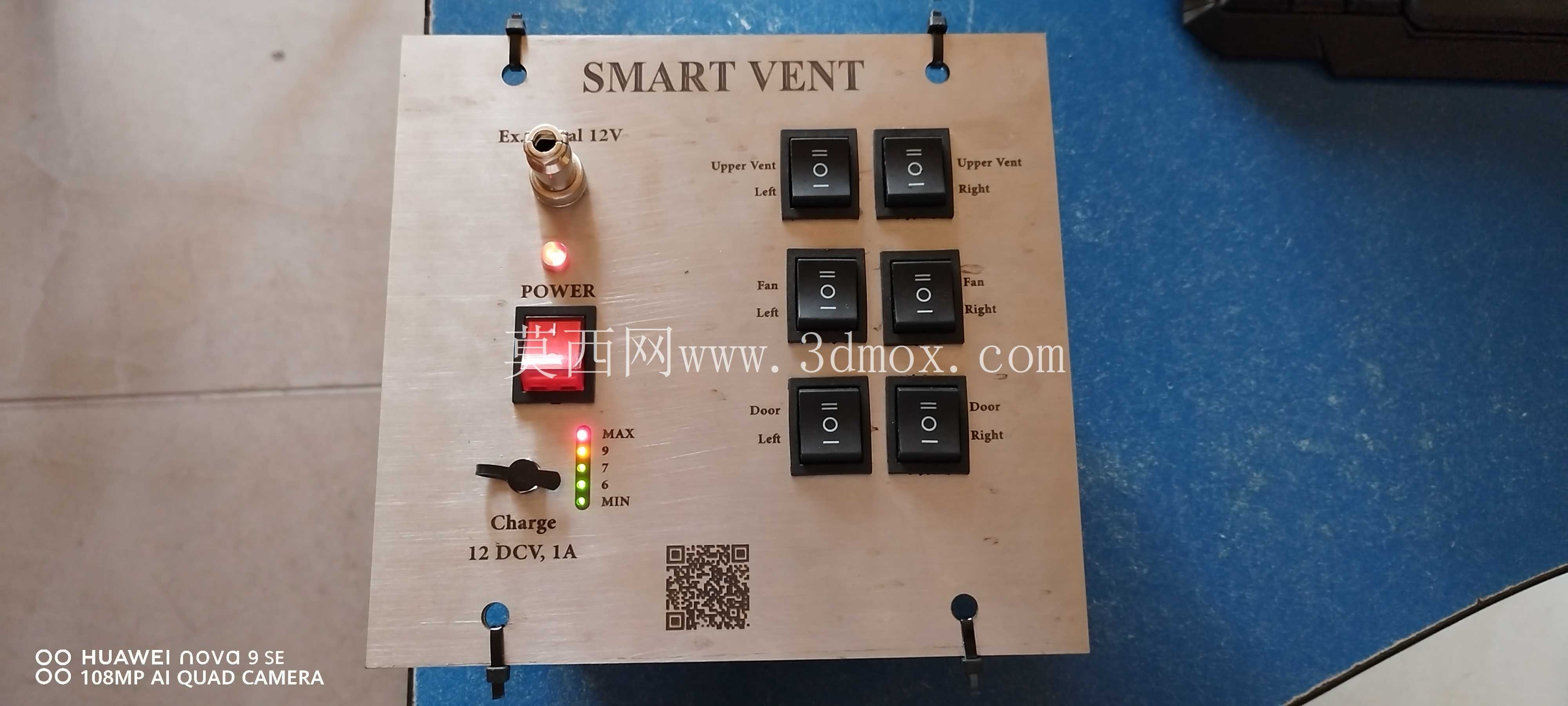

　　面板区域的元件布局充分考虑了现场操作人员的操作习惯，红色总电源开关布置在面板左侧靠近边缘的位置，方便紧急情况下快速切断电源，六组控制按键按照两列三行的排布方式设置在面板中上部，按键间距预留了戴防护手套操作的空间，避免误触；面板左侧的金属航空插头用于外接现场传感器或者联动信号输入，下部腔体的侧壁布置了五组格兰头，用于主电源进线、风机动力出线、风阀控制线、反馈信号线的分路穿入，每个格兰头的安装孔位都预留了足够的接线操作空间，腔体内部的安装导轨位置经过排布，可容纳常规的小型断路器、中间继电器、接线端子排等低压电气元件，元件之间的电气间隙满足低压配电设计规范的要求，不会出现爬电距离不足的问题。

　　安装边界方面，面板的外形尺寸大于下部腔体的外形尺寸，形成一圈安装翻边，现场安装时只需要在安装面开出适配腔体尺寸的方孔，将腔体嵌入后通过翻边的安装孔打螺丝固定即可，不需要额外的安装支架；腔体深度控制在常规墙体预埋厚度的范围内，不会出现预埋深度不足导致箱体突出墙面的问题，面板上的所有操作元件均采用嵌入式安装，元件表面不突出面板平面太多，避免现场搬运、安装过程中磕碰损坏操作元件。

　　设计过程中充分考虑了钣金加工的工艺性，所有的棱角位置都做了倒角处理，避免加工和安装过程中划伤操作人员，拼接焊缝的位置都设置在非外观面，焊后打磨平整再做表面处理，外观面没有明显的焊接痕迹；面板上的元件安装孔位都采用激光切割加工，孔位精度控制在0.1mm以内，保证元件安装后配合紧密，不会出现缝隙过大的问题。在实际使用场景中，这款控制箱可以独立完成单台消防通风机与对应百叶风阀的联动控制，不需要额外配置大型控制柜，适合分散布置的通风点位使用，既减少了集中布线的线缆成本，也方便现场人员就近操作设备，日常通风工况下可以通过按键控制百叶开度与风机转速，消防工况下可以接收消防联动信号自动切换到排烟模式，打开百叶并启动风机高速运行，面板上的按键可以根据实际需求定制功能标识，适配不同的控制逻辑需求。箱体的表面处理可以根据使用环境选择喷塑或者拉丝处理，在潮湿环境下使用时可以在板材加工前做镀锌处理，提升箱体的防锈能力，所有的结构设计都没有采用特殊的加工工艺，常规的钣金加工厂都可以完成生产，不需要开模，小批量生产也能控制加工成本，设计阶段已经完成了所有干涉检查，元件安装后不会出现结构碰撞，接线完成后箱盖可以正常闭合，不会挤压内部线缆。
