MG995舵机驱动汽水罐夹持机械爪结构

这款夹持机构的核心应用场景集中在小型桌面级分拣工作站、教学实训机器人末端执行器、自助饮品售卖设备的取料工位，以及轻载搬运流水线的圆柱类工件抓取环节，针对直径在常规汽水罐范围内的圆柱类物件做了专门的夹持轮廓适配，相比通用平口夹爪，它的弧形指面可以更好贴合圆柱外壁，避免硬接触造成的罐体变形或者表面刮伤，在饮品行业的后段包装、自助设备取送环节能大幅降低物料损耗率。

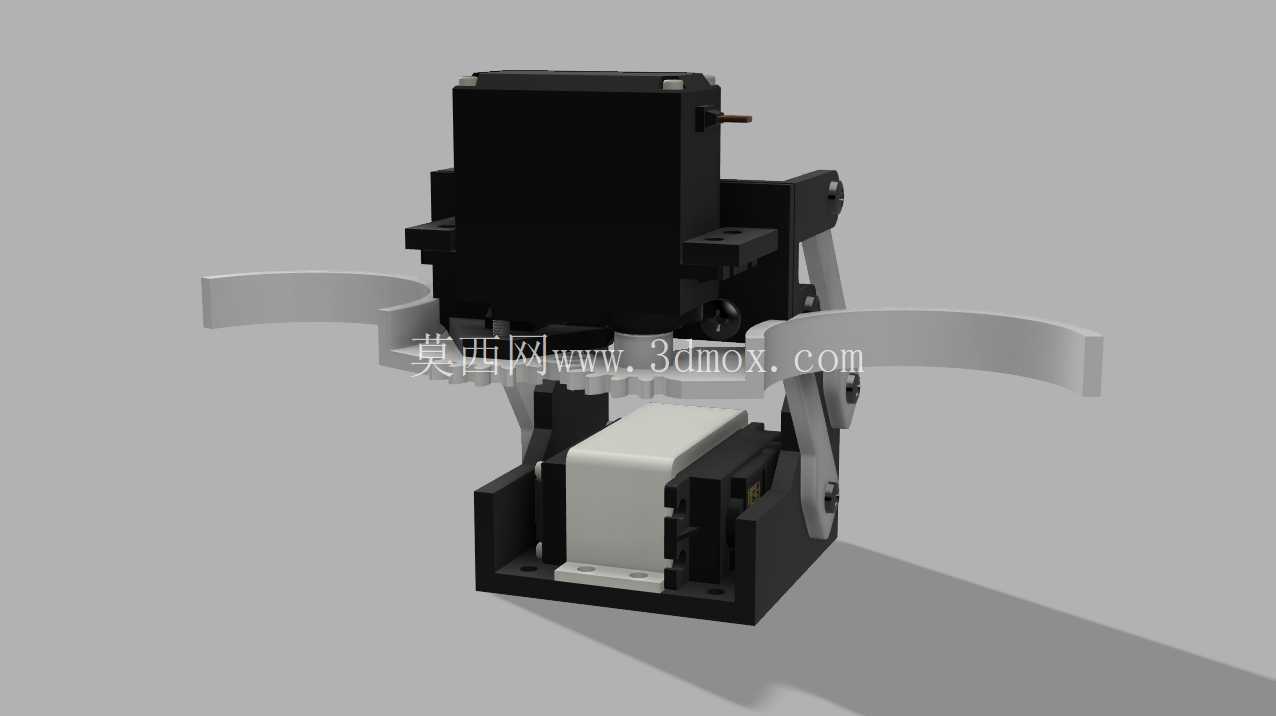

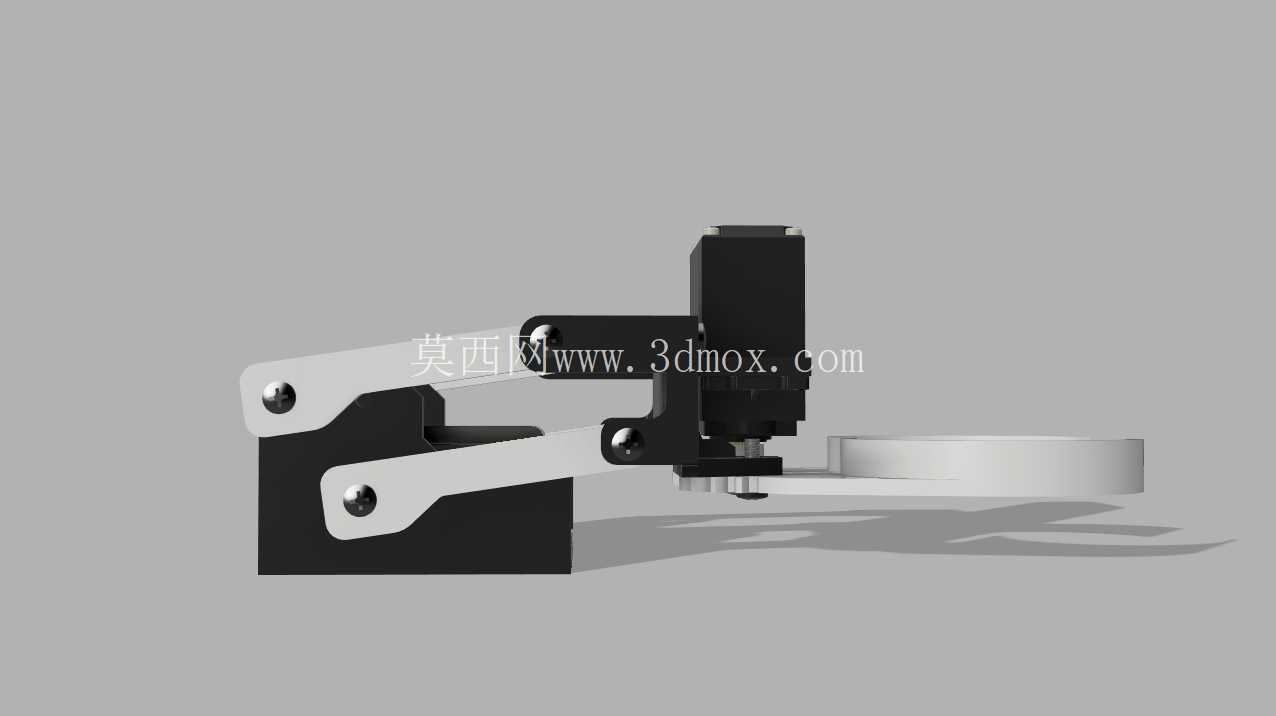

从实际功能层面看，整套机构依靠单台MG995舵机提供动力输出，通过对称布置的连杆结构将舵机摆臂的旋转运动转化为两侧夹指的同步开合动作，没有额外的传动冗余部件，动力传递路径短，反向间隙控制在小范围内，开合响应速度快，能够匹配舵机本身的0.18秒每60度的动作响应特性，在连续分拣作业中不会出现明显的动作滞后。夹指的开合行程做了针对性限位，完全张开时的内圈间距可以覆盖常规易拉罐、瓶装汽水的直径范围，闭合时的最小夹持直径也能适配更小规格的圆柱类物料，不需要额外更换夹指就能覆盖常见的饮品容器尺寸。

设计思路上，整套结构优先考虑了加工与装配的便捷性，所有结构件的安装孔位都做了统一的规格适配，全部紧固件采用M3规格的螺栓与螺母，连接部位的公差统一控制在0.2mm，既保证了装配时的顺畅度，不会出现孔位错位需要二次修配的问题，也能避免间隙过大导致的夹指晃动、夹持定位精度下降的问题。舵机的安装位做了嵌入式的卡槽设计，舵机装入后不需要额外打胶或者做复杂的压紧固定，依靠卡槽的上下限位和侧面的锁紧螺丝就能完成舵机的固定，后期维护更换舵机时只需要松开两颗侧面螺丝就能快速拆换，不需要拆解整套夹爪结构。两侧的连杆铰接点都做了同轴度约束，保证左右夹指的开合动作完全同步，不会出现一侧夹指先接触物料导致的夹持偏斜、物料脱落的问题。

安装边界层面，整套夹爪的底座预留了标准的舵机法兰安装孔位，可以直接适配市面上绝大多数小型机械臂的末端安装接口，不需要额外做转接板设计，整体安装后的外轮廓尺寸紧凑，不会因为夹爪本身体积过大占用过多的机械臂工作空间，在狭窄的工位内也能完成伸入、取料、退出的完整动作。夹指部分采用了弧形的薄壁结构，在保证结构强度足够承受满负载夹持力的前提下，尽可能减轻了夹指本身的重量，降低了舵机的负载扭矩冗余要求，MG995舵机本身的扭矩输出完全可以驱动整套夹爪完成额定负载的夹持动作，不需要额外选配更大扭矩的舵机，能有效控制整套末端执行器的成本。夹指的接触面上没有做额外的齿形防滑结构，依靠弧形面的大面积接触就能提供足够的摩擦力夹持满装的汽水罐，不会在罐体表面留下压痕或者夹痕，对于外观要求较高的成品饮品容器非常友好。

在实际工况适配中，这套夹持机构的运动部件都做了限位设计，开合到极限位置时会有结构硬限位保护，不会因为舵机过转导致连杆结构卡死或者损坏，即使控制程序出现舵机转角超范围的问题，机械结构本身的硬限位也能承受舵机的堵转扭矩，不会出现结构件断裂或者变形的问题。所有铰接位置的孔位都做了轻微的倒角处理，装配时销轴可以顺畅插入，长期往复运动过程中也不会因为锐边磨损销轴导致间隙变大，整套结构的使用寿命可以满足长期连续作业的需求，在教学实训场景中，学生反复拆装、调试也不容易损坏结构件，非常适合作为机器人机构设计的教学案例使用。
