带水平武器的甲虫级格斗对战机器人结构

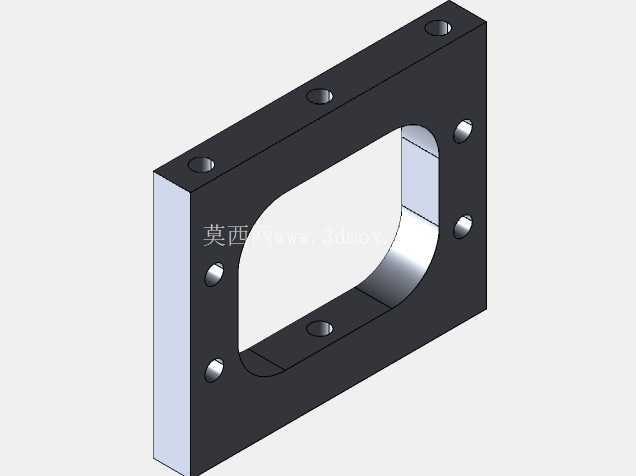

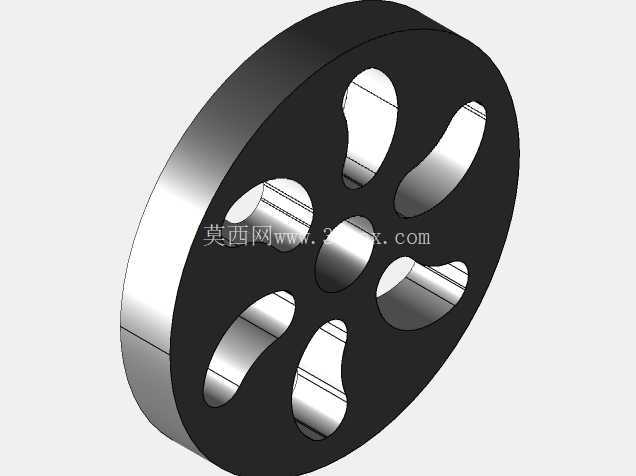

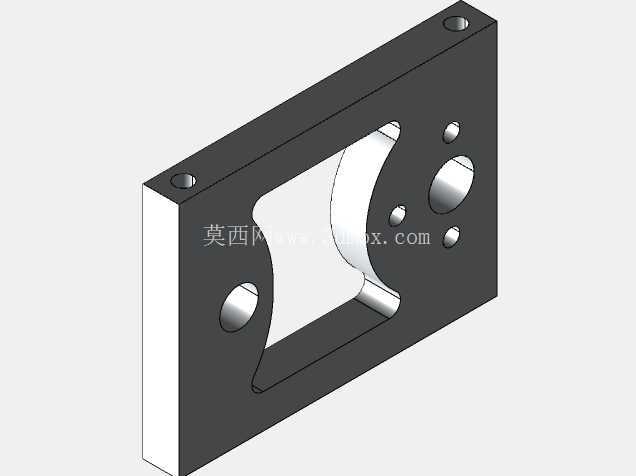

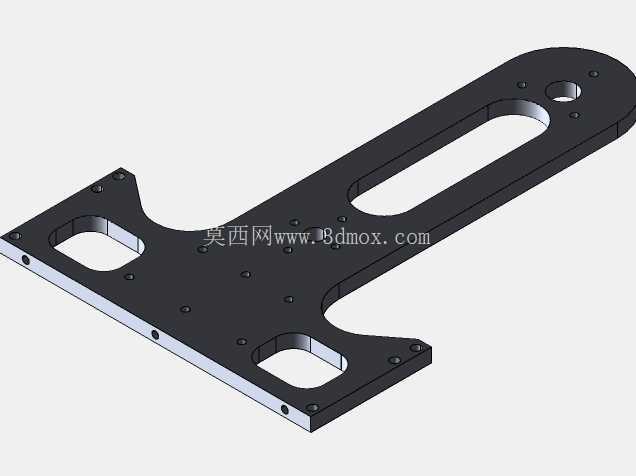

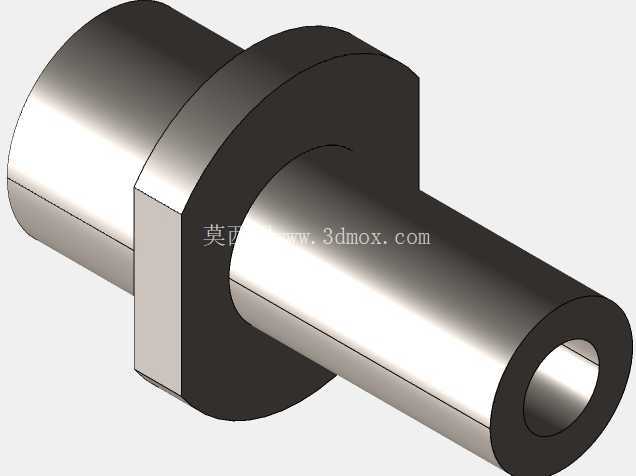

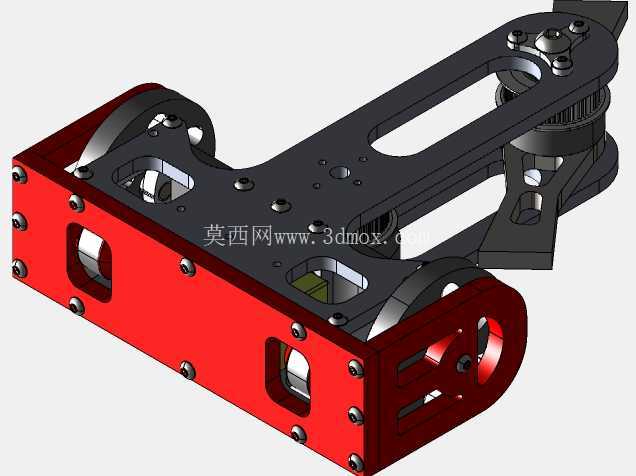

这款格斗机器人的整体设计围绕小型擂台对战场景开发，适配1.36公斤级的格斗赛事重量组别，整体框架采用镂空式铝合金板材拼接结构，在保证结构刚性的前提下尽可能削减冗余重量，为武器系统、动力单元与电控模块预留充足的重量配额。行走系统采用双侧轮式布局，轮毂通过轴承支撑在假轴结构上，这种设计能将行走驱动的受力直接传导至主框架，避免轮轴受侧向冲击时发生形变，在擂台对抗中，轮组外露部分做了弧形防护边处理，能在被对方武器刮蹭时将冲击力导向主框架，减少行走机构的损坏概率。

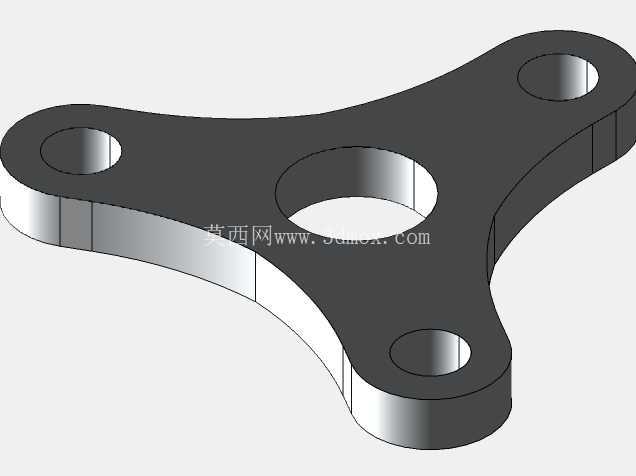

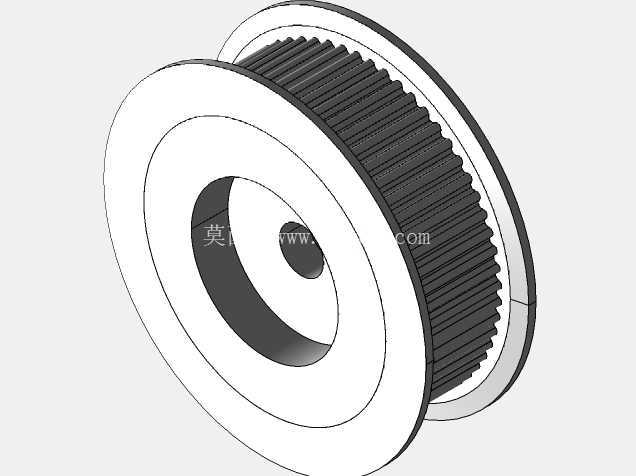

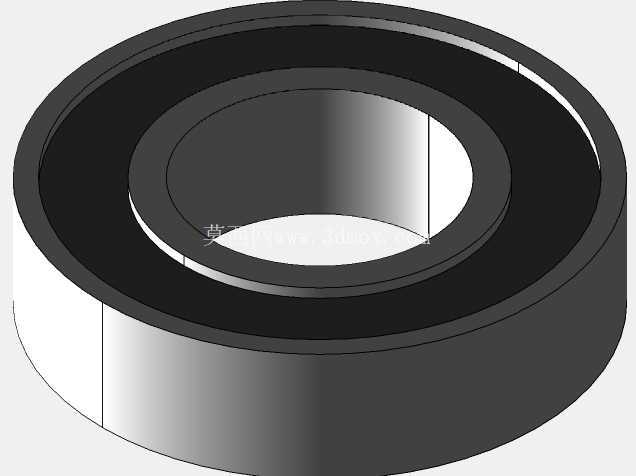

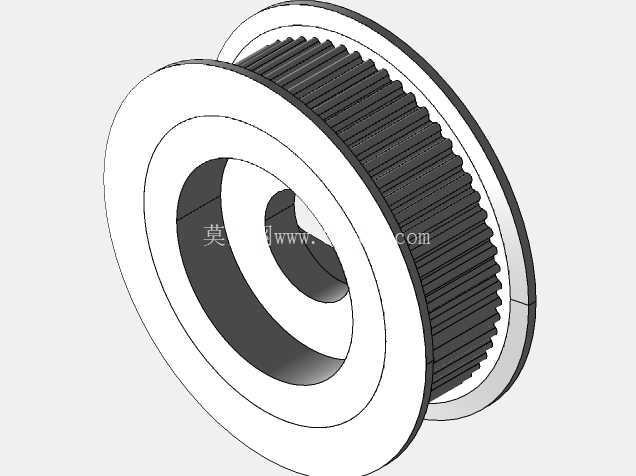

武器系统采用水平旋转式攻击结构，传动路径上选用GT2滑轮作为动力传递部件，传动比设定为1:1，这种设计能让无刷电机的输出扭矩无损耗地传递到武器端，保证武器旋转时的线速度达到攻击所需的动能阈值，滑轮传动相比齿轮传动的优势在于，当武器受到瞬间大冲击载荷时，皮带能产生微量滑移抵消冲击，避免电机轴因瞬间过载发生断轴故障。武器的旋转支撑位采用双轴承固定结构，能承受武器接触对手时产生的径向与轴向复合载荷，减少高速旋转时的抖动问题。

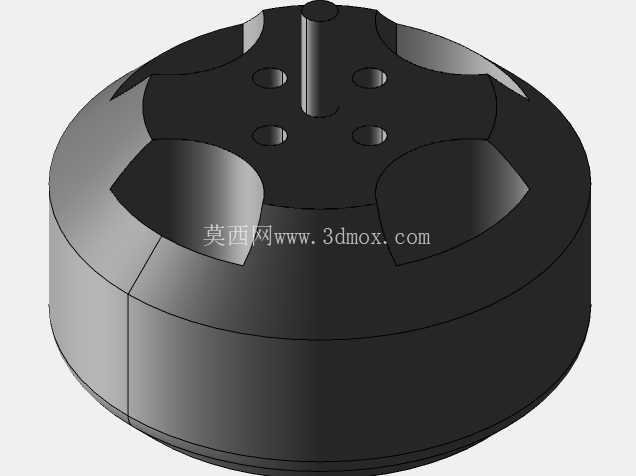

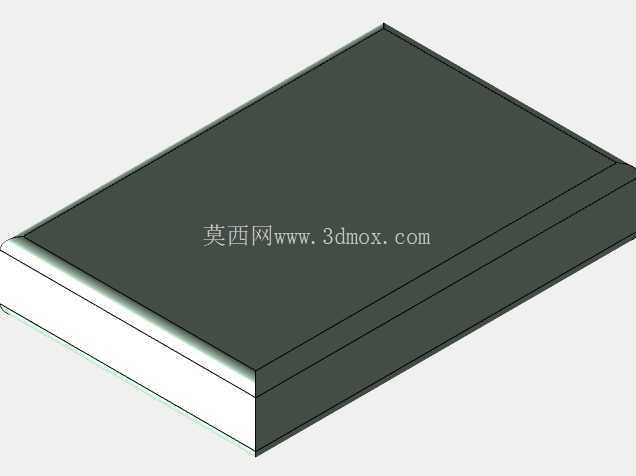

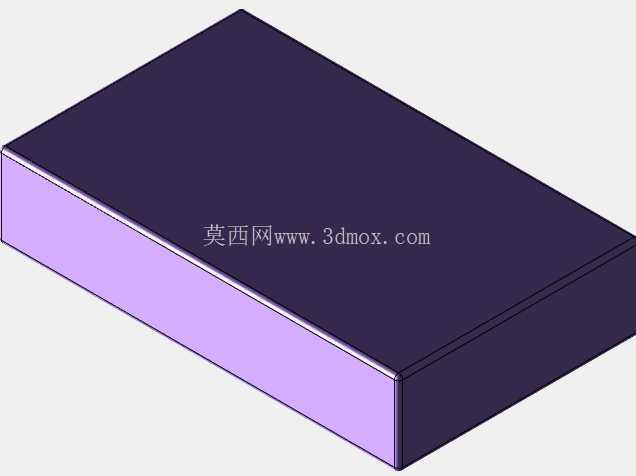

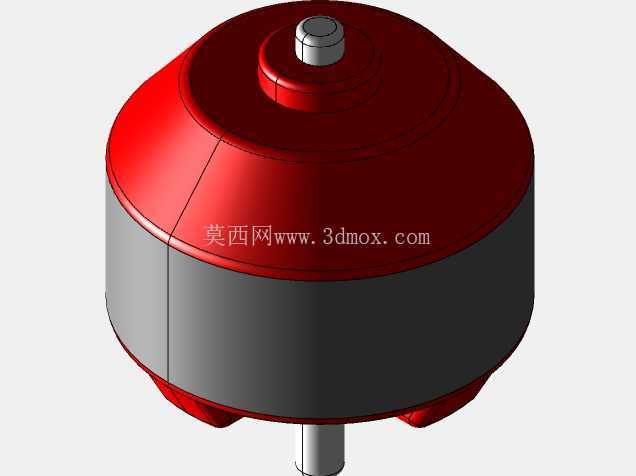

动力系统的布局上，行走驱动与武器驱动分别采用独立的无刷电机配置，避免单电机同时驱动行走与武器时出现的动力分流问题，电控部分的安装位预留了两层空间，初始设计适配850mAh容量的4S锂电池，框架上的安装孔位做了通用化处理，可直接升级支持6S供电系统，无需重新打孔修改框架结构，升级后行走动力与武器转速都能获得明显提升，适配更高强度的对抗场景。电池安装位设计在框架重心位置，通过绑带固定，能避免机器人在碰撞、翻转时电池移位导致重心偏移，影响行走操控的精准度。

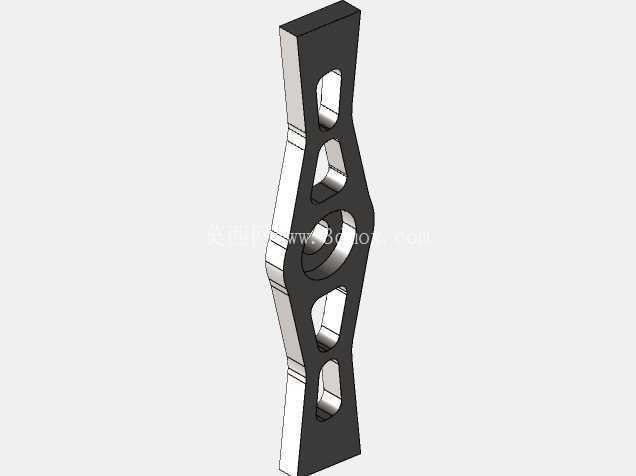

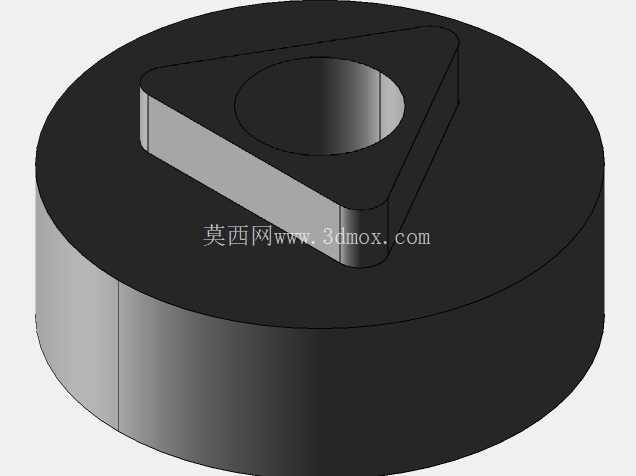

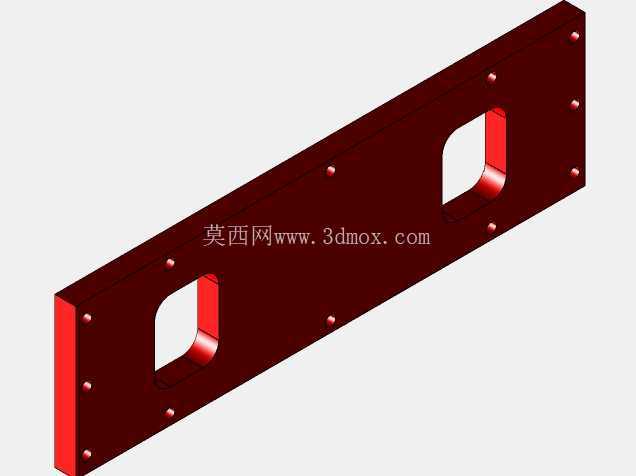

整体安装边界上，框架的长宽尺寸严格控制在赛事组别允许的范围内，所有突出部件都做了圆角处理，避免尖锐边角在装配或调试过程中划伤操作人员，武器的旋转半径经过反复校核，旋转时不会与自身框架、轮组发生干涉，同时预留了武器配重块的安装位，可根据对战需求调整武器的转动惯量，在转速与击打动能之间找到平衡点。框架上的所有连接孔位都采用等间距排布，方便后期维护时快速更换损坏的板材部件，无需重新测量定位，侧板上的镂空槽一方面用于减轻重量，另一方面可作为走线通道，将电机线、电调线规整收纳在框架内部，避免武器旋转时剐蹭导线造成断路故障。

从结构设计的角度看，这款机器人没有采用复杂的一体化加工框架，而是选用标准板材拼接的方案，加工门槛低，普通的线切割或者激光切割设备就能完成所有结构件的加工，适合个人爱好者或者参赛团队快速迭代制作，所有传动部件都选用市面上的标准量产配件，损坏后可快速采购替换，减少备赛阶段的配件等待周期。轮组的安装位预留了调节间隙，可根据不同场地的地面摩擦力情况调整轮距，在光滑的擂台表面可适当加宽轮距提升行走稳定性，在摩擦力充足的场地可适当缩窄轮距提升转向灵活性。武器端的固定结构采用快拆设计，不需要完全拆解主框架就能完成武器的更换或者动平衡调试，能大幅缩短赛前调试的时间成本。
