OpenMV Cam适配M12镜头卡口替换件

在机器视觉小型化开发场景中，OpenMV Cam作为入门级可编程视觉模块，被广泛应用于嵌入式视觉检测、小型机器人导航、简易二维码识别、色块追踪等项目中，其原配镜头卡口在频繁更换镜头、长期户外振动工况下容易出现螺纹滑牙、定位偏移、固定松动等问题，直接影响成像光轴与传感器靶面的同轴度，导致画面边缘虚焦、成像偏移，甚至在设备移动过程中出现镜头脱落的故障。这款M12规格的镜头卡口替换件，正是针对这类实际使用痛点设计的适配结构，可直接替换原有损坏或精度不足的原厂卡口，恢复模块的镜头安装能力。

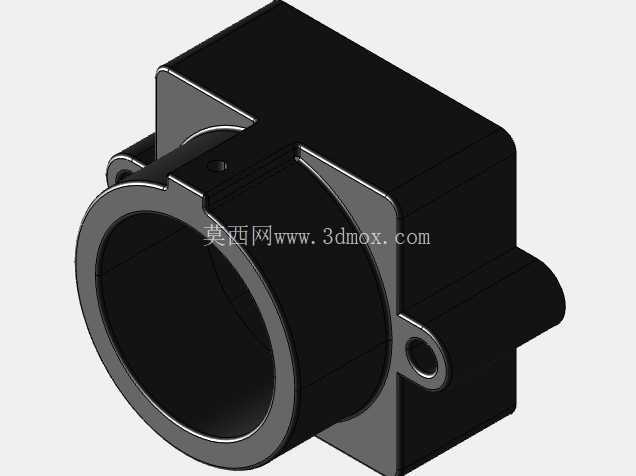

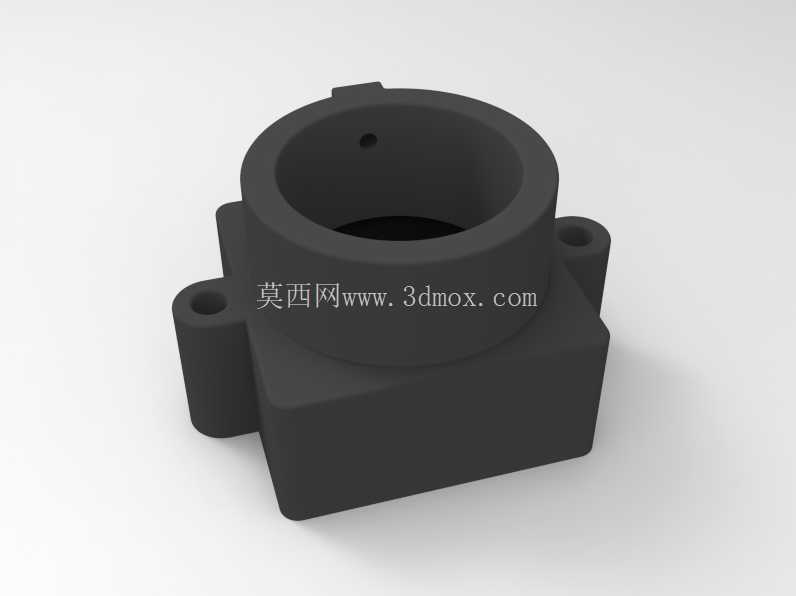

从结构设计逻辑来看，该卡口整体采用一体化基座加中空镜头套筒的组合结构，下部方形基座完全匹配OpenMV Cam主板上的安装孔位布局，两侧伸出的带孔安装耳对应主板上的固定螺丝位，安装时无需对原有主板进行任何打孔、裁切等二次加工，直接对准孔位拧入固定螺丝即可完成基座的定位固定，安装耳的孔位公差控制在合理间隙范围内，既保证安装时的对位便利性，又不会出现装配后基座晃动的问题。上部的中空套筒为标准M12内螺纹结构，螺纹精度满足通用M12接口工业镜头、定焦镜头的旋合要求，螺纹有效旋合长度足够保证镜头安装后的稳定性，即使在设备持续振动的工况下，也不会出现镜头松脱移位的情况；套筒侧壁预留的小孔为镜头紧定螺丝孔，当镜头调焦完成后，可拧入细小的紧定螺丝顶住镜头侧壁，彻底锁死镜头位置，避免设备运行过程中焦距偏移，这一细节设计是很多原厂简易卡口不具备的，更适合长期固定部署的视觉项目使用。

从安装边界尺寸来看，下部方形基座的长宽尺寸完全贴合OpenMV Cam主板的镜头周边区域，不会遮挡主板上的其他电子元件、接口，安装后不会干涉模块的USB接线、排针插接等操作；上部套筒的外径控制在合理范围内，不会因为尺寸过大影响模块在狭小设备舱内的安装，整体高度匹配原配卡口的高度参数，替换后原有镜头的后截距参数无需大幅调整，即可快速对准传感器靶面，减少调焦工作量。套筒内部的中空通道直径完全覆盖M12镜头的通光孔径，不会出现遮挡光路、导致画面暗角的问题，中空通道的内壁做了消光处理的结构预留，实际加工后可做哑光黑处理，减少内壁反光对成像质量的影响。

在实际应用场景中，这款替换卡口不仅适用于损坏卡口的维修替换，也适合需要频繁更换不同焦距M12镜头的开发场景——相比原厂偏薄的塑料卡口，该结构的壁厚更充足，螺纹部分的结构强度更高，反复旋拧镜头也不容易出现螺纹磨损的问题，能承受更多次的镜头拆装操作。对于将OpenMV Cam集成到小型AGV小车、桌面级视觉检测设备、智能监控节点的项目来说，这款卡口的抗振动性能更优，设备长期移动、运行过程中，镜头的位置稳定性更好，能减少后期设备维护时的焦距校准工作量。设计过程中充分考虑了注塑加工的工艺可行性，所有转角处都做了合理的圆角过渡，没有尖锐的直角结构，既减少了注塑过程中的应力集中问题，也避免安装时划伤操作人员或主板线路；基座与套筒的连接位置做了加厚处理，能承受镜头安装时的旋拧力矩，不会出现基座与套筒断裂的情况。

从装配流程来看，替换原有卡口时仅需拆下主板上原有卡口的固定螺丝，取下损坏的旧卡口，将该替换件的安装耳对准主板螺丝孔，确认套筒中心与图像传感器中心完全对正后，拧入固定螺丝即可完成基座固定，之后将选好的M12镜头旋入套筒，连接模块上位机查看实时画面，调整镜头焦距直到画面全幅清晰，最后拧入侧壁的紧定螺丝锁定镜头位置，整个替换过程不需要复杂的专用工具，普通开发人员即可快速完成操作。相比采用胶水粘接固定镜头的应急维修方式，这种机械固定的卡口结构保留了镜头更换、焦距调整的灵活性，后期需要更换不同视场角的镜头时，仅需松开紧定螺丝即可旋下镜头，不会对主板传感器造成污损风险。
