小型航模动力用两叶螺旋桨结构设计

在小型航模、低空小型无人飞行器的动力系统搭建中，螺旋桨是直接决定动力转化效率、飞行稳定性的核心气动部件，这款两叶螺旋桨的设计，完全围绕小排量动力输出场景的实际需求展开，没有冗余的结构设计，所有曲面、尺寸参数都服务于实际工况下的推力输出与动平衡表现。

从实际应用场景来看，这类小尺寸螺旋桨主要适配小型电动航模、轻量级固定翼无人机、小型教学用飞行器的动力端，既可以作为电动动力系统的推力输出部件，也可匹配小排量燃油动力单元完成动力转化，在实际飞行过程中，螺旋桨需要持续承受高速旋转带来的离心载荷，同时还要应对不同飞行姿态下的气流冲击，因此设计阶段首先要平衡的就是桨叶强度与自身重量的关系，过重的桨叶会增加动力单元的启动负载，还会提升旋转过程中的转动惯量，导致飞行器姿态调整响应滞后，而强度不足则会在高速旋转、气流突变的工况下出现桨叶形变甚至断裂的风险。

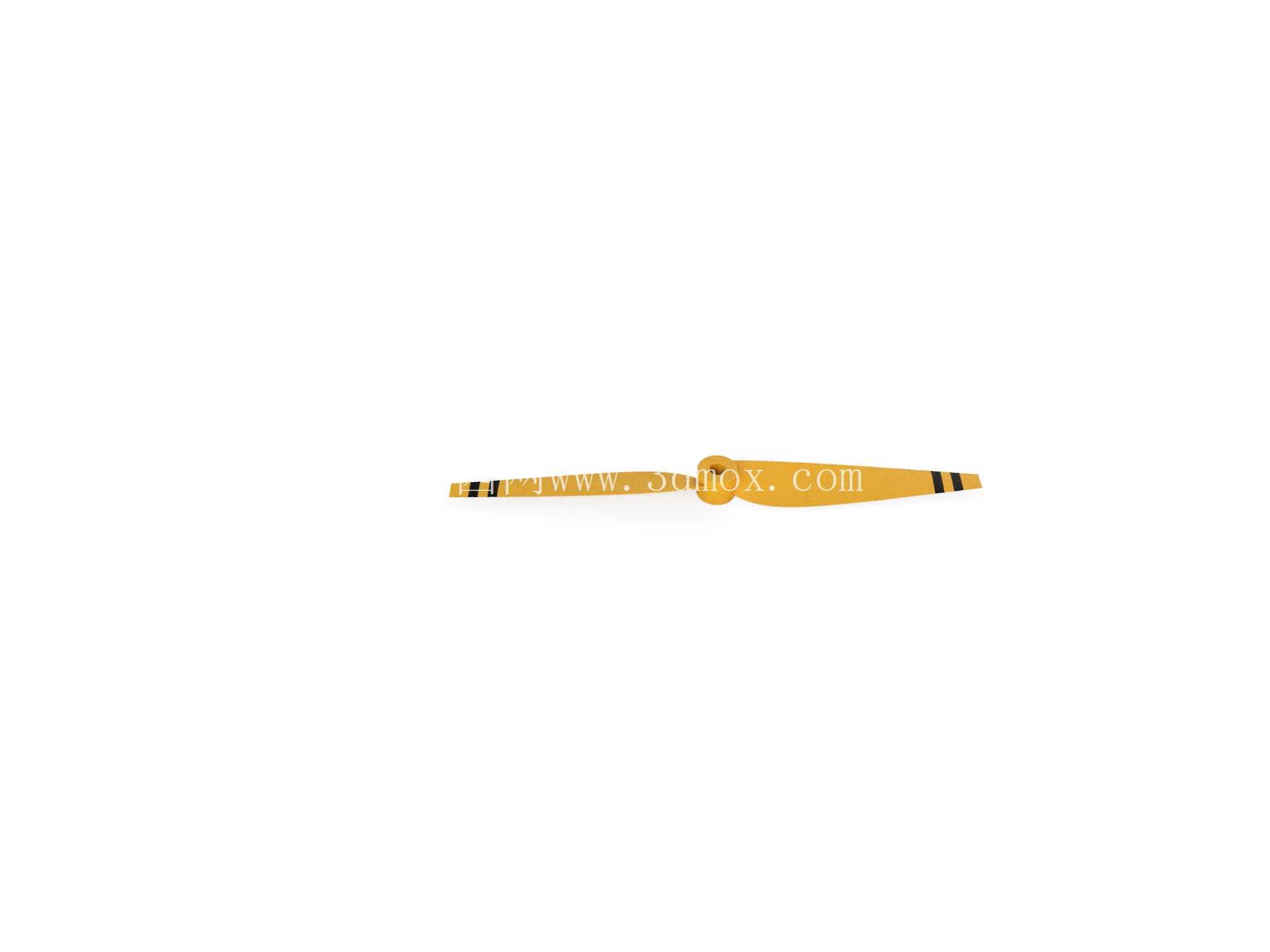

这款螺旋桨采用对称两叶布局，桨毂中心设置标准的动力输出轴安装孔，安装边界完全匹配常规小型航模动力轴的直径公差范围，安装时无需额外定制转接件，直接通过锁紧螺母即可完成与动力输出轴的同轴固定，桨毂与桨叶的过渡区域做了平滑的曲面加厚处理，避免应力集中导致的连接位置断裂问题。桨叶的翼型截面从根部到梢部采用渐变设计，根部截面厚度更大，用来承载旋转过程中最大的离心力载荷，往桨梢方向截面逐渐变薄，翼型弧度也根据不同旋转半径下的线速度做对应调整，保证不同半径位置的桨叶截面都能在工作转速下保持合适的攻角，减少气流分离带来的效率损失，同时降低旋转过程中的气动噪音。

设计过程中采用三维草图绘制结合样条曲线放样的建模思路，先根据目标推力、工作转速参数计算出不同半径位置的桨叶弦长、安装角参数，再通过样条曲线拟合出桨叶的前缘、后缘轮廓线，以及不同截面位置的翼型控制线，最后通过放样特征生成完整的桨叶曲面，之后对桨叶表面做连续性检查，保证曲面曲率过渡平滑，避免出现局部凹凸导致的气流紊乱。完成基础曲面建模后，还要对整体结构做动平衡校验，两叶桨的重量差控制在极小的公差范围内，避免高速旋转时出现偏心振动，振动不仅会损耗动力输出效率，长期工作还会导致动力单元的轴承磨损加剧，缩短动力系统的使用寿命。

从安装尺寸边界来看，桨叶的旋转直径适配小型飞行器的机头安装空间，不会在旋转过程中与机身、起落架等周边结构发生干涉，桨叶的梢部做了小角度的切尖处理，既可以降低桨尖涡流带来的能量损失，也能减少桨梢与外物意外触碰时的断裂风险。在实际选型使用时，需要匹配对应动力单元的转速区间与扭矩输出特性，这款螺旋桨的螺距参数适配中低转速下的大推力输出需求，适合起飞重量较轻、对续航表现有一定要求的小型飞行器使用，安装时需要注意桨叶的前后方向，保证翼型的迎风面朝向飞行前进方向，装反会直接导致推力损失甚至无法产生有效推力。

日常使用过程中，这类螺旋桨如果出现轻微的表面划痕、边缘缺损，会直接破坏桨叶的动平衡与气动外形，需要及时更换，避免振动传导到机身影响飞行控制传感器的正常工作。建模阶段的参数化设计也方便后续根据不同的动力参数调整桨叶长度、螺距、翼型截面，快速衍生出适配不同起飞重量、不同动力配置的衍生型号，不需要重新搭建整体建模框架，只需要调整对应控制线的参数即可生成新的模型，大幅提升同系列产品的设计效率。
