65毫米直径拖拉机履带支撑负载轮结构

在小型履带式作业机械的行走系统设计中，支撑负载轮的性能直接决定了整机行走的稳定性与履带的使用寿命，这款直径65毫米的负载轮，主要面向小型农用拖拉机、微型履带作业机器人的行走段配套设计，核心作用是将机身整体载荷均匀传递到履带板面上，同时约束履带横向窜动，保证履带与驱动轮、导向轮的啮合精度，避免行走过程中出现脱轨、偏磨的问题。

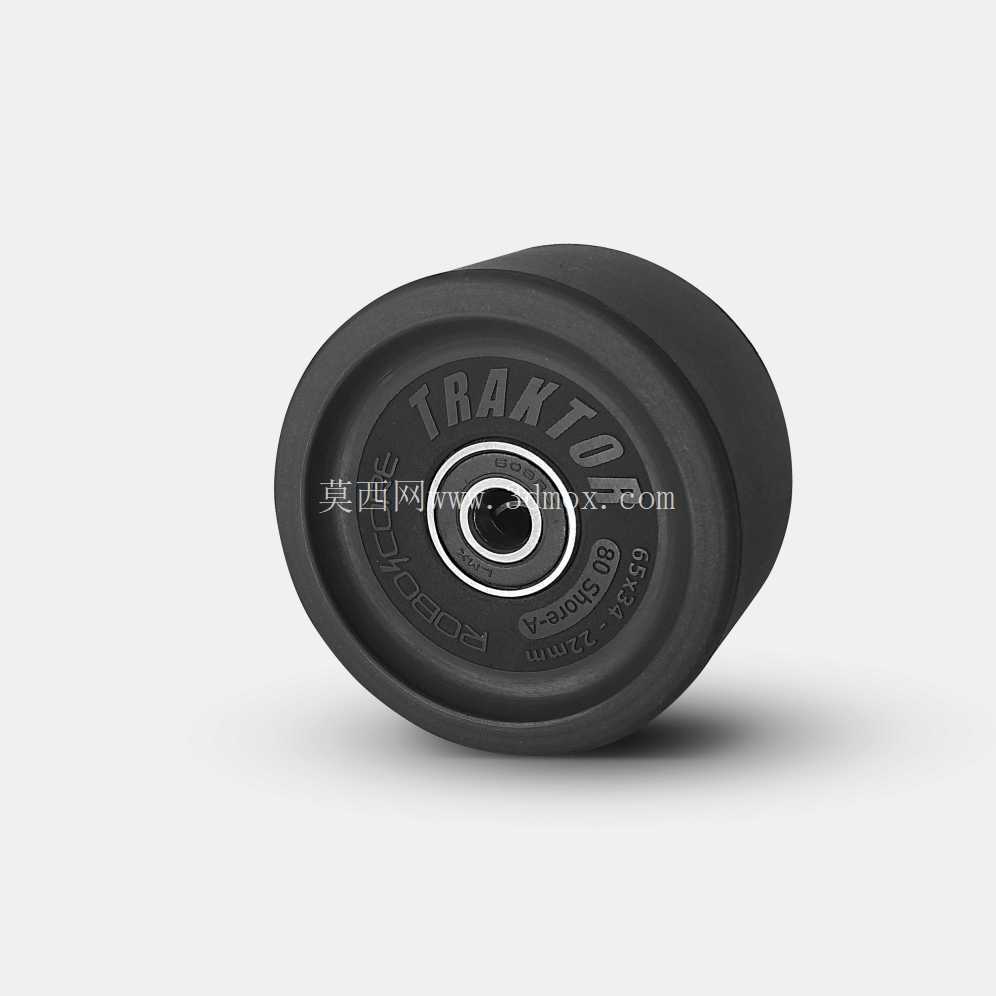

从实际应用场景来看，这类小尺寸负载轮多用于自重较轻的小型田园管理拖拉机、温室作业履带机器人以及教学演示类履带底盘，这类设备的作业环境多为松软泥地、窄垄田间或者室内试验场地，行走速度不高，但需要轮体具备足够的径向承重能力，同时外层材质要具备合适的硬度与耐磨性，避免在硬质路面行走时过度磨损，也不会在泥地作业时粘附过多泥土影响转动顺畅度。轮体采用外层聚氨酯包胶、内嵌金属轮毂与轴承安装位的结构设计，外层包胶的邵氏硬度设定为80A，这个硬度区间的包胶材质既可以在接触履带内表面时提供足够的摩擦力，避免轮体与履带之间出现打滑空转，又能吸收行走过程中路面传递的小幅振动，减少金属轮毂受到的冲击载荷，延长内部轴承的使用寿命。

设计过程中首先确定的是轮体的核心安装边界，轮体总直径为65毫米，轮面宽度为24毫米，中心轴承安装位适配标准微型滚动轴承，安装轴径为22毫米，这个尺寸参数可以直接匹配多数小型履带底盘的安装支架间距，不需要额外调整支架的开孔位置或者加装轴套。轮体的包胶层厚度经过反复校核，既保证了足够的缓冲层厚度，避免金属轮毂直接磕碰履带板造成结构损伤，又不会因为包胶过厚导致轮体径向形变量过大，影响履带的张紧精度。轮毂部分采用一体化金属结构设计，轴承安装位设置有定位台阶，安装轴承时可以直接抵靠台阶实现轴向定位，不需要额外加装轴用挡圈或者定位套筒，简化了现场装配的工序，也减少了装配过程中因为定位偏差导致的轴承偏磨问题。

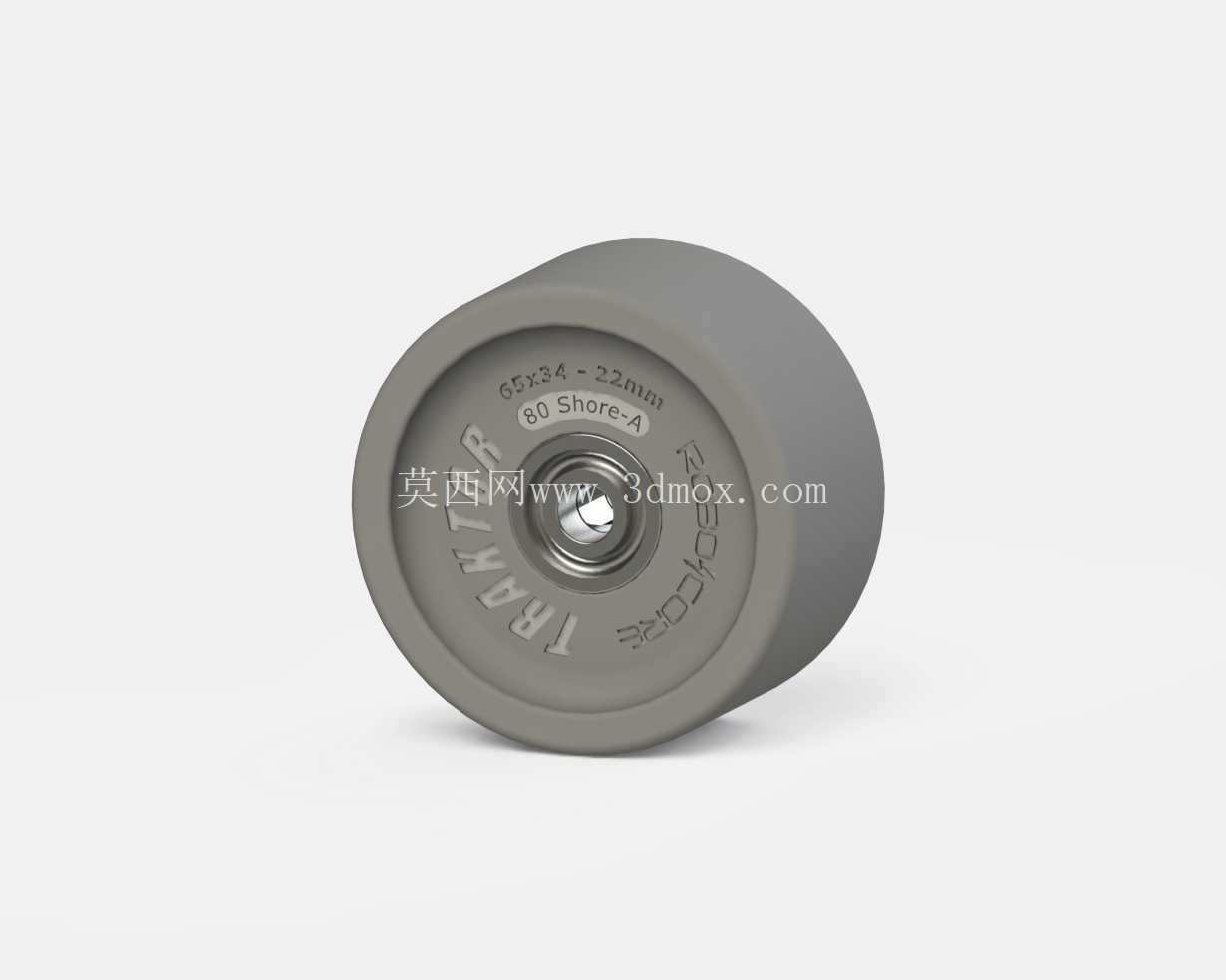

轮体侧面的标识区域采用模压成型的方式标注了尺寸参数与硬度信息，在后期设备维护更换配件时，可以直接通过轮体侧面的标识快速确认配件参数，不需要拆卸测量尺寸，降低了维护的时间成本。轮体的转动阻力经过结构优化，轴承安装位与轴承外圈采用过渡配合，装配后轴承的预紧力处于合理区间，既不会因为配合过松导致轮体转动时出现径向窜动，也不会因为配合过紧导致轴承转动阻力过大，增加行走系统的动力损耗。

在履带系统的布局设计中，这类负载轮通常会沿履带接地段均匀布置多个，单组履带配置的负载轮数量越多，接地段的压力分布就越均匀，履带在松软地面的下陷深度就越小，设备的通过性也就越好，同时更多的负载轮可以更好地约束履带的横向位移，让履带在转向、过障碍时始终保持在正确的啮合位置，减少履带与轮体侧边的摩擦损耗。这款65毫米负载轮的轮缘两侧设计有微小的导向凸缘，凸缘高度仅为1.5毫米，既可以卡在履带的导向筋内侧起到横向定位作用，又不会因为凸缘过高导致履带在遇到石块等障碍物时被凸缘卡滞，影响行走顺畅度。

从结构强度校核的角度来看，轮体的金属轮毂部分采用等强度设计，靠近轴承安装位的位置壁厚更大，向轮缘方向逐渐过渡减薄，在保证整体承重能力满足设计要求的前提下，尽可能降低轮体的自重，减少行走系统的簧下质量，提升行走过程的平顺性。包胶层与金属轮毂之间采用粘接加机械咬合的复合连接方式，轮毂表面加工有细密的环形滚花纹路，包胶注塑时材料会填充到滚花的凹槽内，避免轮体在长时间承受径向载荷、反复转动的过程中出现包胶层与轮毂脱开的问题，提升轮体的整体使用寿命。

在实际选型配套时，需要根据整机的自重计算单组履带需要配置的负载轮数量，单轮的额定承重需要留有1.5倍以上的安全余量，避免设备满载作业时轮体承受的载荷超过设计上限，导致包胶层过早开裂或者轴承损坏。同时安装时需要保证同一侧履带的所有负载轮的安装轴处于同一平面内，轴的平行度误差需要控制在0.1毫米以内，否则会导致轮体偏磨，履带行走时出现跑偏的问题。这款负载轮的结构设计充分考虑了小型履带设备的实际使用需求，所有尺寸参数都符合通用小型履带底盘的配套标准，可以直接替换同规格的老旧损坏配件，也可以作为新设计小型履带底盘的标准行走部件使用，不需要额外进行复杂的结构改型。
