多工位可调式滑动球体支撑定位组件

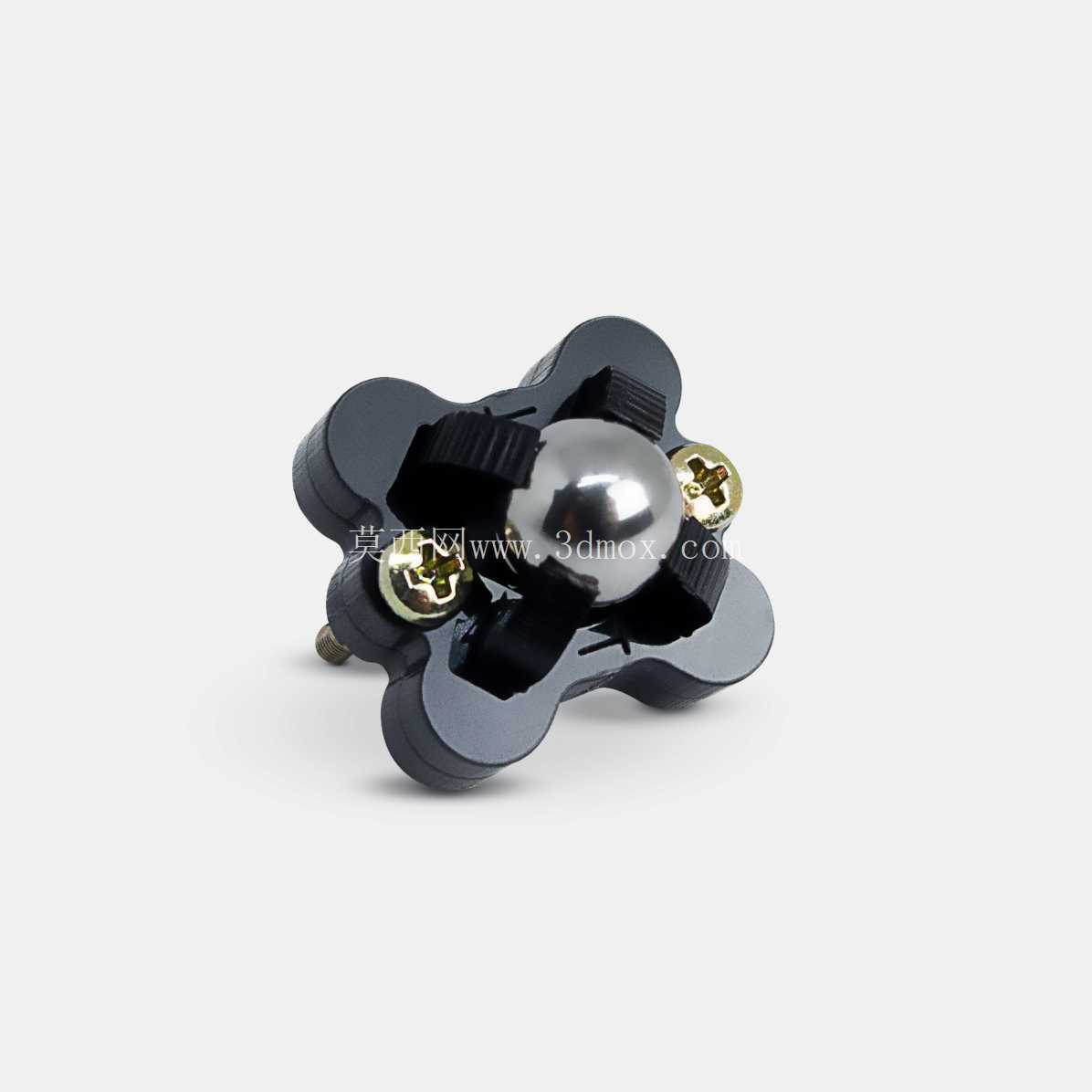

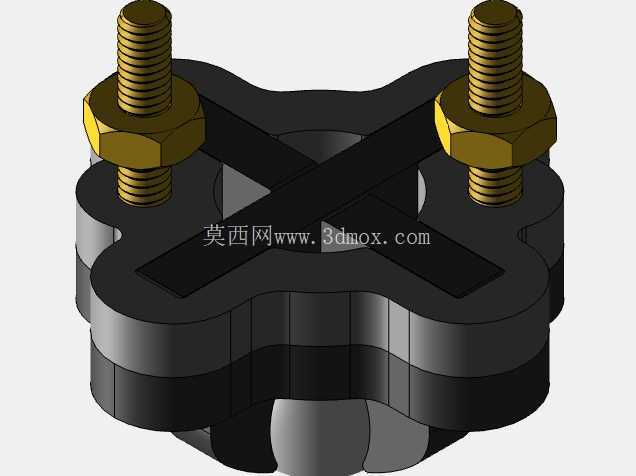

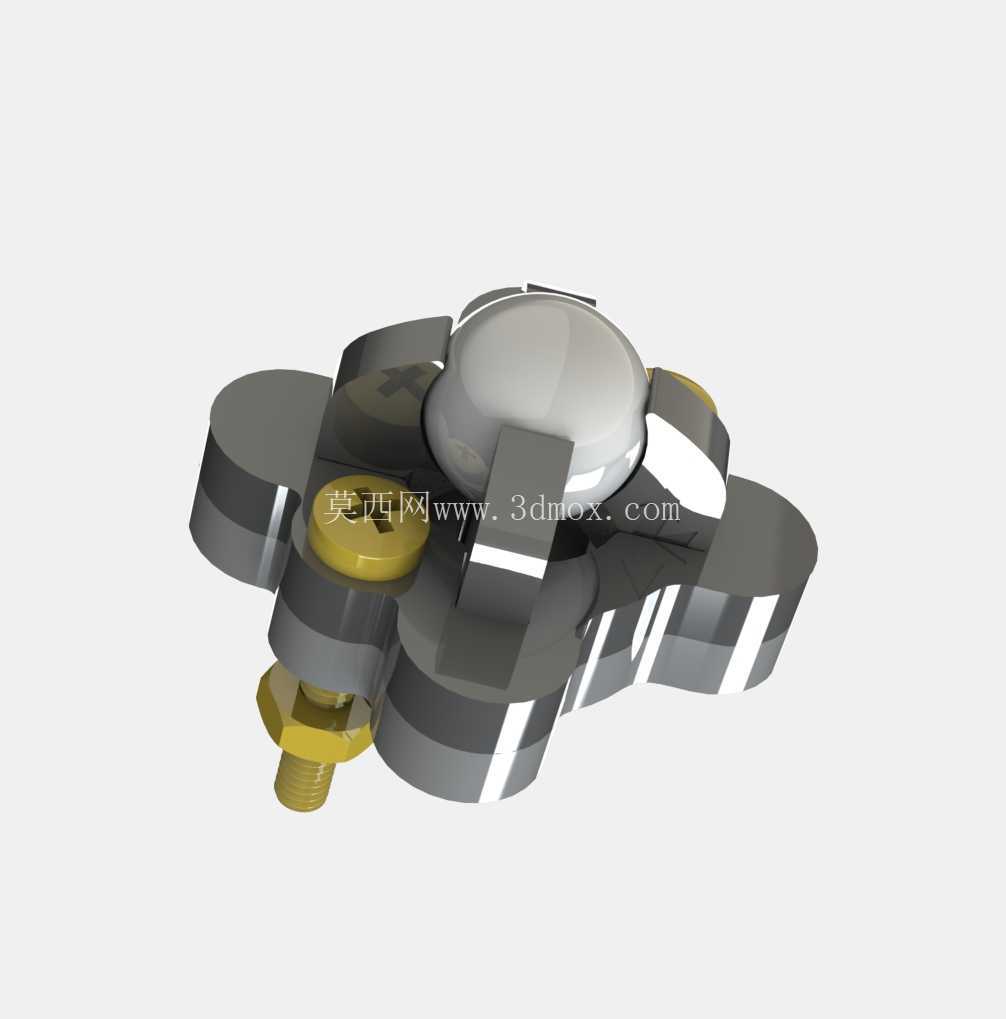

　　在工装夹具、自动化输送线以及精密检测工位的设计场景中，这类多工位滑动球体支撑组件的应用覆盖了从工件柔性定位到低摩擦载具移动的多个环节，区别于传统固定式支撑块，滑动球体结构能够在提供稳定竖向承载力的同时，允许接触面在水平方向实现多自由度的低阻力滑移，避免工件在定位过程中因硬接触出现表面划伤，或是在输送换向时因摩擦阻力过大出现卡滞。从结构设计逻辑来看，该组件采用中心主球体搭配周边三个可调支撑座的布局，中心球体为核心接触承载件，采用大直径光滑球面设计，球面突出安装基准面的高度经过反复校核，既保证与被支撑工件的接触面积足够分散竖向载荷，又不会因突出量过大导致工件放置时出现倾斜偏移。周边三个支撑座呈120度均匀分布，每个支撑座都配套了带外螺纹的调节柱，调节柱与基座之间采用螺纹副连接，可通过旋转调节柱调整单个支撑点的高度，适配不同平面度的工件底面，在遇到非规则曲面工件时，也能通过三点调平的方式实现稳定支撑，避免工件放置后出现晃动。基座部分采用一体化铣削成型的结构，三个支撑臂的厚度经过强度校核，在承受常规工装工位15kg以内的竖向载荷时，臂体变形量控制在0.02mm以内，不会因长期受力出现塑性形变。

　　安装边界方面，组件整体外接圆直径控制在80mm范围内，中心球体顶端距离安装底面的最大高度为35mm，调节柱的可调行程为5mm，安装时可通过基座上预留的沉头孔直接固定在工装板或输送线架体上，不需要额外设计转接法兰，能够直接适配行业内通用的40系铝型材工装台的安装孔距。实际使用过程中，中心球体与基座的配合间隙控制在0.01mm到0.015mm之间，既保证球体能够灵活转动，又不会因间隙过大出现径向窜动，影响定位精度；球体下方预留了储脂槽，可填充润滑脂降低转动摩擦系数，在长期往复使用的场景下，维护周期可延长至3个月以上，不需要频繁拆解保养。

　　不同于单球万向滚珠结构，这款组件的三支撑可调设计能够应对更多变的工况：在自动化生产线的工件移栽工位，它可以作为工件的临时支撑点，配合移栽机械手的动作允许工件在小范围内自适应调整位置，抵消机械手定位带来的微小误差；在精密检测工位，调平后的三个辅助支撑点配合中心主球体，能够实现薄壁类工件的无应力装夹，避免装夹力导致工件变形影响检测数据准确性；在轻型输送线的换向位置，多个该组件阵列排布后，能够形成低摩擦的滑移面，让工装板在不需要额外动力的情况下依靠人力或辅助推力完成换向移动，降低输送线的结构复杂度。

　　设计过程中特意规避了传统万向滚珠容易积尘、卡滞的问题，球体与基座的配合位置采用了窄间隙密封结构，车间内常见的金属切屑、粉尘很难进入配合面，在机加工工位的工装应用中，也能保持长期稳定的转动性能，不会因为切屑进入导致球体卡死。每个调节柱的顶端都设计了防滑接触垫，接触垫采用耐磨聚氨酯材质，硬度控制在邵氏80A，既能够提供足够的摩擦力避免工件滑移，又不会划伤工件的表面涂层，在面对铝合金、亚克力等易划伤材质的工件时，也能直接使用不需要额外增加防护垫层。组件的所有金属部件都采用了表面发黑处理，具备基础的防锈能力，在常规车间湿度环境下不会出现锈蚀问题，适合在普通机加工车间、装配车间的非腐蚀环境中长期使用。从装配逻辑来看，整个组件没有采用焊接或铆接的不可拆结构，所有部件都可以通过常规工具拆解，当球体出现磨损后，只需要拆开基座底部的限位卡簧就可以更换同规格的球体，不需要整体更换整个组件，能够降低长期使用的维护成本。在进行三维建模时，所有配合面的公差都按照机械设计手册的推荐值进行标注，螺纹配合采用6H/6g的中等公差等级，球体安装孔的圆柱度公差控制在0.008mm以内，保证加工后的零件能够直接装配，不需要额外的配磨工序，适配常规的CNC铣削加工工艺，不需要特殊的加工设备就能完成生产制造。
