Otto机器人DIY用触摸感应模块结构设计

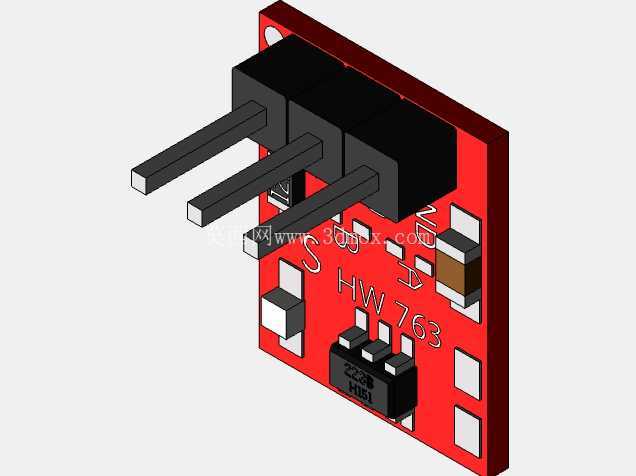

这款触摸感应模块是小型双足DIY机器人交互系统里的核心输入部件，主要承担外部触摸信号采集、电平转换输出的功能，在桌面级教育机器人、小型互动电子装置、创客DIY项目里应用十分广泛。从结构设计来看，模块采用FR-4玻纤环氧板作为基板，整体板型做了切角处理，四个边角预留了安装避让空间，板边走线做了露铜阻焊覆盖，避免组装过程中焊盘剐蹭短路。板载的三枚直插排针采用标准2.54mm间距设计，排针座选用黑色耐高温尼龙材质，焊接后与基板贴合紧密，排针伸出高度适配常规面包板、杜邦线连接的插拔需求，既可以直接插在面包板上做原型验证，也可以通过排针焊接到主控板上做整机集成，不需要额外做转接结构。

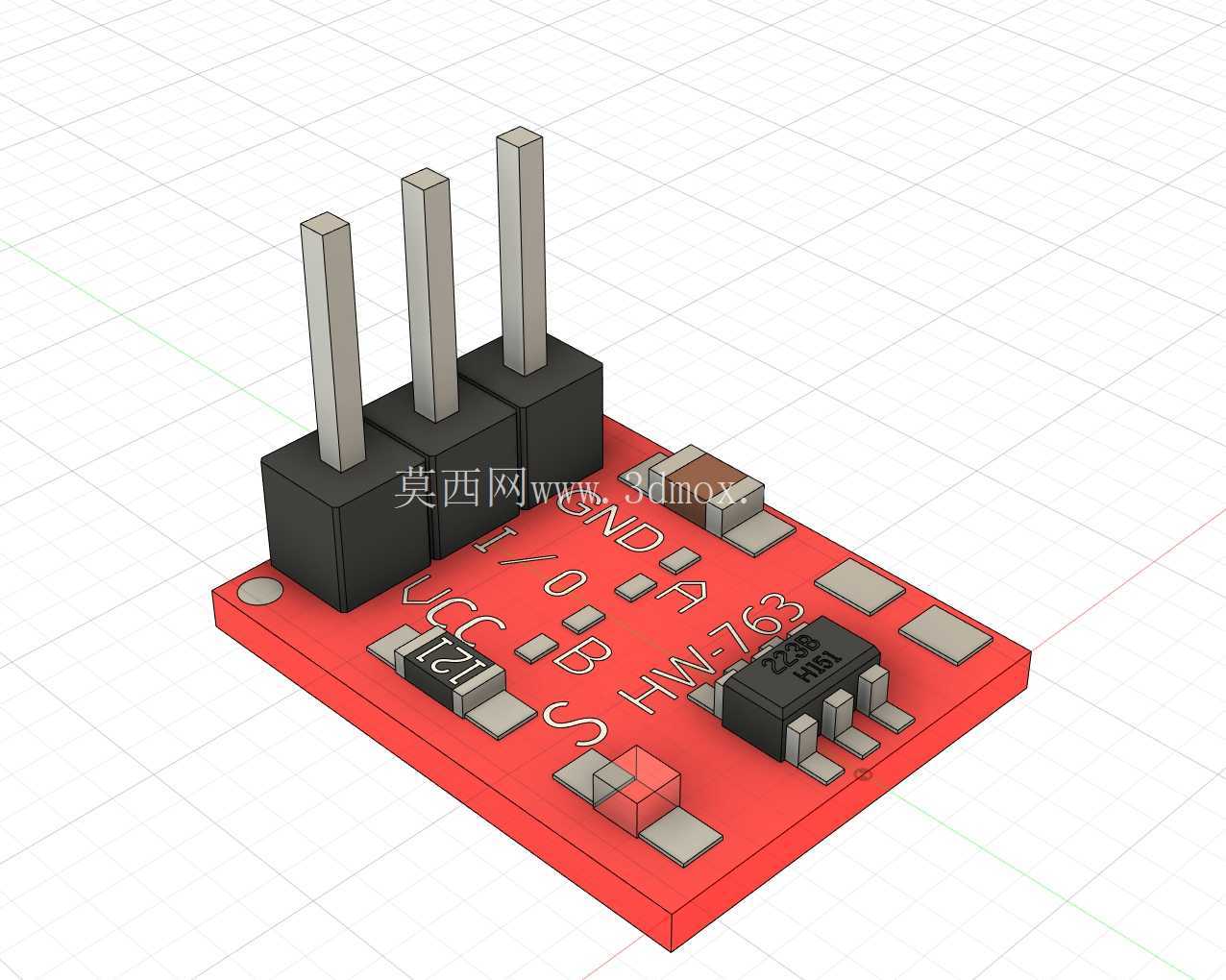

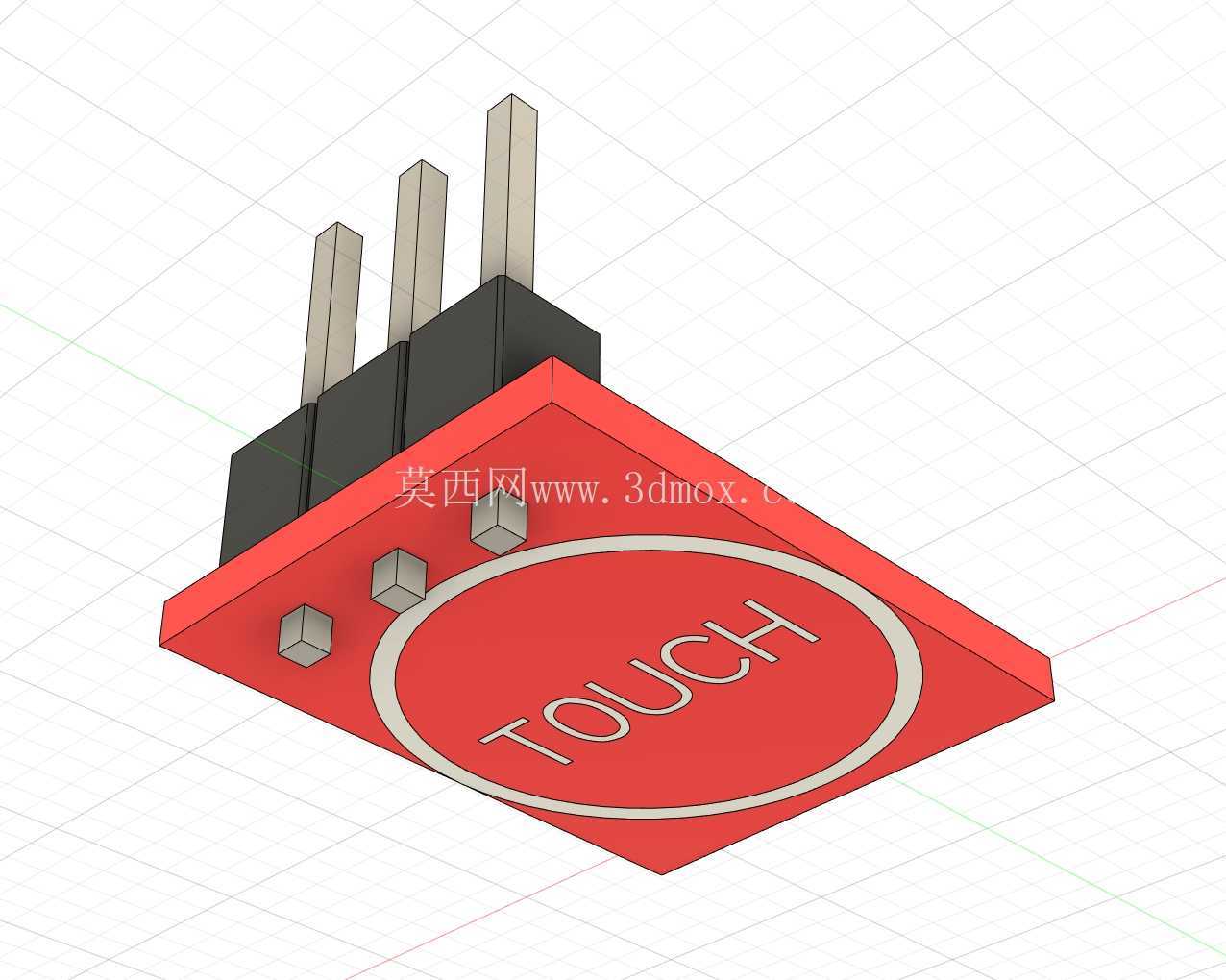

模块上的核心感应处理芯片采用SOP-8封装，焊接位置在板载中部偏右区域，周边配套的阻容元件全部采用0805封装规格，元件布局遵循信号流向排布，从感应输入引脚到芯片处理端再到信号输出排针，走线长度做了等长优化，减少信号传输过程中的干扰。感应铜箔区域设置在板载左下角位置，表面做了沉金处理，相比普通喷锡工艺的触摸面，沉金层的触摸灵敏度更稳定，长期使用也不容易出现氧化导致的感应失灵问题，手指触摸该区域时，芯片会检测到人体电容变化，输出对应的高低电平信号给主控单元。

从安装边界来看，模块整体长宽尺寸控制在20mm*15mm范围内，板厚1.6mm，排针顶部距离基板底面的总高度为12mm，安装时不需要预留太大的装配空间，既可以通过板边的两个Φ2mm安装孔用铜柱固定在机器人支架上，也可以直接用高温双面胶粘贴在机器人外壳内壁，将触摸感应区域对准外壳上预留的触摸位，不需要在外壳上做额外的开孔结构，能简化机器人外壳的设计难度。

在实际功能特性上，这款模块的输出电平可以直接兼容5V、3.3V主控系统，不需要额外做电平转换电路，触摸响应时间控制在100ms以内，不会出现触摸后延迟响应的问题，模块自带的稳压电容可以过滤掉电源端的纹波干扰，避免机器人舵机转动时的电源波动导致模块误触发。设计过程中特意将电源引脚、信号引脚、接地引脚的排布做了防反插优化，接地引脚设置在排针最外侧，即使插反也不会直接烧毁核心芯片，降低DIY用户组装时的损坏概率。

在Otto机器人这类小型DIY项目里，这款触摸模块通常被设置在机器人的头部或者胸部位置，作为人机交互的触发入口，用户触摸对应位置时，机器人可以执行预设的动作、切换运行模式或者播放音效，相比传统的机械按键，触摸感应的方式没有机械结构磨损，使用寿命更长，也能让机器人的外壳外观更简洁一体化，不需要预留按键的凸起结构。建模过程中对所有元件的实际尺寸做了1:1还原，包括排针的倒角、芯片表面的丝印标识、阻容元件的厚度、基板表面的丝印线路都做了对应建模，导入装配体时可以直接做干涉检查，验证模块与机器人支架、外壳的装配间隙，不需要再单独测量元件尺寸调整结构。模块的重量仅为1.2g，安装在小型机器人上不会增加太多负载，不会影响双足机器人的行走平衡，对于做小型互动电子装置的结构设计人员来说，直接调用该模型可以快速完成交互部分的结构布局，缩短项目的开发周期。
