AHT21集成温湿度传感元件三维数模

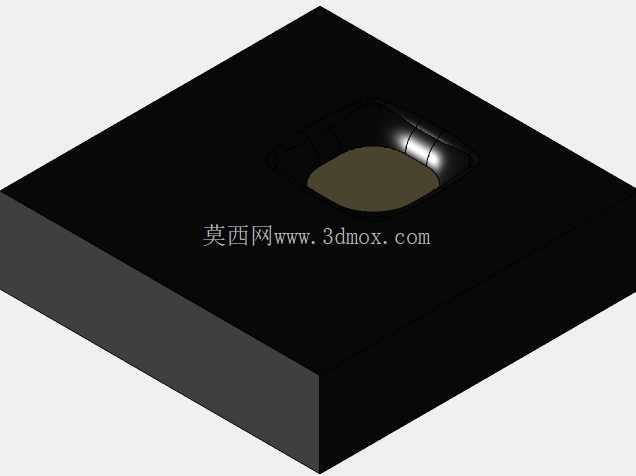

在消费电子、工业测控、智能家居这类对空间占用极度敏感的温湿度采集场景里，选对适配的传感元件直接决定了终端产品的结构紧凑度与检测精度，AHT21这类贴片式集成温湿度传感元件，就是为这类高密度安装场景设计的核心检测部件。做这类微型贴片元件的三维建模时，首先要卡准的就是安装边界，它的本体尺寸为3x3x0.8mm，属于典型的LGA封装贴片元件，建模时不能只做个方块凑数，顶面的感湿窗口区域要单独做结构区分，这个区域是元件和外界空气接触的核心部分，做PCB布局时这个区域上方不能有遮挡结构，不能被壳体、密封胶覆盖，否则会直接导致温湿度检测数据失准，很多新手结构工程师做手持设备结构时，容易忽略这个窗口的透气要求，把传感区域压在壳体筋位下方，最后打样出来检测数值偏差极大，就是没摸透元件的安装要求。

从功能特性上看，这款元件把温湿度传感单元、信号处理电路、校准参数存储都集成在了单颗芯片内部，采用I2C通讯接口和主控单元交互，不需要额外搭建外围信号调理电路，能大幅简化采集端的PCB布线难度，建模时要注意引脚的位置与焊盘尺寸匹配，引脚分布在元件底部四周，做PCB封装匹配时要严格对应引脚定义，避免出现焊接偏移、虚焊的问题，0.8mm的本体厚度决定了它可以用在厚度要求极薄的可穿戴设备、便携式检测仪器里，比如智能手环的环境温感模块、口袋式温湿度记录仪、小型仓储环境检测节点，都能看到这类元件的应用。

建模过程中要还原元件的实际外形细节，除了顶面的感湿窗口，本体的边角倒角、塑封本体的哑光质感都要做对应处理，不要把边角做成尖锐直角，实际量产的塑封元件边角都有微小的脱模倒角，这些细节在做整机装配干涉检查时会影响判断，如果把元件边角做成直角，在和壳体0.1mm间隙的装配场景下，软件会误判存在干涉，导致结构工程师错误调整壳体尺寸，最后实际装配出现间隙过大的问题。做这类微型传感元件的数模，核心作用是给结构设计阶段提供精准的装配参考，在做整机堆叠时，能准确预判元件占用的空间，预留出合适的透气通道，同时确认焊接后的元件高度不会和周边结构件产生冲突，比如在做TWS耳机充电盒的温湿度检测模块时，盒体内部空间极其有限，每0.1mm的空间都要精打细算，精准的元件数模能帮助工程师在堆叠阶段就规避掉后续的装配问题，减少打样迭代次数。

从实际应用的选型角度看，这款元件的检测精度能满足多数民用与工业场景需求，温度检测精度±0.3℃，湿度检测精度±2%RH（25℃环境下），不需要额外做校准就能直接输出稳定的检测数据，对应的三维数模除了要还原外形尺寸，还要标注清楚感湿窗口的准确位置，方便结构工程师在设计壳体透气孔时，能让透气孔正对感湿窗口，保证空气流通顺畅，提升检测响应速度。很多人做这类元件模型时容易忽略感湿窗口的位置标注，导致后续结构设计时透气孔偏位，空气无法顺畅接触传感面，使得检测响应变慢，数据滞后。在做工业类的温湿度采集节点设计时，这类贴片元件可以直接焊接在主控PCB上，不需要额外的固定结构，相比插装式的温湿度传感器，能大幅节省安装空间，缩小采集节点的整体体积，适合用在空间狭小的设备舱、管道内部的温湿度检测场景。建模时还要注意元件的底部焊盘高度，虽然是贴片元件，焊盘和PCB之间的锡膏厚度也要在数模里预留出对应的高度差，通常锡膏焊接后的厚度在0.1mm左右，这个细节在做超薄设备的间隙检查时尤为重要，忽略锡膏厚度可能会导致元件和上方壳体的间隙计算错误，出现装配顶壳的问题。
