轮式移动搭载Arduino控制多轴伺服机械臂

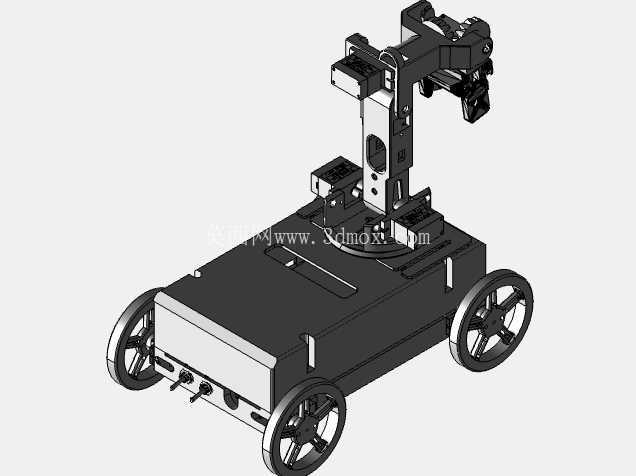

　　这款轮式移动搭载机械臂的作业装置，核心适配小型离散化作业场景，常见于教学实训场景下的机器人原理验证、小型仓储场景内的轻量物料转运、实验室环境下的样本定点拾取搬运，也可作为二次开发载体，拓展视觉识别、路径规划等功能后完成更复杂的定点作业任务。整套装置采用轮式移动底盘加顶部多轴伺服机械臂的分体组合结构，移动底盘部分采用四轮布局，左右两侧轮组对称布置，底盘内部预留控制板、供电模块、信号接收模块的安装腔体，底盘上表面设置机械臂安装基准面，基准面加工有对应安装孔位，可保证机械臂安装后的垂直度误差控制在合理范围内，避免臂体运动过程中出现偏载卡顿。

　　底盘前端预留外接接口位，可拓展传感器、执行元件等外接配件，轮组采用大直径镂空轮辐结构，既降低整体自重，也能保证在平整硬质地面上的移动顺畅性，轮组与底盘输出轴采用快拆式连接结构，方便维护更换。顶部搭载的机械臂采用多关节串联结构，每一个关节均由独立伺服单元驱动，关节之间采用轻量化镂空结构件连接，在保证结构刚性的前提下尽可能降低臂体自重，减少伺服单元的负载压力，提升运动响应速度。臂体末端设置夹爪执行端，夹爪开合行程可适配常见的小型规则形状工件，夹爪接触面预留防滑纹理安装位，可粘贴防滑垫提升夹持稳定性。

　　整套装置的控制逻辑采用分层设计，移动底盘的行进、转向与机械臂的关节运动、夹爪开合均由遥控端发送指令，板载控制单元解析指令后输出对应控制信号驱动各执行元件动作，控制单元安装位预留足够的拓展空间，可根据实际使用需求更换不同算力的控制板，加装无线图传、距离检测等拓展模块。从设计思路上看，整套装置优先考虑3D打印加工的工艺适配性，所有结构件均做了壁厚优化，避免出现大角度悬垂结构，减少打印过程中的支撑用量，降低打印后处理工作量，各连接部位的安装孔位均预留装配公差，可适配标准紧固件的装配要求，不需要二次扩孔或打磨即可完成组装。

　　安装边界方面，移动底盘的轮距与轴距设计充分考虑了转向时的稳定性，静止状态下机械臂伸展至最大作业半径时，整机重心仍落在四轮支撑面范围内，不会出现倾翻风险，机械臂的各关节运动行程做了机械限位设计，避免运动过程中出现关节碰撞、线路拉扯的问题，臂体内部预留走线槽，所有伺服线路均可从结构件内部穿过，避免臂体运动时线路外露被剐蹭。实际使用过程中，轮式底盘的移动速度可通过遥控端调节，低速档位适配精准对位场景，高速档位适配长距离转运场景，机械臂的各关节运动速度可独立调节，在对位拾取时可降低关节速度提升操作精度，大范围调整臂姿时可提升速度缩短作业准备时间。夹爪的加持力可通过伺服参数调整，可根据被夹持物件的材质、重量灵活设置，避免加持力过大损坏工件或是加持力不足导致工件脱落。整套结构的模块化程度较高，移动底盘与机械臂可拆分使用，底盘可单独作为移动载具搭载其他作业模块，机械臂也可单独固定在工作台面上作为固定式小型作业机械臂使用，各关节的伺服单元采用标准安装尺寸，出现故障时可快速更换同规格配件，不需要对整体结构做修改。
