物料搬运设备用麦克纳姆轮结构设计

　　在车间物料转运、仓储智能分拣、产线工位对接这类需要窄空间灵活移动的场景里，普通定向轮、万向轮的移动局限性非常明显，尤其是需要横向平移、原地回转的工况下，传统轮组需要预留较大的转弯半径，往往会挤占车间通道的有效通行宽度，也无法适配密集排布的产线工位对接需求，麦克纳姆轮正是为解决这类全向移动需求而生的核心行走部件。这款轮体的设计核心是基于轮周斜置辊子的运动分解原理，通过多个辊子的速度矢量合成，实现轮组在平面内任意方向的移动，不需要改变轮体自身的朝向就能完成横向、斜向、原地旋转等动作，相比传统舵轮转向结构，不需要额外设置转向驱动机构，整体结构更紧凑，控制逻辑也更直接。

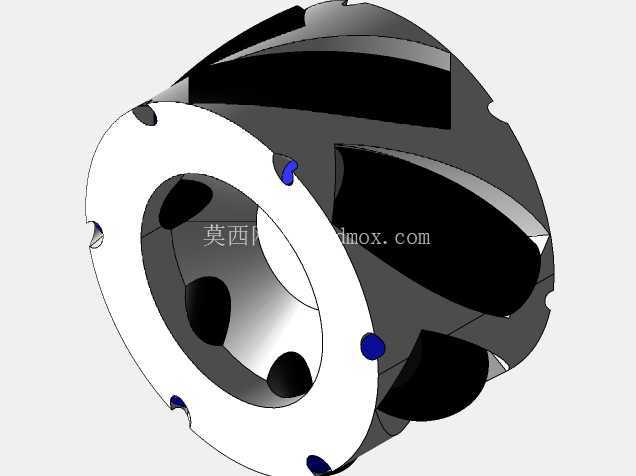

　　从结构设计层面来看，这款轮体采用轮毂与外周辊子分体装配的思路，主体轮毂为中空环形结构，中心的通孔用于和驱动轴、轮毂连接法兰配合，安装时可以通过轴键或者锁紧螺栓实现周向固定，传递驱动电机输出的扭矩。轮毂外周均匀分布的安装位用于固定小辊子，每个辊子的轴线与轮体主轴线呈固定夹角，这个角度的选取直接决定了轮组的速度分解比例，常规设计里多取45度夹角，保证X、Y两个方向的移动速度分量一致，方便多轮组的协同控制。辊子自身采用小直径回转体结构，外层可以包覆聚氨酯或者橡胶材质，在保证承载能力的同时增加与地面的摩擦力，减少行走过程中的打滑现象，辊子内部设置有小型轴承与芯轴，保证辊子可以绕自身轴线自由转动，不会在轮体滚动时出现卡滞。

　　设计过程中需要重点考虑安装边界的匹配，轮体的外径尺寸直接决定了设备的最小离地间隙，也和单轮承载能力直接相关，中心安装孔的直径、孔位分布需要和所选的驱动轴、连接法兰完全匹配，避免出现安装干涉。轮毂上预留的多个小孔位既可以作为辊子芯轴的固定孔，也可以作为轮体的动平衡调整孔，在高速运转的工况下，需要对整个轮组做动平衡校准，减少行走过程中的振动。轮体的轴向宽度需要和辊子的长度匹配，保证辊子安装后不会突出轮毂端面过多，避免多轮组布置时出现相邻轮体的干涉。在实际设备选型匹配时，需要根据设备的整体重量、单轮承载需求选择对应尺寸的轮体，通常四轮布置的全向移动平台，单轮承载需要预留至少1.5倍的安全系数，避免局部过载导致辊子变形或者轮毂损坏。轮体的材质选择上，轮毂部分多采用铝合金或者高强度工程塑料，在保证结构强度的同时降低轮体自身的转动惯量，减少驱动电机的负载，辊子的外包覆材质需要根据使用地面的情况选择，环氧地坪地面可以选用中等硬度的聚氨酯，水泥地面则需要选用更耐磨的橡胶材质，延长辊子的使用寿命。在装配过程中，需要保证每个辊子的安装角度一致，周向分布均匀，否则会导致轮组滚动时出现速度波动，影响平台的移动精度，辊子的转动灵活性也需要逐一检查，确保没有卡滞、松旷的情况，芯轴的固定需要做防松处理，避免长时间运转后芯轴脱出。

　　这类轮组目前广泛应用在AGV转运小车、智能仓储机器人、产线移动作业平台、窄通道叉车等设备上，尤其是在空间受限的电子制造车间、医药仓储、精密装配产线里，搭载麦克纳姆轮的移动设备可以充分利用有限的通道空间，不需要预留转弯半径，大幅提升车间的空间利用率，也能实现和产线工位的精准对接，减少物料转运过程中的对位调整时间。相比其他全向移动轮组，麦克纳姆轮的结构更成熟，零部件通用性更强，维护成本更低，只需要定期检查辊子的磨损情况，更换磨损超标的辊子即可，不需要整体更换轮体。设计这款轮体的三维模型时，需要重点保证各个辊子的安装角度、周向位置的准确性，轮毂上的安装孔位需要和实际选用的标准件尺寸匹配，装配关系要符合实际的装配工艺，避免出现无法装配的干涉问题，模型的尺寸参数可以直接用于后续的工程图输出、零部件加工，也可以用于移动平台的整体虚拟装配，验证轮组和车架、驱动系统的安装匹配性，提前发现设计中存在的边界干涉问题，减少实物试制阶段的修改成本。
