旋转编码器安装固定支撑支架结构

　　在工业传动检测、伺服闭环控制、自动化生产线工位定位这类场景里，编码器的安装同轴度、固定可靠性直接决定了位置反馈信号的精度，一旦支架刚性不足或者安装孔位偏差，很容易出现编码器轴受径向力、运转时抖动丢脉冲的问题，这款支架就是针对小口径增量式旋转编码器的安装需求设计的专用固定结构。从实际使用场景来看，这类支架多用于小型伺服电机轴端、输送线辊筒从动端、小型回转工作台的检测端安装，适配出轴直径6mm左右的常规微型旋转编码器，不需要额外加工复杂的安装法兰，直接通过支架的法兰盘侧固定到设备安装面板上，就能给编码器提供稳定的支撑。

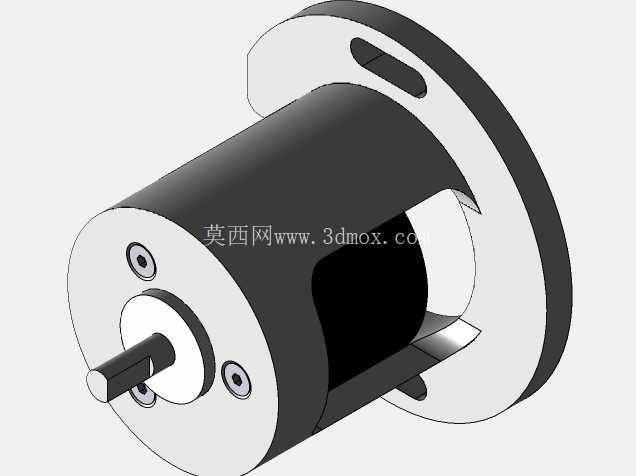

　　整个结构分为前端安装法兰、中部筒体、后端编码器固定腔三个部分，前端法兰采用圆盘式设计，开有对称的沉头安装孔，其中一侧设计了长条形腰型孔，安装时可以小范围调整周向位置，方便对齐编码器轴与被测轴的同轴度，避免硬连接别轴的问题，法兰厚度足够保证安装后不会因为设备运行的振动出现形变。中部筒体是主要的支撑受力段，采用空心筒结构，既可以减轻整体重量，又能给编码器轴与被测轴的连接留出足够的联轴器安装空间，筒壁厚度经过受力校核，在编码器自重加上常规运转振动的工况下，不会出现悬臂下挠的情况，筒体的内径刚好匹配常用微型编码器的外径，编码器装入后不会出现径向晃动。

　　后端的固定腔设计了三个均匀分布的螺纹安装孔，对应编码器本体上的标准安装孔位，编码器从筒体后端装入后，直接用螺丝锁紧就能完成固定，不需要额外设计压块或者抱箍结构，安装效率更高，同时腔体内壁做了限位台阶，编码器装入到位后轴向位置自动对齐，不需要反复调整伸出长度，保证编码器轴与联轴器的配合长度在合理范围内，避免轴伸过长或者过短导致的连接失效。设计过程中优先考虑了安装的便捷性和通用性，法兰端的安装孔位间距适配市面上多数小型设备的预留安装位，腰型孔的调节范围覆盖了常见的安装公差，即使设备面板上的孔位存在小范围加工误差，也能顺利完成安装，不需要二次扩孔。

　　整个支架的外形轮廓没有尖锐棱角，所有安装孔位都做了倒角处理，避免安装时划伤操作人员或者线缆，筒体与法兰的连接位置做了圆角过渡，减少应力集中，在长期受振动的工况下不会出现焊缝或者连接处断裂的问题。从安装边界来看，法兰盘最大外径适配常规的编码器安装空间，筒体长度控制在合理范围，不会过多占用设备内部的轴向空间，对于安装空间紧凑的小型自动化设备来说，不需要额外预留过多的安装位置，就能完成编码器的固定。实际使用中，这类支架可以搭配柔性膜片联轴器使用，支架本身的刚性足够抵消一部分安装时的同轴度误差带来的径向力，保护编码器轴承不会因为长期受偏载而过早损坏，延长编码器的使用寿命。在结构细节上，法兰盘的安装面做了平面度处理，安装后与设备面板完全贴合，不会出现倾斜导致的编码器轴偏斜，后端的固定孔位采用标准螺纹规格，现场安装时不需要准备特殊规格的紧固件，用常规的内六角螺丝就能完成锁紧，维护拆卸也很方便。针对不同的安装工况，这个结构的尺寸可以做同比例缩放，适配不同外径的编码器安装需求，核心的法兰腰型孔调节、筒体空心让位、后端三点固定的设计逻辑可以通用，覆盖多数工业场合下小型旋转编码器的安装固定需求，解决了现场安装时编码器无合适固定位、安装后同轴度差、长期运行松动的常见问题。
