小型机器人用夹紧式金色轮毂连接件

做小型教育机器人、仿生昆虫机器人结构设计快八年，轮组和轮毂的连接固定一直是容易出问题的环节——之前用顶丝固定的方案，跑几次竞速或者越障测试就容易出现轮组偏心、顶丝滑牙的情况，尤其是蚂蚁级、甲虫级这类自重轻但对传动同轴度要求高的小型机器人，传统螺丝锁固的方案容错率太低，要么锁太紧把轮毂挤裂，要么锁太松跑起来晃。这次做的这款夹紧式轮毂，就是针对这类小型轮式机器人的安装痛点设计的，完全抛弃了传统顶丝、穿丝固定的思路，靠结构本身的抱紧力实现轴和轮毂的刚性连接。

先讲实际应用场景，这类轮毂主要适配桌面级小型仿生机器人、教育竞赛类轮式机器人的轮组安装，尤其是用3mm到4mm直径输出轴的微型减速电机场景，很多做蚂蚁级机器人的团队之前都遇到过，电机轴直径小，传统顶丝接触面积只有一个点，机器人做急转、越障动作的时候，瞬间扭矩很容易让顶丝在轴上磨出凹坑，后续轮组就会出现旷量，直接影响行走精度。这款夹紧轮毂的抱紧面是整圈和电机轴接触，接触面积比单顶丝大了六倍以上，只要锁紧侧面的紧定螺丝，整个轮毂的开口槽会产生均匀的弹性形变，把电机轴完全抱紧，不会出现单点应力集中的问题，哪怕反复拆装十次以上，也不会在轴表面留下压痕，对后期维护更换轮组非常友好。

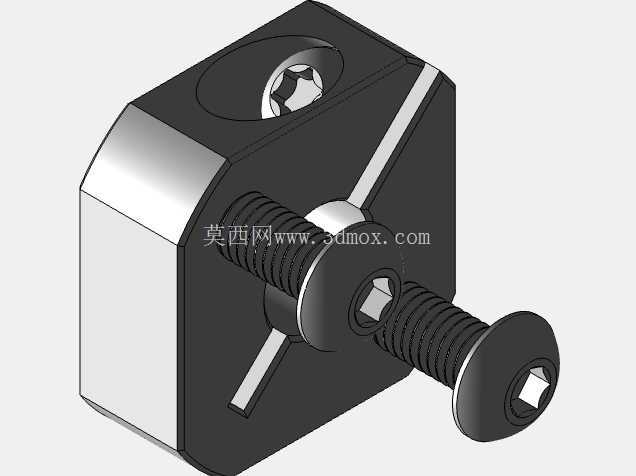

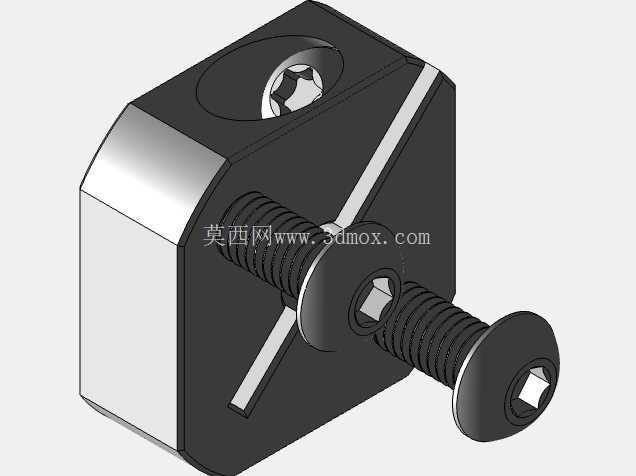

从结构设计思路上看，这款轮毂做了两个方向的安装适配，一个是和电机轴连接的抱紧端，开口槽的宽度做了0.8mm的预留，锁紧螺丝用M2的内六角紧定，拧紧力矩控制在0.12N·m的时候就能产生足够的抱紧力，不会因为力矩过大把轮毂本体撑裂，毕竟这类小型零件很多是用铝合金加工的，壁厚本来就薄，开口槽的位置特意做了R0.5的圆角过渡，避免应力集中导致的开裂问题。另一端是和轮体连接的法兰面，法兰上做了两个M1.6的螺纹孔，中心定位孔做了H7的公差，和轮组的中心凸台配合的时候，同轴度能控制在0.02mm以内，轮组转起来不会有径向跳动，这对小型机器人的行走直线度非常重要，之前有不少参赛的学生做的机器人走不直，排查半天问题就出在轮毂和轮组的同轴度超差，轮子每转一圈就有一个偏心量，累计下来走个两三米就偏出赛道了。

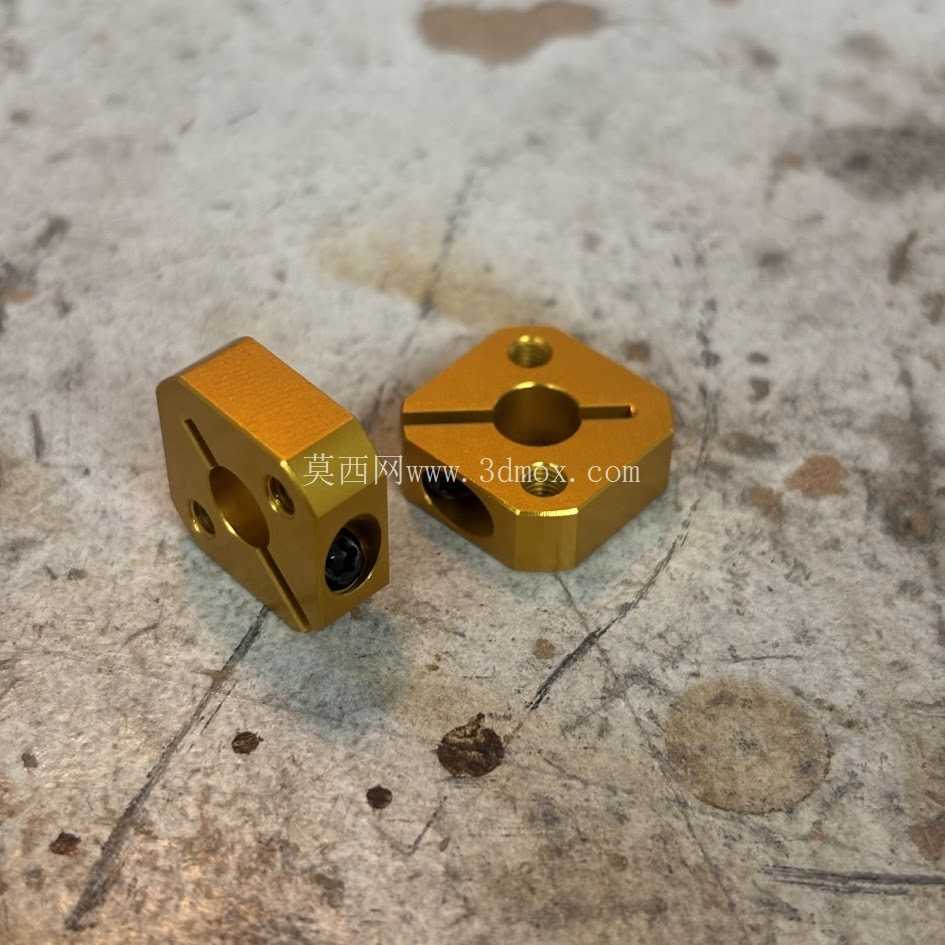

再讲外形尺寸和安装边界，这款轮毂整体长度是12mm，抱紧端的外形是8mm×8mm的方形，法兰端的直径是14mm，厚度是3mm，安装的时候需要注意，电机轴插入轮毂的深度不能小于6mm，不然抱紧力会不够，容易出现打滑的情况；法兰端连接轮体的时候，轮体的安装面平面度要控制在0.1mm以内，不然锁紧螺丝的时候会把法兰拉变形，影响同轴度。另外轮毂侧面的紧定螺丝安装位置，距离法兰端面的距离是4mm，设计安装位的时候要给内六角扳手留出至少10mm的操作空间，不然装配的时候扳手伸不进去，没法锁紧。表面做的金色阳极氧化处理，不只是为了好看，氧化层的硬度比铝合金基体高很多，日常拆装的时候不容易留下划痕，也能起到一定的防腐蚀作用，毕竟很多竞赛场地的地面有灰尘、少量水渍，没有表面处理的铝合金用久了会氧化发黑，影响装配精度。

实际测试的时候，这款轮毂配3mm直径的电机轴，在0.5N·m的输出扭矩下没有出现打滑的情况，完全能满足小型机器人的动力传输需求，而且因为是整圈抱紧，电机轴和轮毂之间没有间隙，正反转切换的时候不会有回程间隙，做精准定位的动作比如循迹、夹取小物件的时候，轮组的响应速度会快很多。之前有做格斗机器人的朋友把这款轮毂用在150g级别的轮式格斗机器人上，打了三场比赛，轮组没有出现松动的情况，比之前用的顶丝轮毂可靠性高了不少。另外这个结构的通用性很强，只要调整中心抱紧孔的直径，就能适配不同规格的微型电机轴，不用重新改整体的安装尺寸，对做系列化小型机器人的团队来说，能减少很多重复设计的工作量，法兰端的安装孔距也做了通用化设计，能适配市面上大多数现成的小型机器人轮子，不用专门定制轮组，能省不少开模或者加工的成本。

还有个设计细节很实用，轮毂的抱紧端外方做了1mm的倒角，不管是往电机轴上装，还是插轮组的中心孔，都能很顺利的导入，不会因为边角的毛刺卡滞，装配的时候能省不少时间，尤其是批量组装几十上百台机器人的时候，这种导入倒角的设计能大幅提升装配效率，也能避免硬敲硬砸把零件装坏。中心孔的内壁做了精铰处理，表面粗糙度能达到Ra1.6，和电机轴配合的时候不会有卡涩的情况，拆装的时候轻轻推就能到位，不用使劲砸。
