带铝制散热鳍片的轴流风冷散热组件

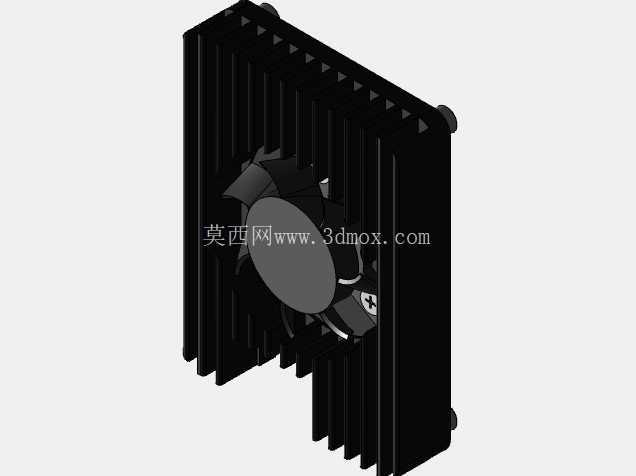

　　这套风冷散热组件的设计，最初是针对嵌入式主控板、小型通讯模组这类对安装空间有严格限制的板载散热场景做的适配，在工业控制终端、小型通讯中继设备、嵌入式计算模块这类持续运行的电子设备里，核心主控芯片、电源管理模块的热流密度常年维持在较高水平，被动散热的鳍片在密闭或半密闭的设备壳体内很难靠自然对流把热量及时带出，很容易触发芯片过温降频，严重时甚至会导致设备运行不稳定，主动风冷的结构在这类场景里的散热冗余度会更可控。整个组件的结构分为两个核心部分，一部分是铝挤成型的散热鳍片基体，另一部分是固定在鳍片中心区域的5V直流轴流风扇。

　　鳍片部分采用等间距直鳍片设计，没有做复杂的切槽或者扰流结构，一方面是铝挤工艺的成型良率更高，批量生产时的成本控制更优，另一方面直鳍片的风阻更低，匹配小尺寸轴流风扇的风压特性时，气流可以顺着鳍片间隙顺畅贯通，不会因为局部结构扰流产生过大的风噪，也不会额外增加风扇的负载。鳍片的基座部分做了平整的铣面处理，安装时和发热芯片表面的贴合度更好，能有效降低接触热阻，避免因为接触面不平整导致的热量堆积。风扇采用四角减震胶钉的固定方式，和鳍片之间没有硬连接，风扇高速运转时产生的微幅振动会被胶钉吸收，不会传递到散热鳍片乃至设备主板上，避免长期振动导致主板焊点松脱或者鳍片共振产生异响。

　　从安装边界来看，整个组件的外轮廓尺寸适配常见的板载安装孔位，鳍片的高度控制在常规嵌入式设备壳体的内部空间阈值内，不会和壳体内部的其他接插件、板载元件产生干涉，风扇的供电引线从鳍片侧边的预留空位引出，走线时可以顺着鳍片边缘固定，不会被旋转的扇叶剐蹭。设计过程中特意调整了风扇在鳍片上的安装位置，没有采用完全居中的布局，而是稍微偏向鳍片的进风侧，让风扇吹出的气流可以覆盖更长的鳍片风道，气流从风扇流出后顺着鳍片间隙向两侧扩散，能带走更多鳍片表面的蓄积热量，相比完全居中的安装方式，同转速下的散热效率有小幅提升。

　　扇叶的叶型采用了小弦长的后掠设计，在8000转的额定转速下，既可以保证足够的风量穿过鳍片间隙，又能把运转噪音控制在设备可接受的范围内，不会因为风扇噪音影响设备在办公场景、近人操作场景的使用体验。鳍片的边角位置做了小尺寸的倒角处理，生产转运和安装过程中不会因为锋利的边角划伤操作人员，也不会剐蹭到设备内部的线材。在实际选型适配时，这套组件可以直接替换同安装尺寸的被动散热片，不需要额外修改主板的安装孔位，对于已经完成PCB设计、需要提升散热冗余的设备来说，改造成本极低。风扇的供电为常规5V直流供电，可以直接从主板的USB供电引脚或者预留的风扇供电取电，不需要额外增加电压转换电路，简化了设备内部的布线设计。在长期运行的可靠性方面，铝制鳍片本身的抗氧化能力较强，在常规的工业环境温湿度范围内不会出现锈蚀导致散热性能下降的问题，风扇的轴承采用含油轴承结构，连续运转寿命可以满足工业设备常年不间断运行的要求，不需要频繁维护更换。气流组织设计上，风扇采用吹风式的安装方式，直接将低温空气吹向鳍片基座附近的高温区域，热量被气流携带后顺着鳍片间隙向四周排出，相比抽风式的安装方式，核心发热区域的散热效率更高，也不容易在鳍片间隙积灰，日常维护时只需要用压缩空气从鳍片出风侧吹扫即可清理积攒的浮尘，不需要拆解整个散热组件。
