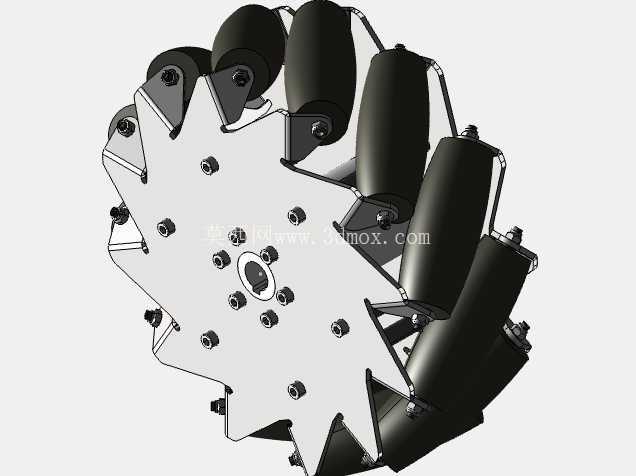

十英寸麦克纳姆全向移动滚轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1128974
  • 十英寸麦克纳姆全向移动滚轮结构设计

做全向移动平台选型的时候,很多工程师第一反应就是选麦克纳姆轮,这种靠轮缘小滚子轴线与主轮轴线呈夹角布置的结构,能实现平面内任意方向的移动,不需要传统转向机构就能完成横移、斜行、原地零半径回转,在狭窄空间内的转运场景里优势特别明显。这次的十英寸规格麦克纳姆轮,主轮直径做到254mm,轮面宽度95mm,轮缘均匀布置12个包胶小滚轮,单轮额定承载能到200kgf,四个轮组搭配的话整车载重可以覆盖800kg以内的工业级转运需求,适配车间物料周转AGV、智能巡检移动平台、窄通道作业设备这类对移动灵活性要求高的场景。

从设计逻辑上看,麦克纳姆轮的核心难点在于小滚子的轮廓修形和安装定位,要是滚子母线没做针对性修正,轮组着地的时候很容易出现跳动,走起来不仅噪音大,还会给底盘带来额外的交变冲击,影响车载精密元器件的稳定性。这个结构里的主轮辐板采用分体式安装座设计,每个小滚子都通过独立的支架固定在辐板的定位槽里,安装螺栓的孔位做了对称布置,后期维护更换磨损滚子的时候不需要把整个轮组从轴上拆下来,松开对应支架的紧固件就能单独替换,能大幅降低现场运维的时间成本。辐板中心的安装孔做了标准键槽适配,能匹配市面上常见的驱动电机输出轴规格,安装端面的止口尺寸做了通用化设计,不用额外做转接法兰就能直接装在多数AGV的驱动桥输出端,减少选型后的二次设计工作量。

实际应用里,麦克纳姆轮的安装边界有几个必须注意的点:首先是四个轮组的安装高度差必须控制在0.5mm以内,不然会出现个别轮悬空、驱动力分配不均的问题,严重的时候还会出现走偏、打滑;其次是小滚子的材质选择,工业场景下一般用高耐磨聚氨酯包胶,硬度控制在邵氏85A到90A之间,既能保证足够的抓地力,又能减少行走过程中对环氧地坪的磨损,要是用在重载或者有油污的场景,还可以换成尼龙材质的滚子,提升耐油抗冲击性能。这个十英寸规格的轮组,因为滚子数量是12个,着地过程中滚子的交替衔接更平顺,相比8滚子的同直径麦克纳姆轮,行走时的振动幅度能降低30%左右,适合搭载有精密检测设备的移动平台,不会因为轮组自身的振动影响检测精度。

从结构强度角度看,主辐板采用高强度铝合金加工而成,在保证整体刚性的前提下控制了轮组自重,不会给驱动电机带来额外的负载负担;每个滚子的芯轴都做了渗碳淬火处理,芯轴和支架之间装了免维护的深沟球轴承,长时间连续运行也不会出现滚子卡滞的问题。设计的时候特意把滚子的安装倾角设为45度,这个角度下轮组的纵向和横向分力大小相等,运动解算的时候算法更简单,对运动控制器的算力要求更低,普通的STM32级别的控制器就能完成全向移动的运动学解算,不需要用高性能的工业控制器,能降低整套移动平台的硬件成本。

在车间实际部署的时候,这种尺寸的麦克纳姆轮适配的底盘离地间隙大概在30mm左右,既能越过车间地面常见的5mm以内的接缝、小凸起,又不会因为离地间隙太高导致整车重心上移,影响重载情况下的稳定性。轮组的安装孔位分布圆直径做了标准化设计,和同尺寸的普通驱动轮安装尺寸兼容,要是旧设备改造想换成全向移动方案,不需要重新加工底盘的安装板,直接替换原有轮组再调整控制程序就能实现全向移动功能,改造周期能压缩到1到2天,不会长时间影响车间的正常生产节奏。另外,轮组的所有外露紧固件都做了镀锌防锈处理,在一般的工业车间环境下不会轻易生锈,适合长时间在生产现场使用,不需要频繁做防锈维护。
