平行轴式减速齿轮箱传动结构设计

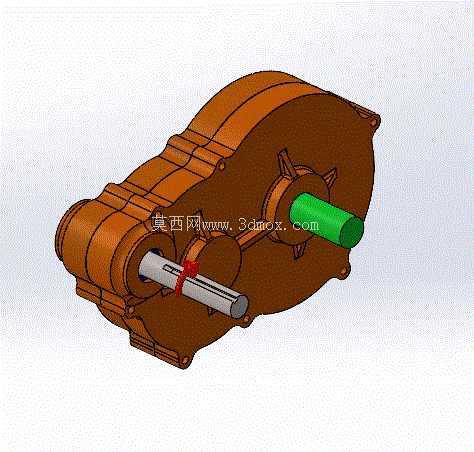

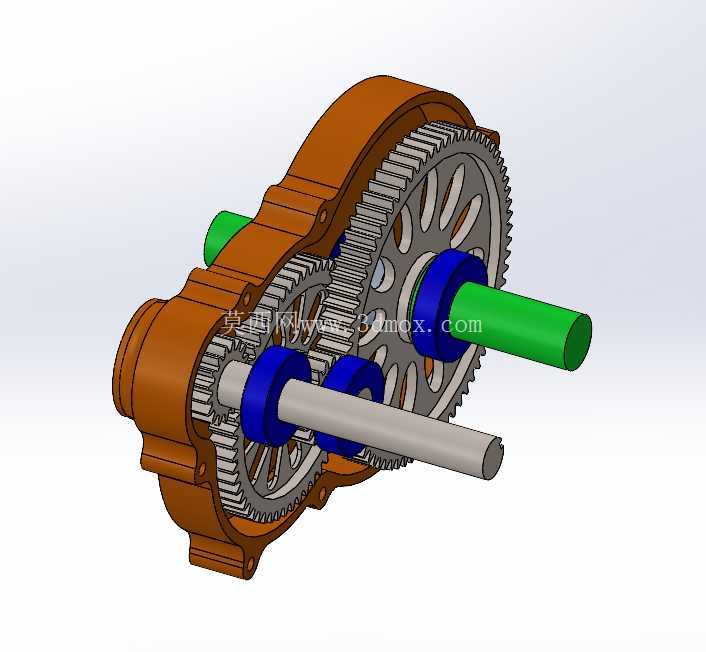

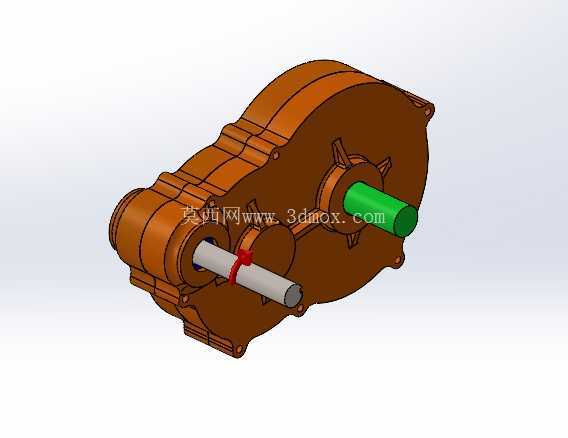

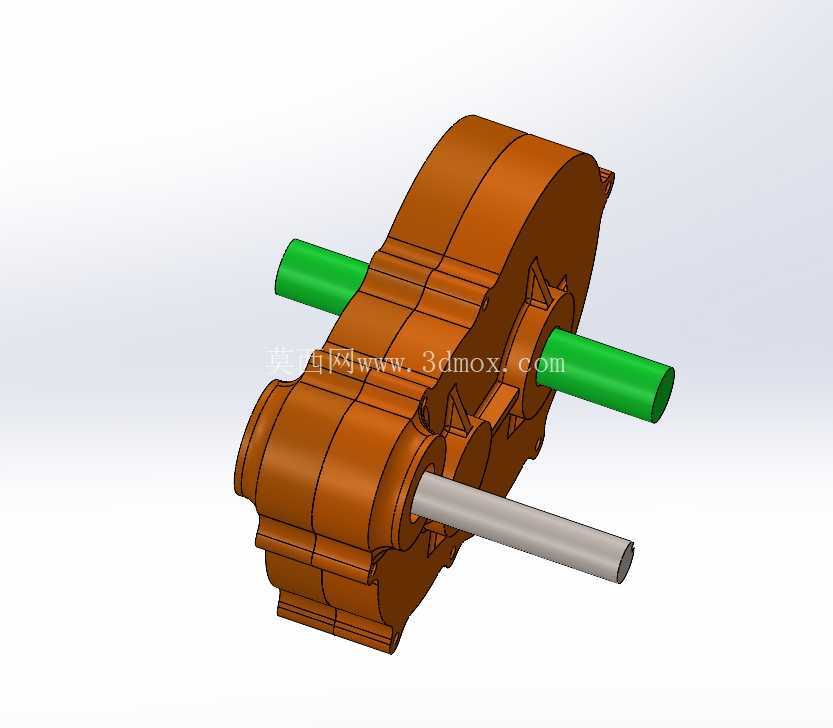

　　这款平行轴布置的减速齿轮箱，主要面向中小功率动力传输场景设计，常见于小型输送线驱动、非标自动化设备动力端、小型代步设备传动系统、农用辅助机具动力匹配等工况，核心作用是匹配原动机与执行端的转速转矩差，将高转速低转矩的动力输入转换为低转速高转矩的动力输出，满足执行部件的负载驱动需求。从结构布局来看，该齿轮箱采用两级平行轴圆柱齿轮传动方案，输入轴与输出轴平行布置，箱体为剖分式铸铁结构，沿轴系所在平面拆分上下箱盖，既方便内部齿轮、轴、轴承的装配与后期维护，也能保证箱体整体刚度，承受齿轮啮合产生的径向与轴向载荷。

　　输入轴端伸出箱体较长，可通过联轴器、同步带轮直接连接驱动电机，轴上设计有轴肩与卡簧槽，用于定位输入级齿轮与支撑轴承，避免轴系工作时发生轴向窜动；输出轴直径大于输入轴，匹配输出端更大的转矩传递需求，轴端预留键槽，可直接安装驱动轮、链轮等执行连接件，轴与箱体接触位置设计有密封槽，可安装油封防止润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部。内部齿轮采用渐开线圆柱直齿设计，加工工艺成熟，装配精度易保证，传动过程中无轴向分力，对轴承的轴向承载要求更低，适合中低速、中等冲击的传动工况；齿轮参数经过匹配计算，两级传动比分配合理，避免单级传动比过大导致的齿轮尺寸悬殊、箱体轮廓过大问题，同时保证各级齿轮齿面接触强度、齿根弯曲强度均衡，延长齿轮副的整体使用寿命。

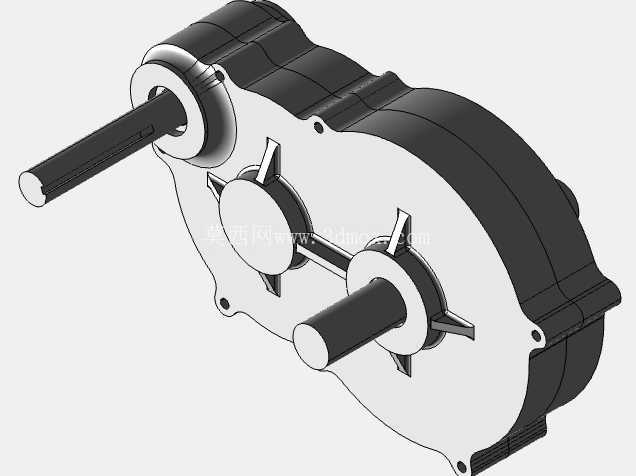

　　箱体外部设计有多处加强筋，沿轴承座安装位置、箱体受力轮廓分布，在不额外增加箱体壁厚的前提下提升整体刚度，减少齿轮啮合过程中箱体产生的形变，保证齿轮啮合间隙稳定，降低传动噪音与振动；箱体边缘设计有均匀分布的螺栓连接孔，通过螺栓紧固上下箱盖，结合面加工有密封槽，可安装密封胶条或涂覆密封胶实现静密封，防止箱体结合面渗油。安装边界方面，箱体侧面设计有带安装孔的凸台耳座，可直接通过螺栓将齿轮箱固定在设备安装机架上，耳座的安装孔间距、孔径经过标准化设计，可匹配同功率段常规减速箱的安装尺寸，方便现有设备的替换升级；箱体顶部预留有注油孔，可加注齿轮润滑油对内部齿轮、轴承进行飞溅润滑，底部设计有放油螺塞，方便后期更换润滑油时排空废油。

　　设计过程中优先考虑了装配工艺性，所有轴系零件均采用从箱体剖分面装配的方案，无需额外设计复杂的装配工装，轴上零件的定位台阶、卡簧槽尺寸均符合标准件选型规范，支撑轴承选用常规深沟球轴承，采购替换成本低，适合批量生产与后期运维。在实际工况适配中，该齿轮箱可匹配0.5-2kW功率段的驱动电机，输出转速范围可覆盖10-100rpm，输出转矩可满足多数中小型设备的驱动需求，传动效率可达90%以上，日常维护仅需定期更换润滑油、检查密封件状态即可，无需复杂的拆解保养。箱体的外形轮廓经过优化，在容纳内部齿轮传动结构的前提下尽可能压缩冗余空间，整体结构紧凑，可安装在设备内部狭小的动力舱空间内，不会过多占用设备的整体安装空间；输出轴与输入轴的中心距经过精确计算，保证齿轮啮合侧隙处于合理范围，既避免侧隙过大导致传动回程误差过大，也防止侧隙过小导致齿轮运转卡滞、温升过高。
