同轴式双级齿轮减速箱结构设计

这款双级圆柱齿轮减速箱，主要面向中小功率传动场景的转速匹配需求，常见于轻工输送线、小型自动化专机、辅助传动工位这类需要降低输入转速、提升输出扭矩的应用环节。在实际产线布局中，这类减速箱往往作为动力源与执行机构的中间衔接部件，承接电机输出的高转速，通过齿轮副的啮合传动将转速降至执行端所需的工作区间，同时放大输出扭矩，克服执行端的负载阻力。

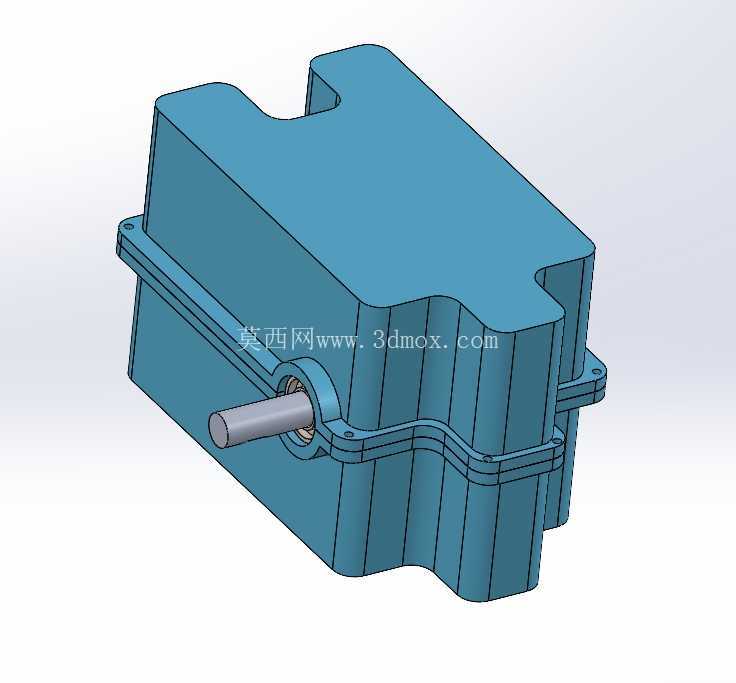

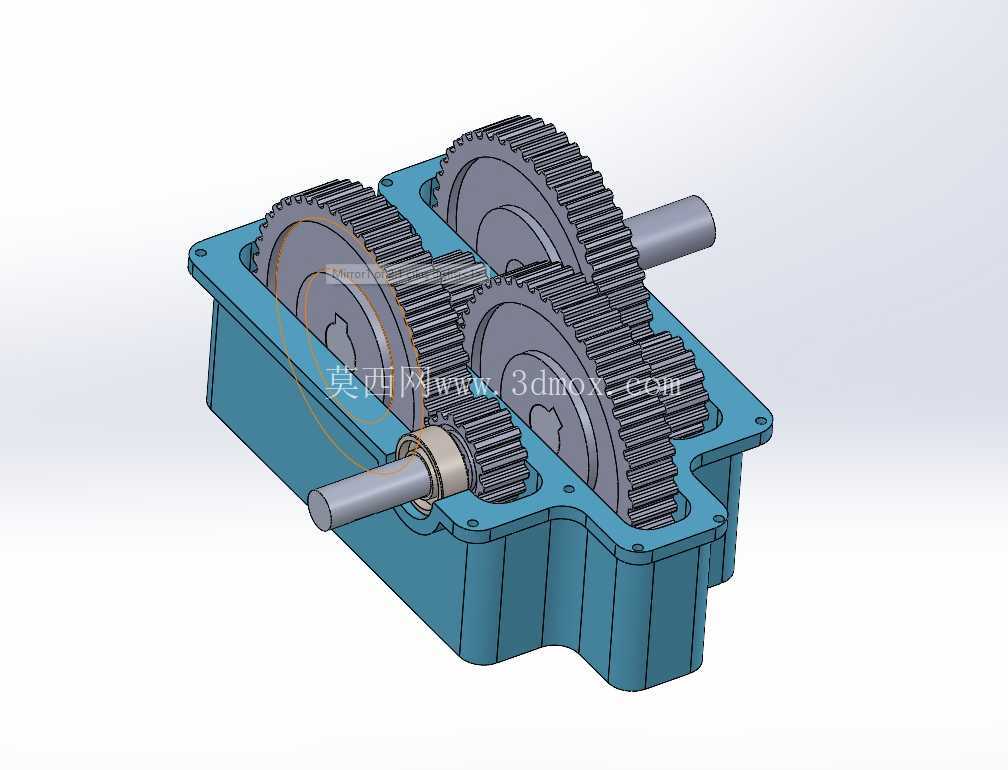

从结构设计逻辑来看，该减速箱采用两级直齿圆柱齿轮传动布局，输入轴与输出轴呈平行排布，箱体内腔设置两组啮合齿轮副，高速级齿轮齿数少、模数偏小，低速级齿轮齿数多、模数更大，匹配不同转速阶段的齿轮受力特性，避免低速级大扭矩作用下轮齿强度不足。箱体采用剖分式结构设计，上下箱沿通过螺栓紧固，结合面加工有定位销孔，保证装配时上下箱体的同轴度精度，避免轴系安装错位导致齿轮啮合偏载、运转异响等问题。箱体侧壁加工有轴承安装孔，对应输入轴、中间轴、输出轴的支撑位置，孔位公差按照IT7级精度控制，保证轴承外圈安装后的同轴度，减少轴系运转时的径向跳动。

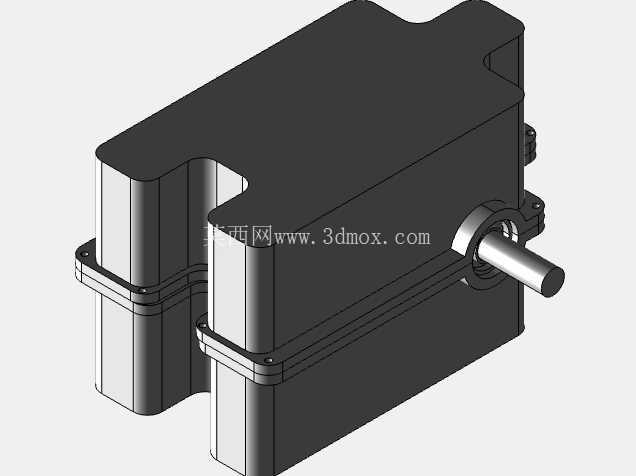

安装边界方面，箱体底部设置带安装孔的凸缘结构，凸缘平面铣平加工，安装孔位按照通用安装间距设计，可直接通过螺栓固定在设备安装基座上，不需要额外加工转接板。输入轴、输出轴均伸出箱体外侧，轴端加工有标准键槽，可通过平键连接联轴器、带轮或者执行构件，轴伸长度预留了标准密封件与轴承端盖的安装空间，箱体对应轴伸位置设置油封安装槽，装配骨架油封后可防止箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部磨损齿轮与轴承。箱体内腔底部预留有储油空间，采用油浴润滑方式，高速级齿轮下部浸入润滑油中，运转时带起润滑油飞溅到各齿轮啮合面与轴承位置，实现无额外润滑泵的自主润滑，适合长期免维护的工位使用。

在功能特性上，该减速箱的传动比分配经过优化，高速级传动比略小于低速级，使得两级齿轮的承载能力更为匹配，避免单级齿轮过载失效。齿轮参数设计时考虑了重合度要求，直齿轮重合度控制在1.2以上，保证传动过程中始终有轮齿处于啮合状态，减少传动冲击与噪音。箱体外部设置有多处加强筋，分布在轴承孔外侧与箱壁转角位置，提升箱体的结构刚性，避免承受大扭矩时箱体变形导致轴系偏移。箱盖顶部预留有透气塞安装位置，可装配透气元件平衡箱体内外气压，避免长时间运转油温升高导致箱内压力过大，出现润滑油渗漏的问题。箱体下部设置有放油螺塞孔，方便定期更换箱体内的润滑油，清理啮合产生的金属磨屑。

实际选型适配时，这类减速箱可匹配常规小功率异步电机或者伺服电机，输入转速适配常规电机的1400rpm左右额定转速，输出转速可根据齿轮齿数配比调整，覆盖多数中低速传动工位的需求。轴系设计时考虑了轴向定位，每个轴的两端轴承都设置有轴肩与端盖定位结构，限制轴系的轴向窜动量，保证齿轮啮合的齿宽方向接触面积符合设计要求，避免轮齿偏载导致的早期点蚀、断齿问题。齿轮材料可选用45钢调质处理，齿面高频淬火提升硬度，兼顾芯部韧性与齿面耐磨性，适合中等负载、连续运转的工作场景。
