适配OpenMV的大视场广角光学镜头结构

　　在嵌入式机器视觉项目落地过程中，视场角不足往往是限制OpenMV类小型摄像头场景适配性的核心痛点，常规标配镜头的视场范围多在60-70度区间，面对近距离全域检测、多目标同步捕捉、广角巡线这类需求时，很容易出现视野边缘信息丢失的问题，这款超广角镜头正是针对这类嵌入式视觉场景的适配需求做的结构设计。从实际安装适配性来看，镜头主体采用标准外螺纹安装结构，螺纹段长度预留了足够的调节余量，安装时可以通过旋转螺纹调整镜头与成像传感器的相对距离，完成不同工作距离下的焦距微调，不需要额外定制转接环就能直接适配OpenMV摄像头的标准镜头安装座，安装边界完全匹配现有OpenMV的硬件安装尺寸，不会和摄像头板载的其他电子元件产生结构干涉。

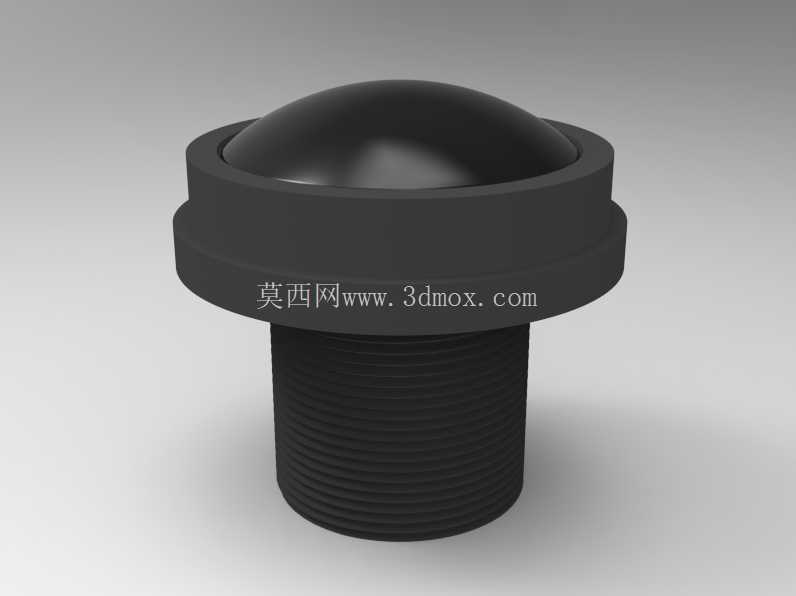

　　镜头的光学前端采用半球形凸起的光学镜片设计，相比平面镜片的同规格镜头，这种结构能在不增加镜头整体外径的前提下大幅提升入射光线的接收角度，最终实现更广的视场覆盖，镜片周边的压圈结构做了等厚设计，既可以保证镜片装配后的同轴度，避免出现边缘成像模糊、视场偏移的问题，也能在日常拆装、调试过程中给镜片提供足够的防护，减少外力磕碰对光学面的损伤。镜头的主体外壳做了阶梯式轴肩设计，安装到位后轴肩端面可以和安装座表面贴合，起到轴向限位的作用，避免调试过程中螺纹旋入过深顶到传感器滤光片造成硬件损坏，外壳表面做了哑光磨砂处理，能减少环境杂散光在镜头外壳表面形成的反射光进入成像光路，降低成像画面出现眩光、杂斑的概率。

　　从实际使用场景来看，这款镜头可以覆盖智能小车巡线、桌面级物体识别、近距离手势交互、小型设备的视觉避障等多种嵌入式视觉应用场景，在10cm到无穷远的工作距离区间内都能获得清晰的成像效果，不需要额外搭配近摄接圈或者其他光学附件。结构设计过程中，所有尺寸公差都按照光学组件的装配要求做了严格控制，螺纹采用标准细牙螺纹，螺距匹配常规镜头的调节精度，每旋转一圈对应的焦距变化量控制在合理区间，方便调试时做精细的焦距微调，镜片安装槽的尺寸预留了点胶空间，装配时可以在镜片与槽体的缝隙处填充光学密封胶，既可以固定镜片位置，避免设备移动、震动过程中镜片出现偏移，也能起到一定的防尘防水作用，提升镜头在复杂工况下的使用寿命。

　　镜头整体的径向尺寸控制在较小的范围内，不会在摄像头板面上占用过多安装空间，即使是在多镜头阵列的视觉应用中，也能紧凑排布，不会出现相邻镜头互相干涉的问题。不同于工业级大尺寸广角镜头的复杂结构，这款镜头针对嵌入式视觉的轻量化需求做了结构简化，在保证光学性能和安装强度的前提下尽可能压缩了整体长度和重量，不会给小型移动机器人、无人机这类对负载重量敏感的设备增加过多负担。
