思亿AI智能目标追踪模块结构设计

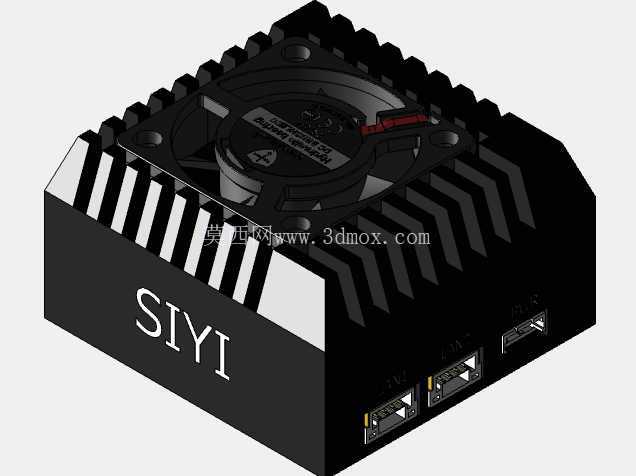

　　在无人机机载视觉、移动机器人自主导航、工业设备智能巡检这类需要实时目标锁定的场景里，视觉追踪模块的结构设计直接决定了设备运行的稳定性与环境适应能力，本次拆解的思亿AI追踪模块，从结构布局到安装边界的设计，都围绕机载、移动载具这类高振动、空间紧凑的使用场景做了针对性优化。从外形结构来看，模块整体采用方正的盒式布局，顶部集成一体化散热鳍片结构，鳍片采用斜向等距排布的设计，既能够在有限的高度空间内最大化散热接触面积，又能避免鳍片间隙在高速气流环境下产生异常风阻，适配无人机高速飞行时的风冷散热需求；顶部居中位置嵌入轴流散热风扇，风扇供电走线采用侧边内嵌式布局，避免走线突出模块本体影响安装适配，风扇与核心计算板之间预留导热垫安装间隙，可通过导热硅胶垫将主控芯片、图像处理器的热量直接传导至顶部散热鳍片，无需额外加装散热组件即可满足持续高负载运算的散热要求。

　　模块正面印刷清晰的品牌标识，侧面排布多组标准接口，包含数据传输接口、供电接口与拓展接口，接口均采用侧插式布局，接口端面与模块外壳侧面齐平，既能够避免插接线材突出模块整体轮廓，又能在模块嵌入设备舱时减少线材弯折半径，适配紧凑空间内的走线需求；接口周边做了微小的凸起限位结构，插接配套线材时可实现盲插定位，降低现场组装时的对位难度。从安装边界来看，模块外壳底部预留标准安装孔位，孔位间距适配主流机载吊舱、机器人视觉支架的通用安装尺寸，安装面做平面度处理，可直接贴合安装基准面，无需额外调整垫片即可保证安装精度；模块整体外壳采用硬质铝合金材质，表面做黑色阳极氧化处理，既能够提升外壳的散热效率，又能在户外使用场景下抵抗紫外线老化、轻微磕碰与雨水侵蚀，外壳拼接处采用止口结构设计，配合密封胶条可实现基础的防尘防水能力，适配户外巡检、野外作业这类复杂使用环境。

　　从功能结构的设计思路来看，模块内部将图像采集单元、AI运算单元、供电管理单元做分层堆叠布局，图像采集单元位于模块前端居中位置，镜头视场角范围内无任何结构遮挡，镜头周边做消光纹路处理，避免侧面杂光进入镜头影响识别精度；AI运算单元位于散热鳍片正下方，与散热结构直接接触，保证高负载运算时的温度控制；供电管理单元位于模块尾部靠近供电接口的位置，缩短供电路径，减少线路损耗与电磁干扰，各单元之间采用板对板连接器连接，减少内部飞线，提升高振动环境下的连接可靠性。

　　在实际应用场景中，这类追踪模块可直接挂载在多旋翼无人机下方，配合飞控系统实现移动目标的自动跟随、锁定拍摄，也可集成在巡检机器人顶部，实现工业厂区内设备异常的自动识别与追踪，还可嵌入固定点位的监控设备中，实现周界入侵目标的自动跟踪与预警；模块的结构设计充分考虑了不同载具的安装适配性，无需额外定制转接结构即可快速完成集成，紧凑的外形尺寸不会给载具带来过多的负载负担，一体化散热结构可保证模块在-10℃到60℃的环境温度范围内持续稳定运行，不会因为长时间高负载运算出现过热降频的问题。在结构细节处理上，模块外壳的所有棱边都做了微小的倒角处理，避免安装过程中锐边划伤操作人员或损坏周边线材，散热鳍片的边缘做钝化处理，不会在组装时割伤手部；风扇采用防震橡胶圈固定，可抵消载具运行时产生的高频振动，避免风扇振动传递到镜头端影响成像清晰度，镜头安装位置做了微调螺纹结构，可根据实际使用需求微调镜头焦距，调整完成后可通过点胶固定，避免振动导致焦距偏移。
