多接口气液分配集成阀块结构设计

项目分类:通用五金配件 发布时间:2026-01-21 ID:1129013
  • 多接口气液分配集成阀块结构设计
  • 多接口气液分配集成阀块结构设计

这款多接口集成分配块,是流体回路搭建里常用的集成式连接件,日常在气动控制回路、低压润滑系统、小型液压支路、实验台流体分路场景里都能见到它的身影,核心作用是把单路输入的流体介质,均匀分流到多个输出支路,省去了多接头拼接的冗余管路,降低管路泄漏点的同时,也能让设备内部的管路排布更规整,减少后期运维的排查难度。

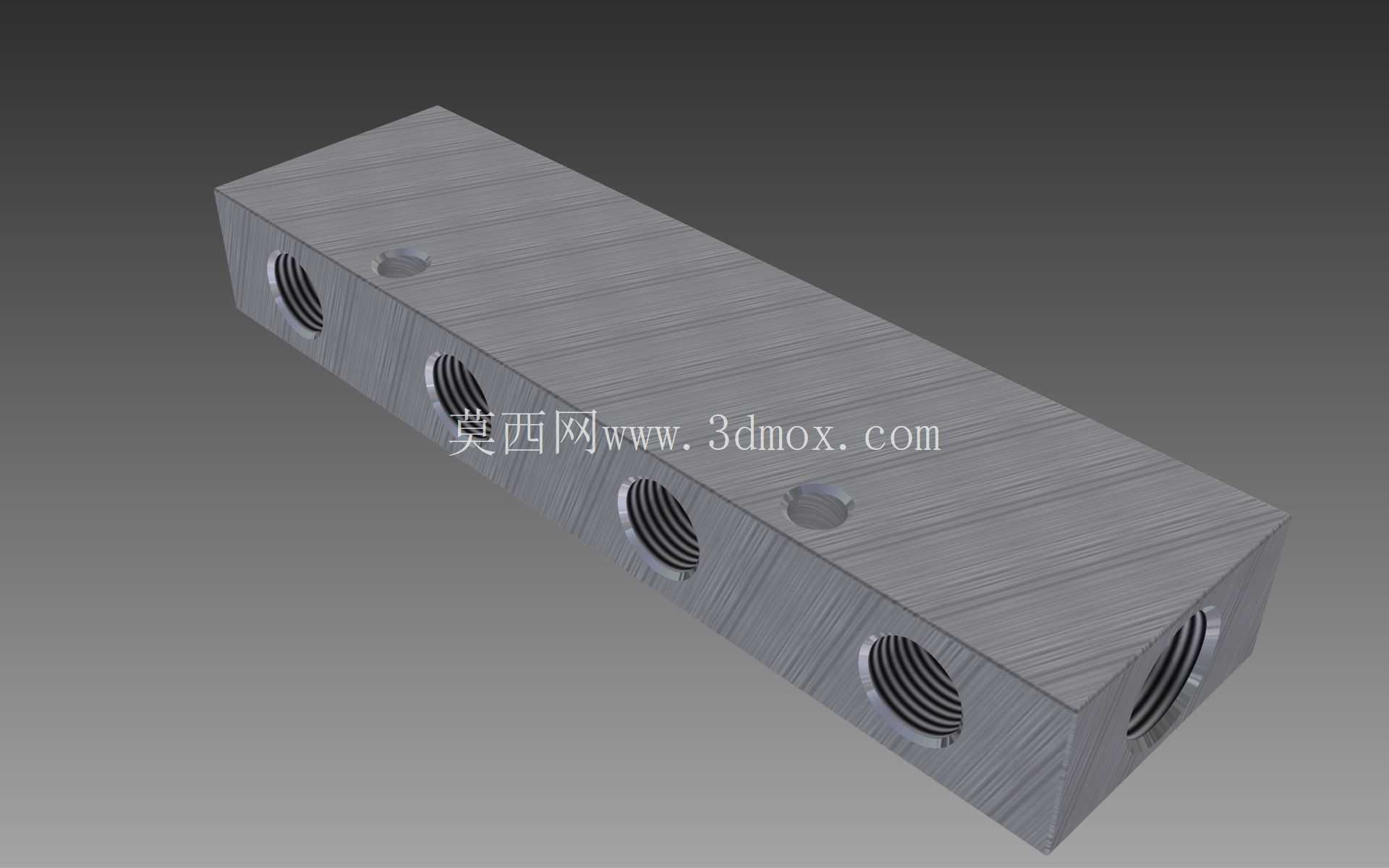

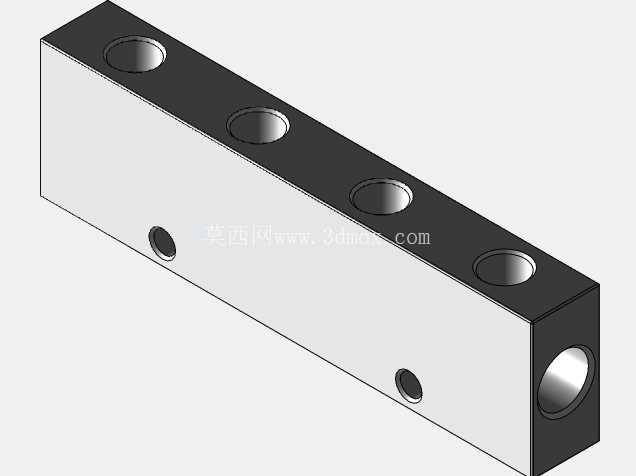

从结构设计逻辑来看,整体采用长方块式的整体加工结构,没有拼接焊缝,所有流道都在块体内部直接钻削成型,避免了拼接结构带来的密封失效风险。块体上设置了2个G3/8规格的主接口,一般作为总进或者总回的通路,用来对接主管路,保证主通路的通流能力满足总流量需求;另外4个G1/4规格的分支接口,均匀排布在块体的侧面,用来对接各个支路的管路,每个支路的通径匹配常规小流量支路的流量需求,不会出现支路压损过大的问题。

设计的时候首先考虑的是安装边界,整体长方体的外形可以直接贴装在安装基板或者设备壁面上,块体上预留的两个安装定位孔,位置避开了内部流道的钻削路径,安装时不会打穿内部流道造成泄漏,安装孔的尺寸匹配常规的内六角螺钉规格,不需要额外定制紧固件,现场安装替换都很方便。接口的螺纹全部采用直管内螺纹,加工时严格保证螺纹的同轴度和端面垂直度,对接管路接头的时候,只要配合常规的密封生料带或者组合密封圈,就能实现可靠密封,不需要额外加工密封槽,降低加工难度的同时也能控制零件的加工成本。

流道设计上,主通路和各个分支通路的交汇处做了平滑的过渡处理,没有直角锐边,流体经过的时候不会产生过大的局部压损,也能减少介质在流道拐角处的滞留,对于润滑系统来说,也能避免润滑油里的杂质在拐角处沉积堵塞流道。块体的材质选用常用的铝合金或者碳钢型材,表面做拉丝或者氧化处理,既保证足够的结构强度,承受回路里的常规工作压力,也有不错的抗腐蚀能力,适配气动系统的压缩空气、润滑系统的润滑油、普通工况下的冷却水等多种介质。

在实际设备选型的时候,要先核算总通路的最大流量,确认G3/8主接口的通流能力满足系统总流量要求,再核对分支接口的数量和规格是否匹配支路数量,避免出现接口数量不够需要额外拼接阀块的情况。安装的时候要注意块体的安装面平面度,贴装的时候如果安装面不平整,紧固螺钉的时候容易造成块体变形,时间长了可能会出现内部流道开裂或者接口螺纹滑牙的问题。另外接管的时候要注意区分主接口和分支接口的位置,不要把进出方向接反,虽然这个分配块本身没有单向截止的功能,接反也能通流,但会影响后续各个支路的流量分配均匀性。

这类集成分配块对比传统的多个三通、四通接头拼接的分路结构,优势非常明显:首先是整体体积更小,长条形的结构可以顺着设备的安装梁排布,不占用过多的设备内部空间;其次是泄漏点更少,传统拼接结构每一个接头对接处都是潜在的泄漏点,而集成块只有对外的几个接口存在密封点,长期运行的可靠性更高;再者是管路排布更整齐,所有分支接口都在同一平面上,接出的支管可以统一走线,不会出现管路交叉杂乱的情况,后期维护的时候排查某一个支路的故障也更方便,不需要在一堆杂乱的接头里找对应管路。

在加工层面,这个零件的加工工艺也不复杂,常规的数控铣床或者加工中心就能完成所有外形、孔位、螺纹的加工,不需要特殊的工装夹具,下料之后先铣平六个基准面,保证各个面的垂直度和平行度,再钻削内部的流道孔,之后攻各个接口的内螺纹,最后去毛刺做表面处理就行,加工周期短,成本也比较低,适合批量用在自动化设备、小型液压站、润滑系统、气动控制盘等场景里。设计三维模型的时候,要特别注意各个流道孔的深度和相交位置,不能出现钻穿块体外壁的情况,也要避免两个不应该连通的流道在内部钻通,建模完成后要做干涉检查,核对每个螺纹孔的深度和底孔深度,保证加工的时候不会出现废品。另外安装孔的位置要和常用的安装间距匹配,方便用户直接替换同规格的旧阀块,不需要重新在安装板上打孔。
