在小型自动化传动装置、桌面级机器人、学生竞赛类工程装置的动力传递环节里,这类适配直流电机的滑轮是非常常见的动力输出转接部件,很多做小型移动装置、低速传动机构的结构工程师在选型时,都会优先匹配对应直径的带槽滑轮来完成动力从电机轴到执行端的传递。这款滑轮的公称直径设定为70mm,这个尺寸的选择是经过实际传动比核算的——常规小型直流电机的输出轴转速普遍在每分钟数千转区间,搭配70mm直径的轮体,配合对应规格的传动带,可以在不额外增加减速箱结构的前提下,把输出端的线速度控制在小型移动装置适配的行走速度区间,同时能传递足够的扭矩带动负载端运行,避免轮径过小导致的传动比不足、轮径过大带来的电机负载过载问题。

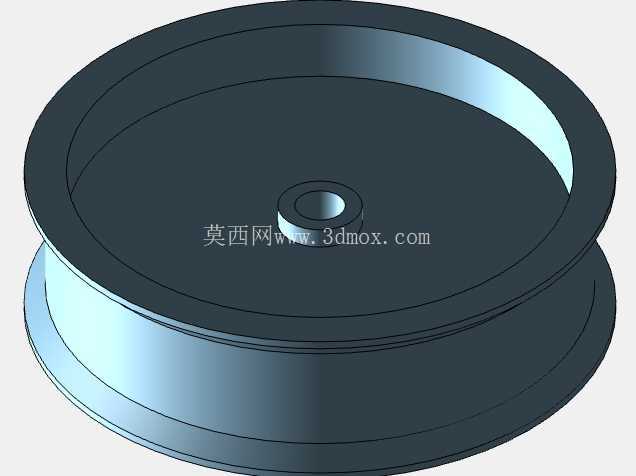

从结构设计的角度看,这款滑轮采用了单槽带轮的经典结构,轮缘位置设计了内凹的带槽结构,槽型的弧度经过匹配对应圆带或者平带的截面尺寸做了优化,既可以保证传动带在运行过程中不会轻易从轮槽内脱出,又能让带和轮槽的接触面积保持在合理区间,减少传动过程中的打滑损耗,提升动力传递的效率。轮体中心位置设计了和直流电机输出轴适配的安装轴孔,轴孔的公差带按照小间隙配合的要求做了设定,安装时可以轻松套入电机输出轴,同时不会因为间隙过大导致轮体转动时出现径向跳动,长期运行也不会因为偏心带来的振动影响电机的使用寿命。轮体的腹板部分采用了等厚度的平板结构,没有做多余的镂空减重设计,这种设计对于小尺寸的传动滑轮来说反而更有优势:一方面小尺寸轮体本身的重量基数很小,镂空带来的减重效果微乎其微,另一方面实心腹板的结构可以大幅提升轮体的整体结构强度,在传动带张紧力的长期作用下,不会出现腹板变形、轮缘偏摆的问题,加工制造的难度也更低,不管是采用3D打印打样还是采用机加工批量生产,都能快速控制加工精度,降低生产制造成本。
在实际安装使用的过程中,这款滑轮的安装边界非常清晰:轮体的轴向厚度控制在合理区间,安装到电机轴上之后,轮体的突出长度不会占用过多的安装空间,对于内部安装空间紧凑的小型装置来说,不需要额外预留过多的轴向安装位置,也不会和周边的结构件产生运动干涉。轮体的外圆面做了光滑的表面处理,没有尖锐的棱角和毛刺,安装调试过程中不会划伤操作人员或者传动带表面,传动带和轮槽接触的位置粗糙度控制在合理范围,既不会因为表面过于光滑导致传动摩擦力不足打滑,也不会因为表面过于粗糙加速传动带的磨损,延长整套传动机构的维护周期。
从应用场景的适配性来看,这款滑轮除了可以用在小型移动机器人的行走动力传递上,还可以适配小型输送线的动力辊筒传动、桌面级自动化设备的直线模组动力传递、教学实验装置的传动演示结构等多个场景。在做结构设计选型的时候,工程师只需要确认电机输出轴的轴径尺寸和这款滑轮的中心轴孔匹配,同时核算好传动带的长度和张紧距离,就可以直接套用这个轮体结构,不需要从零开始重新设计滑轮的轮槽弧度、腹板厚度等参数,能够大幅缩短结构设计的周期,减少重复建模的工作量。轮体的整体结构没有复杂的曲面特征,不管是做运动仿真还是做工程图出图,都可以快速完成尺寸标注和公差设定,后续的装配调试环节也不需要做复杂的配做加工,普通的顶丝固定方式就可以完成轮体和电机轴的周向固定,保证传动过程中轮体和电机轴不会出现相对转动,动力传递稳定可靠。
很多刚接触结构设计的工程师在做小型传动机构的时候,往往会忽略滑轮这类基础传动件的细节设计,要么把轮槽的角度设计得不合理导致传动带容易脱出,要么轴孔的公差设定不合理导致安装困难或者运行跳动,这款滑轮的结构参数都是经过实际装机验证的,轮槽的深度、轮缘的厚度、轴孔的深度都经过了实际运行的测试,在额定负载下长期运行不会出现轮体开裂、带槽磨损过快的问题,对于需要快速搭建原型装置的项目来说,是非常成熟的可复用结构单元。
