OpenMV相机GoPro转接安装座结构设计

在嵌入式视觉开发、小型巡检设备改装、第一视角影像采集场景中，OpenMV这类微型机器视觉模块的固定一直是容易被忽略却直接影响使用体验的环节——多数开发者会临时用扎带、双面胶将模块绑在支架上，不仅走线杂乱，更换角度时需要反复调整，遇到振动场景还容易出现模块偏移、镜头光轴错位的问题，直接影响视觉识别的精度。这款转接安装座的设计，正是瞄准了OpenMV视觉模块与GoPro生态配件、标准摄影三脚架之间的适配空白，让视觉模块可以直接复用成熟的运动相机固定体系，省去单独定制支架的麻烦。

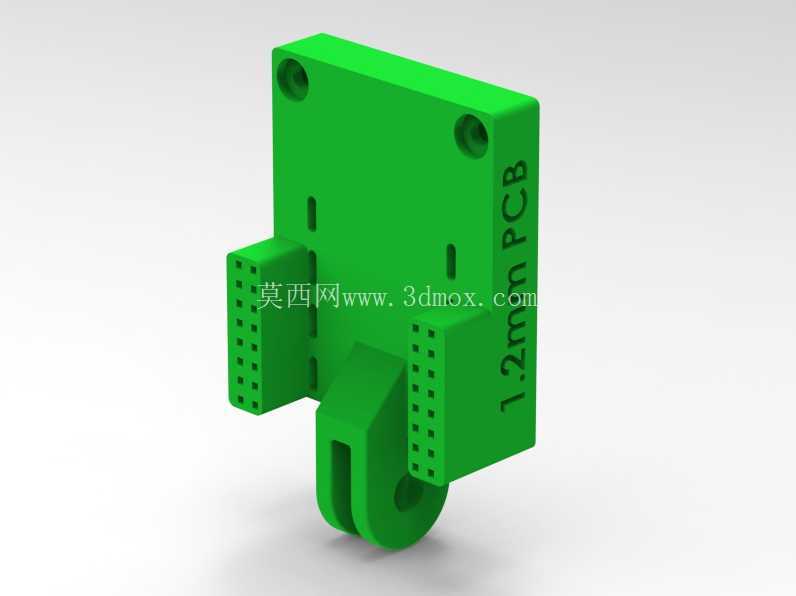

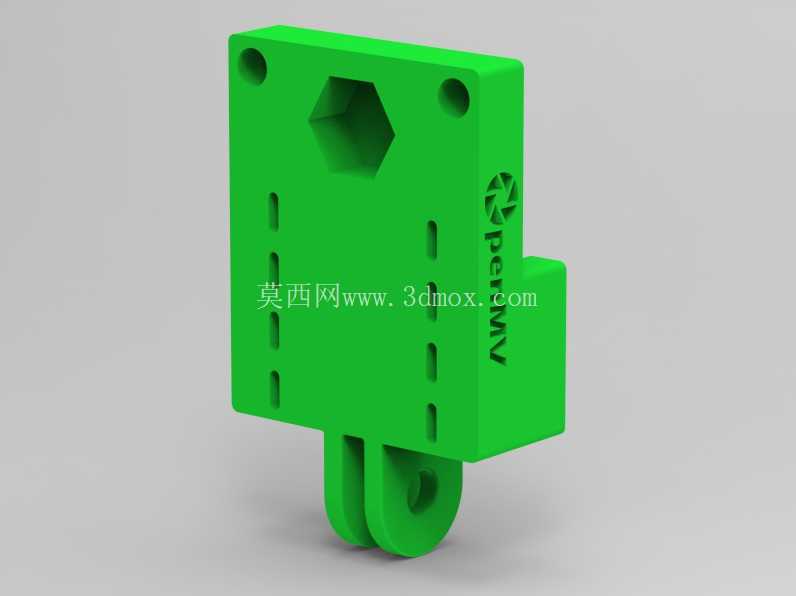

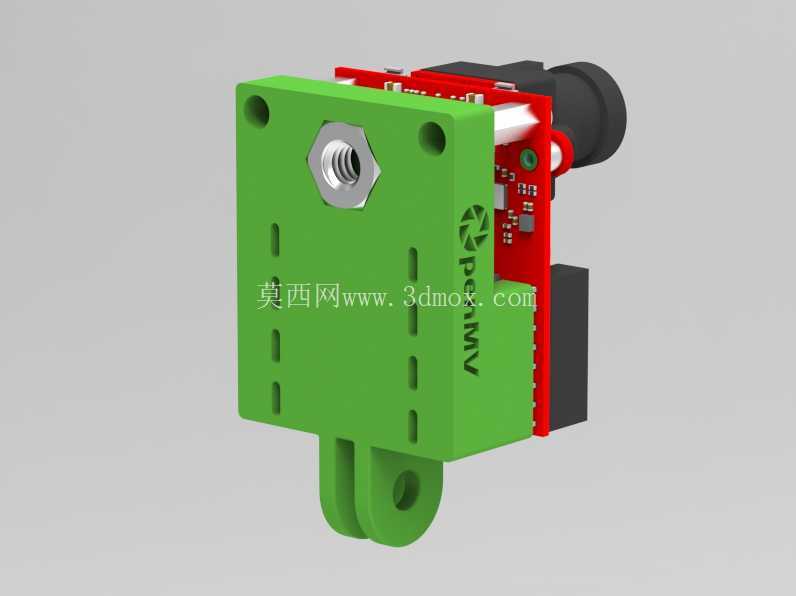

从结构功能来看，安装座主体采用分体式限位设计，绿色的基座部分承担两个核心作用：一是为OpenMV主板提供精准的定位边界，座体内部的卡槽刚好匹配1.2mm厚度的OpenMV Cam主板轮廓，安装时不需要额外打胶，只需要搭配M2.5规格的1.2mm垫片配合双2x8排针的限位，就能将主板牢牢卡在基座内，不会出现横向窜动；二是基座底部集成了标准的1/4-20螺纹接口安装位，设计时特意在接口位置预留了六角螺母的压装槽，安装时只需要将1/4-20六角螺母压入外壳背面的预留槽内，就能形成可靠的金属螺纹连接，避免塑料螺纹反复拆装后滑牙的问题，不管是接GoPro系列的快拆底座、延长臂，还是标准三脚架的快装板，都能直接锁紧，不需要额外转接头。

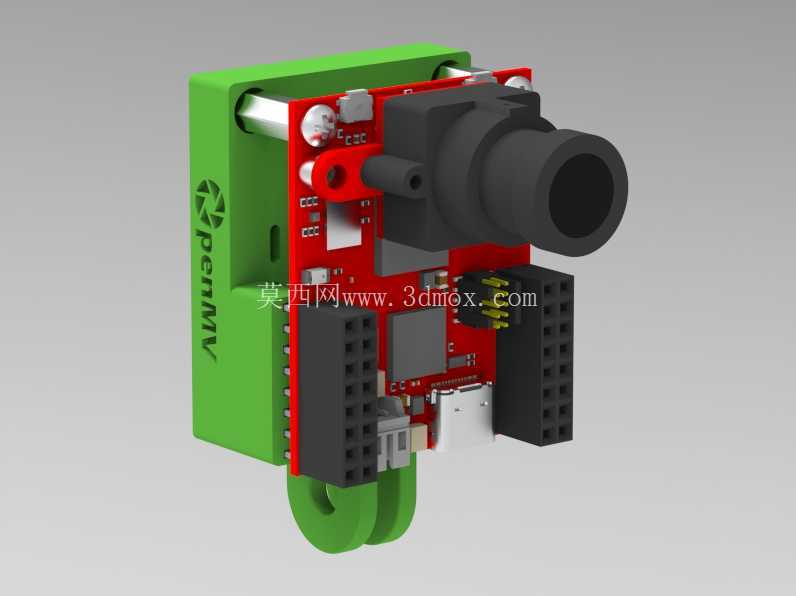

设计思路上没有追求多余的复杂结构，所有特征都围绕安装可靠性与使用便利性展开：基座侧面预留了排针与接口的避让空间，OpenMV板载的USB接口、引脚排座都不会被座体遮挡，外接传感器、下载程序、连接供电线时都不需要拆下主板；镜头位置做了下沉式避让，不会遮挡1.2mm焦距镜头的视场角，不管是做颜色识别、二维码扫描还是线距检测，镜头都不会被安装座边缘遮挡画面。基座侧面还做了防滑纹理与标识位，方便安装时拿捏对位，底部的双挂耳结构可以直接适配GoPro的两爪快拆结构，卡入快拆扣后能实现多角度俯仰调节，和普通运动相机的安装逻辑完全一致。

安装边界方面，整个安装座包络尺寸完全贴合OpenMV主板的外轮廓，不会额外增加过多的体积与重量，安装后整体厚度仅比裸板增加不到8mm，不管是装在小型无人机上做视觉避障，还是装在移动小车上做循迹识别，都不会给载体带来过多的负载。座体上还预留了平面区域，用户可以根据实际使用需求，用双面胶或者扎带在这个平面上固定小型锂电池、降压模块等配件，把整个视觉单元做成一体化的组件，不需要额外再找位置固定供电模块，减少整机的走线复杂度。

实际使用场景中，这款安装座可以覆盖绝大多数OpenMV的开发与落地场景：做桌面级视觉检测项目时，可以直接拧在桌面三脚架上，调整到合适的拍摄角度固定，不需要临时搭建支架；做移动机器人视觉导航时，可以通过GoPro快拆座装在机器人顶部，需要调试时可以快速拆下，调试完成后卡回去就能恢复原来的安装位置，不需要重新校准光轴角度；做运动场景的第一视角数据采集时，还可以直接用GoPro的胸带、头带配件把整个视觉模块固定在身上，采集第一视角的图像数据用于算法训练。相比通用的万能支架，这款针对性设计的安装座没有多余的调节关节，整体刚性更好，在移动场景下不会因为关节松动出现镜头抖动的问题，识别稳定性更高。

结构细节上，所有棱角都做了R1.5的圆角处理，不会划伤主板或者操作人员的手，压装螺母的槽位尺寸公差控制在0.1mm以内，螺母压入后不会出现松动或者脱落的问题，主板安装位的定位柱高度刚好匹配双2x8排针的间距，安装时排针可以刚好卡在定位柱之间，即使遇到剧烈振动，主板也不会出现移位。整个结构完全适配3D打印工艺，没有倒扣或者需要支撑的复杂特征，打印时不需要额外添加支撑，打印完成后去掉毛边就能直接压入螺母使用，个人开发者也可以快速制作出可用的零件，不需要开模或者复杂的后处理。
