AS32直流升压转换模块结构设计

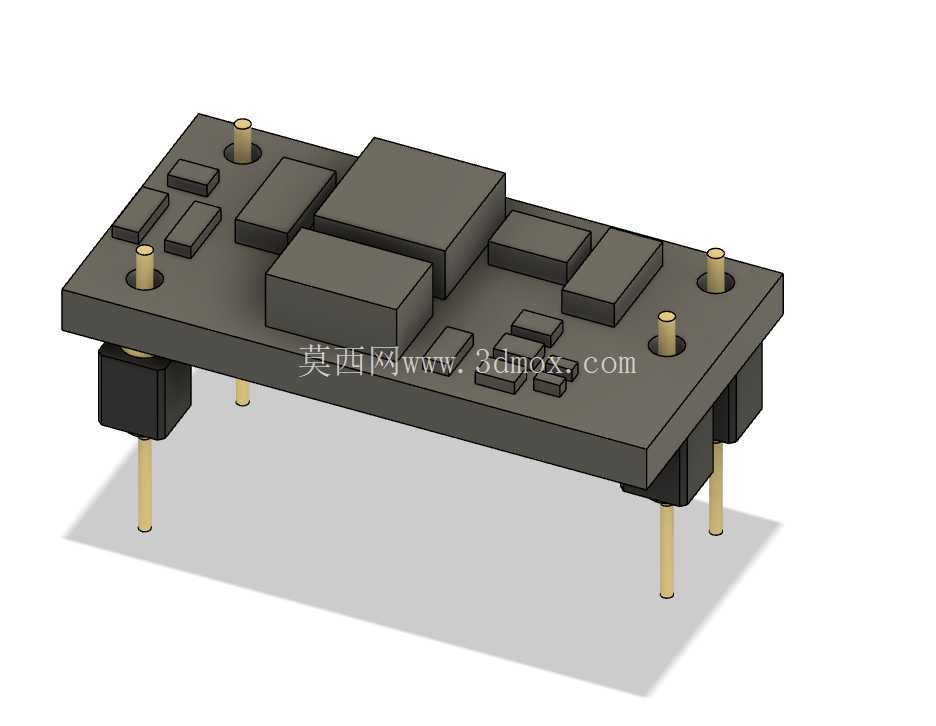

在小型便携电子设备、低功耗传感节点、手持通讯终端的供电链路设计中，这类小尺寸DC-DC升压模块是解决供电电压匹配问题的核心部件，很多时候整机的供电冗余、空间占用、安装兼容性都要靠这类模块的结构设计来平衡。做这类模块的三维建模时，首先要锚定实际应用的安装边界，这款模块的外形尺寸控制在22mm长、11mm宽的极小范围内，板体四角预留了标准安装孔位，孔位的位置公差需要严格控制，因为很多应用场景里模块是直接叠装在主控板的预留焊盘区域，或者通过排针插接在通讯设备的扩展位上，孔位偏斜0.2mm就可能导致装配时干涉周边的接插件或者屏蔽罩。

从功能特性来看，这款升压模块的核心作用是将较低的直流输入电压抬升到稳定的输出电压，给后端的射频单元、传感单元提供稳定的工作电压，在通讯类设备里，很多射频功放模块的工作电压高于锂电池的标称输出电压，这时候就需要这类升压模块做电压转换，而且模块本身的静态功耗要控制在极低水平，避免在待机状态下过度消耗电池电量。建模的时候需要把板上的功率电感、升压芯片、输入输出电容、极性标识都做精准还原，功率电感是模块上高度最高的器件，它的顶部到PCB板底面的高度直接决定了模块在整机内部的竖向安装空间，很多薄型手持设备的内部竖向间隙只有几毫米，电感高度的建模误差会直接导致装配时顶到外壳或者屏幕背板。

设计思路上，这类小尺寸电源模块的布局要优先考虑功率回路的走线最短化，所以输入电容、功率电感、升压芯片、输出电容都是沿电流路径紧凑排布，板上的A、B标识是引脚功能区分标记，建模的时候要把这些丝印标识的位置做准，方便生产和装配时的引脚识别，避免焊反输入输出极性导致模块烧毁。输入输出端的极性标识“+”“-”也要和实物位置完全对应，很多现场装配的工人是靠丝印来判断接线方向，一旦标识位置错了，整批产品装配后通电就会出现批量烧毁的问题。

从安装适配的角度来说，这款模块的安装孔是金属化过孔设计，既可以用螺丝直接固定在设备内部的塑料支柱上，也可以通过排针焊接在主板上，建模的时候要还原孔位的金属层厚度，以及孔内壁的导通结构，方便后续做装配干涉检查的时候，准确判断螺丝或者排针的插入深度是否会碰到板底的其他器件。板上的小型阻容元件都是0805或者更小的封装，建模的时候不需要过度还原元件内部结构，但要准确还原每个元件的外形轮廓和安装位置，因为在做整机热仿真的时候，这些功率器件的位置会影响散热路径的规划，升压芯片和功率电感是主要的发热源，它们的位置如果靠近设备里的温度敏感元件比如射频接收模块，就需要在结构设计时增加隔热层或者调整安装位置。

在实际的行业应用里，这类模块还经常用在小型物联网通讯终端、便携式GPS定位设备、低功耗蓝牙通讯节点里，这些设备的内部空间都极其紧凑，所以模块的外形尺寸公差要求很高，三维模型的尺寸精度直接影响到结构设计师做整机堆叠时的判断，如果模型尺寸比实物小，装配时就会出现模块卡不进预留槽位的问题，如果模型尺寸比实物大，就会导致预留空间浪费，没法把其他功能器件塞进去。另外，模块边缘的倒角处理也要还原，PCB板的四个角都做了小圆角处理，避免装配时尖角刮伤设备内部的排线或者绝缘层，这些细节在建模的时候都不能忽略，很多新手建模的时候会把板角做成直角，实际生产出来的PCB板都是有工艺圆角的，直角的板边在过回流焊的时候还容易产生板边毛刺，影响装配。

还有板上的丝印箭头标识，是指示电流流向或者安装方向的，建模时要保证箭头的方向和实物一致，很多自动化装配线是靠视觉识别丝印标记来判断模块的摆放方向，如果丝印方向错了，贴片机就会把模块贴反，造成整批产品报废。另外，模块上的元件高度差也要准确还原，比如升压芯片的高度比功率电感低，输出端的陶瓷电容高度又比芯片低，这些高度差在做整机堆叠的时候，刚好可以利用起来把周边的低矮器件排布在模块旁边的空隙里，最大化利用设备内部的空间。在做结构强度校核的时候，还要考虑模块在受到振动时的固定可靠性，四角的安装孔位置是主要的受力点，建模时要准确还原孔位到板边的距离，距离太近的话，螺丝锁紧的时候容易把PCB板压裂，这款模块的孔位到板边的距离留了足够的安全余量，符合通讯设备的抗振动设计要求，在车载通讯设备、户外便携通讯台这类有振动工况的场景里也能可靠工作。
