直插式5V1A直流稳压电源模块结构设计

这款直插式稳压模块的设计，最初是为了解决小型嵌入式设备、面包板实验电路、低功耗传感节点的供电取电痛点——很多场景下前端供电是9V、12V的直流适配器或者电池组，而后端的主控芯片、传感单元、逻辑电路只需要稳定的5V直流供电，且持续工作电流不超过1A，用大体积的开关电源板浪费安装空间，用线性稳压又存在发热量大、效率偏低的问题，因此这款基于成熟降压拓扑的小型稳压模块，刚好填补了小功率供电场景的选型空白。

从实际应用场景来看，这款模块可以直接插装在面包板的电源轨上，给学生电子实验、原型验证电路供电，也可以通过引脚焊接在小型控制板的预留焊盘上，作为物联网终端、小型舵机驱动板、低功耗显示模块的板载供电单元，甚至可以搭配外壳做成简易的USB供电转换器，给老旧的5V外设提供稳定电源。模块的输入输出引脚采用直插式设计，三个引脚分别对应输入正、公共地、输出正，引脚间距匹配标准面包板的2.54mm孔距，不需要额外转接就能直接使用，对于快速原型开发来说，能省去大量接线、调试供电的时间。

功能特性上，这款模块采用成熟的非同步降压拓扑，板载220μH功率电感作为储能元件，搭配8脚封装的PWM控制芯片，输入侧预留了滤波电容位，输出侧也布置了陶瓷滤波电容，能有效抑制输入电压的纹波，同时降低输出侧的电压波动，在1A满负载输出的情况下，输出电压的纹波可以控制在常规数字电路可接受的范围内，不会对后端的敏感模拟电路、射频单元造成明显的电源干扰。模块的PCB采用绿色阻焊工艺，顶层和底层都做了铺铜处理，功率回路的走线做了加宽设计，能降低大电流走线的压降和发热，功率电感、整流二极管、控制芯片这些发热元件的布局都避开了输入输出引脚的位置，避免长时间工作时热量传导到焊接引脚导致焊锡熔化。

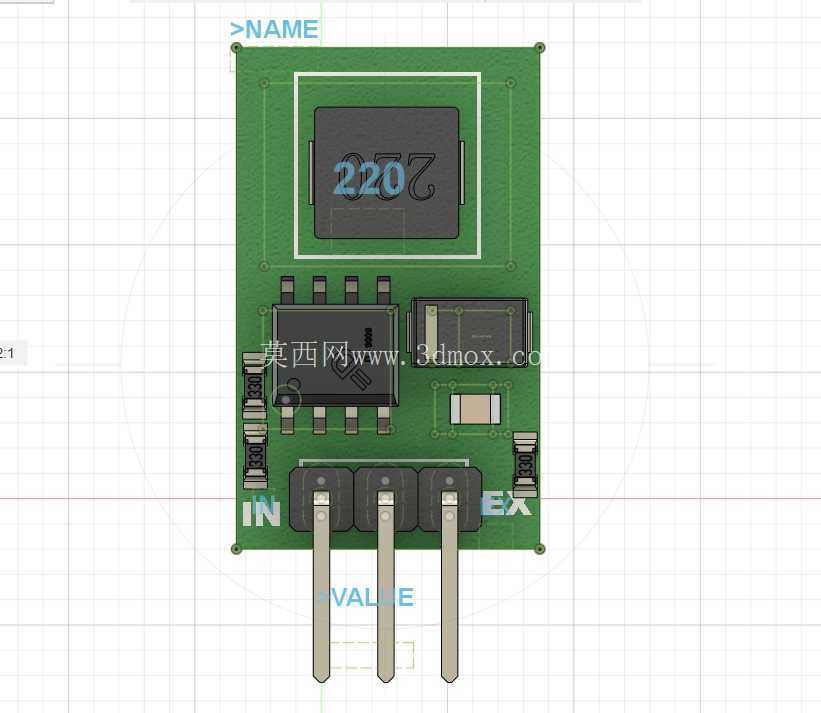

设计思路上，这款模块优先考虑了小体积和易用性，整体PCB轮廓为矩形，四个角做了小圆角处理，避免安装时尖角刮擦导线或者其他元件。板上的元件全部采用表贴封装，除了三个直插的引出引脚之外，没有其他高出PCB太多的元件，整体安装高度控制在10mm以内，对于安装空间局促的小型设备来说，不会和周边的结构件、其他板卡产生干涉。元件布局遵循功率回路最短的原则，输入滤波电容靠近输入引脚布置，功率电感紧贴控制芯片的开关引脚，输出滤波电容靠近输出引脚，尽可能缩短高频电流的回路路径，降低EMI辐射，避免对周边的敏感电路造成干扰。板上还预留了输入输出的丝印标识，IN对应输入侧，EX对应输出侧，引脚旁也标注了电压值相关的丝印，安装时不会出现引脚接反的问题，哪怕是刚接触电路设计的新手，也能快速完成接线。

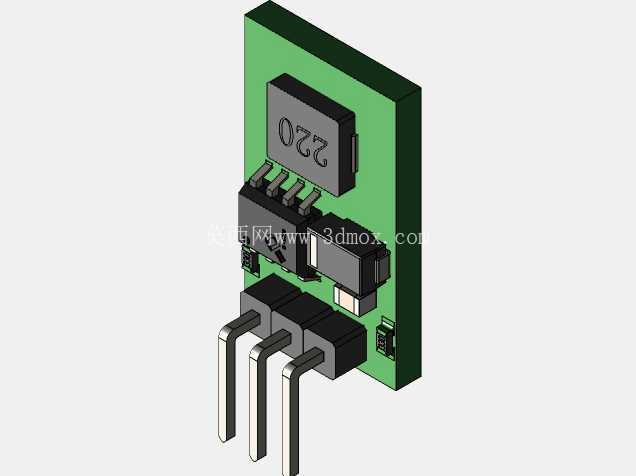

外形尺寸与安装边界方面，这款模块的PCB长宽尺寸控制在30mm*40mm左右，三个直插引脚的长度为10mm左右，引脚直径0.8mm，既能插入面包板的插孔，也能穿过厚度2mm以内的PCB板进行波峰焊或者手工焊接。安装时需要注意，模块的背面没有布置突出的元件，可以直接贴装在绝缘的安装面上，不需要额外预留背面的元件空间；正面最高的元件是功率电感，高度约8mm，因此安装时正面需要预留至少10mm的高度空间，避免和上层结构件挤压元件。模块的工作环境温度范围覆盖常规工业级设备的使用要求，在自然对流散热的条件下，1A满负载工作时，板上最高温度点出现在功率电感和整流二极管位置，不会超过元件的额定工作温度，不需要额外加装散热片就能长时间稳定工作。

在结构建模的过程中，所有元件的尺寸都按照实际量产元件的规格书1:1绘制，包括功率电感的屏蔽罩结构、控制芯片的引脚轮廓、直插引脚的倒角、电容的厚度和高度都做了精准还原，PCB板的厚度按照常规1.6mm的FR4板材设置，丝印层的标识也和实际板卡一致，在做整机结构装配的时候，可以直接把这个模块的三维模型导入装配体，检查和周边结构件、其他板卡的干涉情况，不需要反复打样验证安装空间，能大幅缩短小型电子设备的结构开发周期。对于做小型智能硬件、电子实验装置、低功耗控制设备的结构工程师来说，这个模型可以直接复用在供电模块的选型装配环节，不需要自己从零开始绘制模块的三维轮廓，能节省不少建模的时间。
