搭载ESP32CAM的履带式巡检移动载具

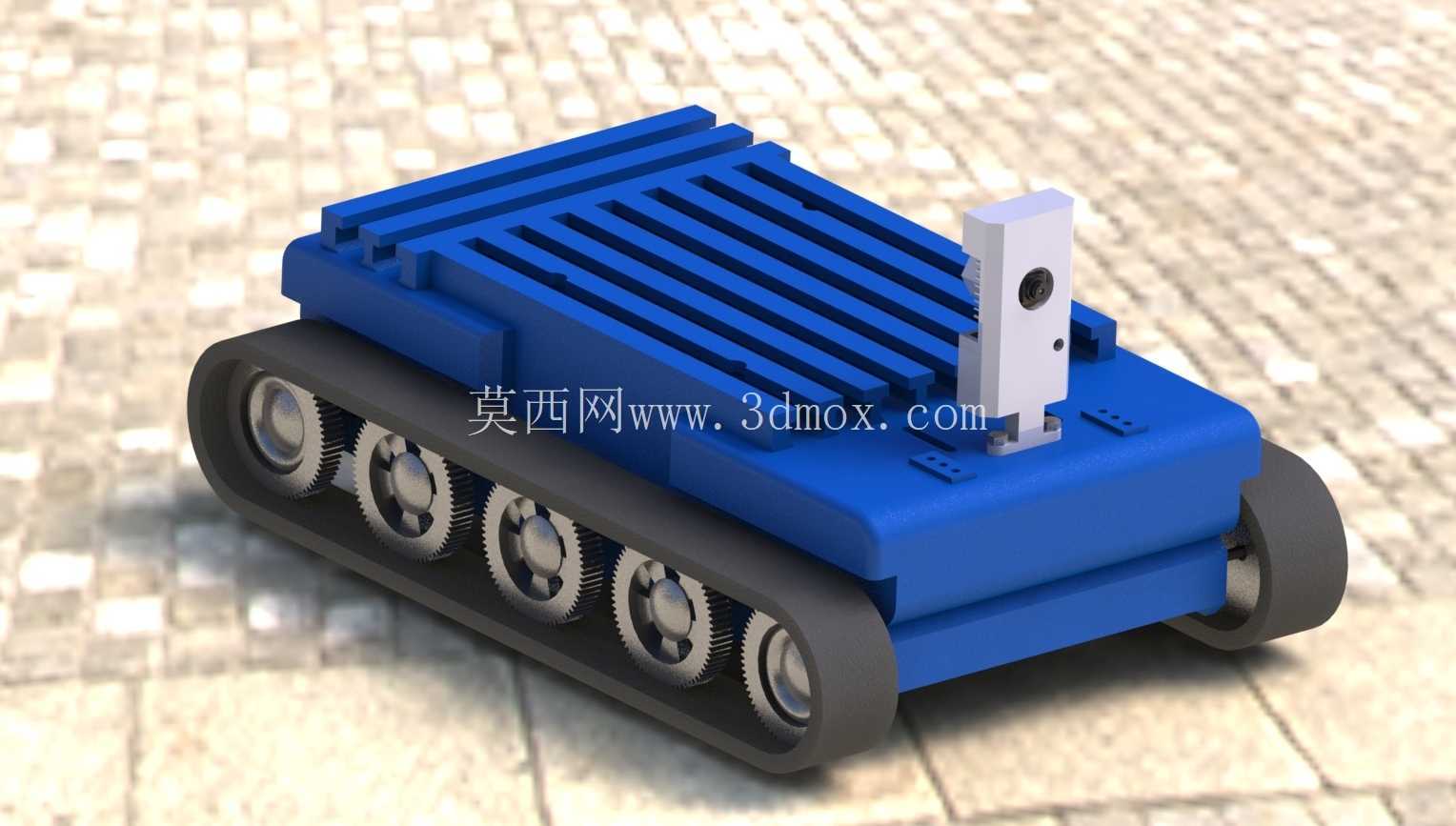

　　这款履带式移动载具的设计初衷，是为小型视觉巡检、近距离环境探测场景提供可直接改制的硬件载体，核心搭载ESP32CAM视觉采集模块，整体结构采用模块化拆分思路，所有外露安装位都预留了通用螺孔，方便使用者根据实际需求加装额外传感器、小型机械臂或者补光组件。从实际应用场景来看，这类小型履带载具可适配室内管道巡检、仓储区域定点巡查、教学实验平台搭建、狭小空间环境探测等多种工况，相比轮式结构，履带式接地比压更小，在瓷砖、地毯、碎石路面甚至小坡度的粗糙地面都能保持稳定行进，不会出现轮式结构容易打滑、越障能力不足的问题。

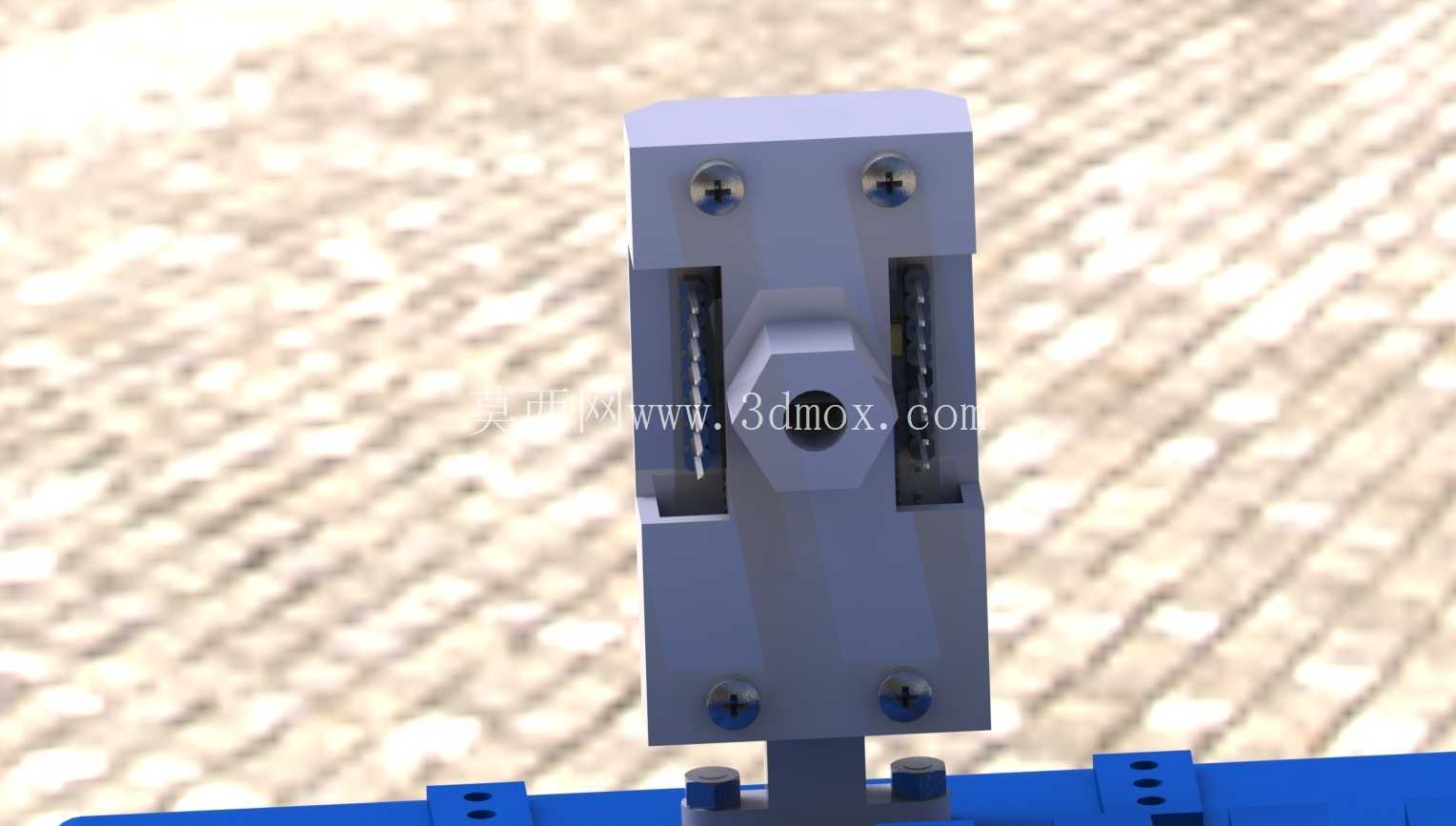

　　结构设计上，载具主体舱体采用一体化槽型布局，上层的格栅式凸起并非装饰结构，一方面是为了增加壳体的结构强度，减少薄壁结构长时间受力出现的翘曲变形，另一方面格栅之间的凹槽可以直接绑扎固定额外的扩展模块，不需要额外打孔破坏壳体结构。视觉模块的安装位设置在舱体前端的居中位置，安装座预留了2mm的高度调节余量，使用者可以根据镜头视场角的需求，通过增减垫片调整摄像头的俯仰角度，避免出现视野被履带或者舱体边缘遮挡的问题。安装座的固定螺孔采用M3规格，和市面上绝大多数ESP32CAM模组的安装孔位完全匹配，不需要额外做转接件就能直接固定。

　　行走部分的履带采用橡胶材质适配的轮组布局，主动轮设置在舱体后端，从动轮在前端，中间布置五组负重轮，负重轮的轮轴直接嵌入舱体侧壁的预留轴孔，不需要额外的轴承座固定，简化装配流程的同时也能保证轮系的同轴度，避免履带运行过程中出现脱轨、偏磨的问题。履带的张紧度可以通过前端从动轮的滑槽结构调整，松开固定螺丝后滑动从动轮位置即可调整张紧力，调整到合适位置后拧紧螺丝就能锁死，不需要额外设计张紧轮结构，进一步压缩了整体的体积和零件数量。

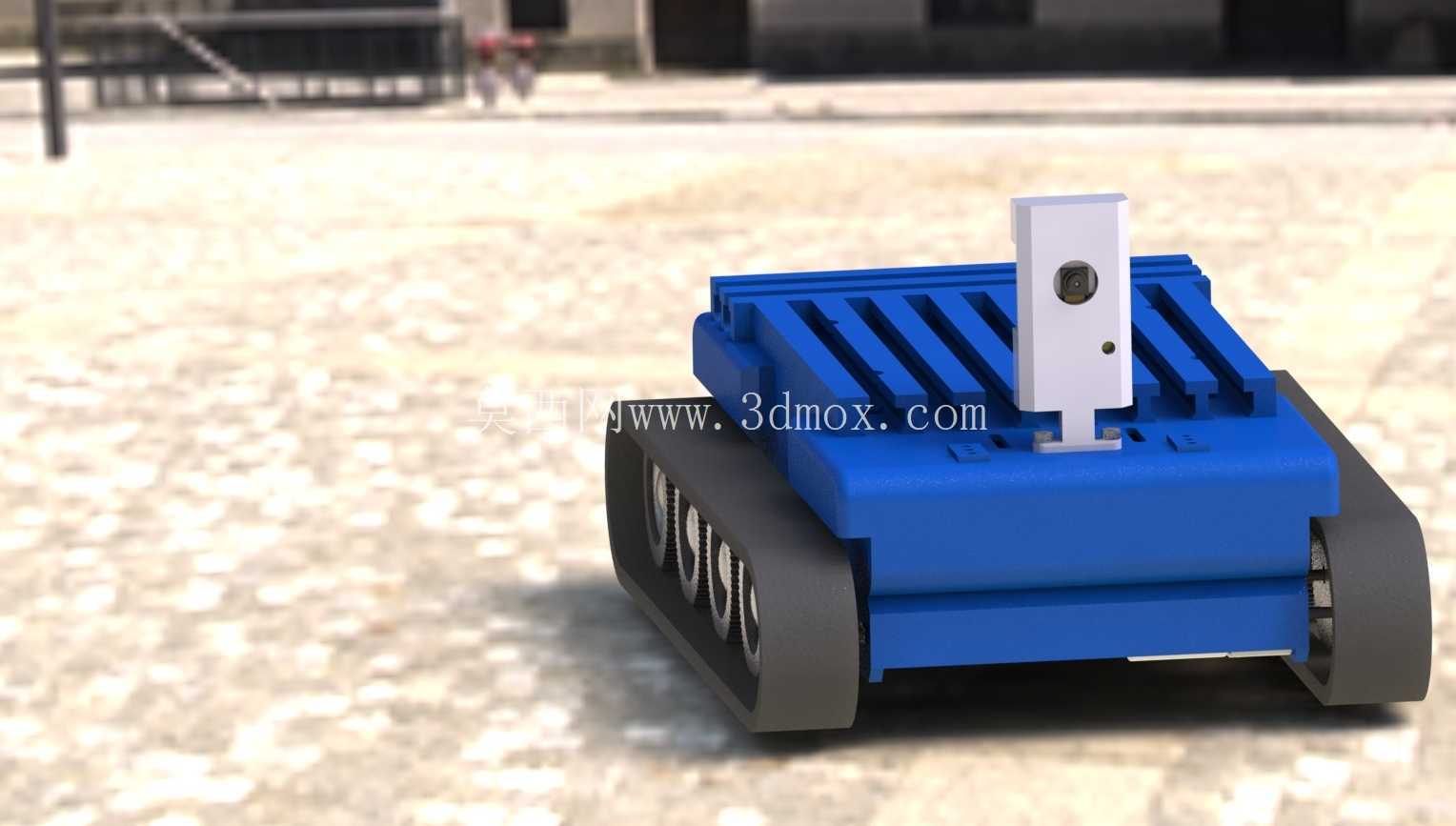

　　安装边界方面，载具整体宽度控制在100mm以内，长度不超过180mm，舱体内部的净空尺寸足够容纳两节18650电池、直流减速电机驱动板以及ESP32CAM的主控板，所有走线都可以通过舱体侧壁的预留线槽布置，不会出现走线外露被履带卷入的问题。舱体上盖和下壳的固定采用四组M3x10规格的螺丝，对应位置都设计了带内螺纹的凸台，不需要预埋铜螺母就能直接拧紧固定，对于3D打印制作的场景非常友好，打印完成后只需要简单清理支撑就能完成装配，不需要做额外的攻丝处理。舱体前端的视觉模块安装座突出舱体表面8mm，保证镜头的水平视野不会被舱体边缘遮挡，垂直方向的视野覆盖范围从载具前方10cm位置到无穷远，满足近距离避障和图像采集的需求。

　　从设计细节来看，所有棱边都做了R2的圆角处理，一方面是避免3D打印过程中出现应力集中导致的层间开裂，另一方面也能减少使用过程中尖锐边角刮擦线缆或者操作人员的问题。履带轮的齿形和市面上常见的小型橡胶履带完全匹配，使用者如果需要更换不同材质的履带，不需要重新设计轮组结构，直接采购标准件就能替换。舱体底部预留了电池仓的卡扣位，可以直接固定标准尺寸的18650电池盒，不需要额外打胶或者绑扎固定，方便后期更换电池。整个载具的零件拆分全部遵循免支撑打印的原则，所有结构的悬空角度都大于45度，打印过程中不需要添加额外的支撑结构，大幅降低打印难度和材料损耗，即使是入门级的FDM3D打印机也能顺利打印出所有零件，不会出现严重的打印缺陷。

　　实际使用过程中，这款载具可以通过ESP32CAM自带的WiFi功能实现图像回传和运动控制，不需要额外加装图传模块，整体重量控制在300g以内，搭配两节2000mAh的18650电池可以连续运行40分钟以上，满足短距离巡检、教学演示等场景的使用需求。如果需要更大的负载能力，也可以将舱体内部的直流减速电机更换为更大扭矩的型号，电机安装位的尺寸预留了足够的调整空间，适配20mm直径以内的N20系列减速电机，不需要修改壳体结构就能完成替换。
