适配OpenMV的多光谱热成像传感模块结构设计

在嵌入式机器视觉与热感知融合的项目落地过程中，单靠可见光传感器很难覆盖温度场检测、热源排查这类需求，而独立的热成像模组往往需要额外做驱动适配、结构固定，还要解决和可见光采集单元的视场匹配问题，这款多光谱热像仪模块的结构设计，就是针对OpenMV Cam平台做的一体化适配方案，从硬件安装到光路对齐都做了前置的工程化处理，省去了开发者自行拼接两套传感单元的大量调试工作。

从实际应用场景来看，这类模块常被部署在小型巡检机器人的前端感知端，用来识别设备过热点位、排查线路接触不良的隐患，也可以集成到便携式工业测温手持终端里，在不接触被测物体的前提下同步采集可见光画面与热分布数据，部分实验室的非接触式温度场观测、小型无人机的低空热源搜寻场景里，也能见到这类集成模组的身影，相比分体式的热成像+可见光相机组合，它的整体体积更小，安装固定的难度更低，不需要额外设计两套独立的固定支架，也不用反复校准两个传感器的光轴平行度。

功能特性上，模块同时集成了两套传感单元，一套是适配FLIR Lepton 1/2/3系列的热成像传感器接口，能够采集被测场景的红外热辐射数据，输出对应温度分布的热图像，另一路是1MP分辨率、120FPS帧率的彩色全局快门传感器，全局快门的设计可以避免拍摄高速运动物体时出现的果冻效应，适配运动场景下的图像采集需求，两路传感器的数据可以同步输出，在处理端直接实现热图像与可见光图像的像素级融合，既能看到被测物体的实际外观轮廓，也能对应到每个位置的温度数值，解决了单一热成像传感器画面细节不足、单一可见光传感器无法感知温度分布的痛点。

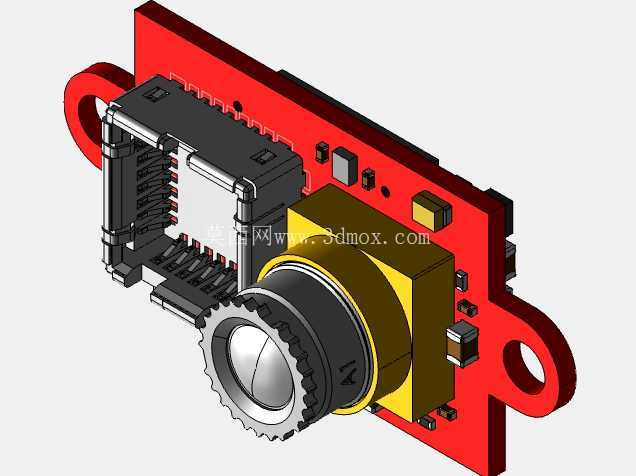

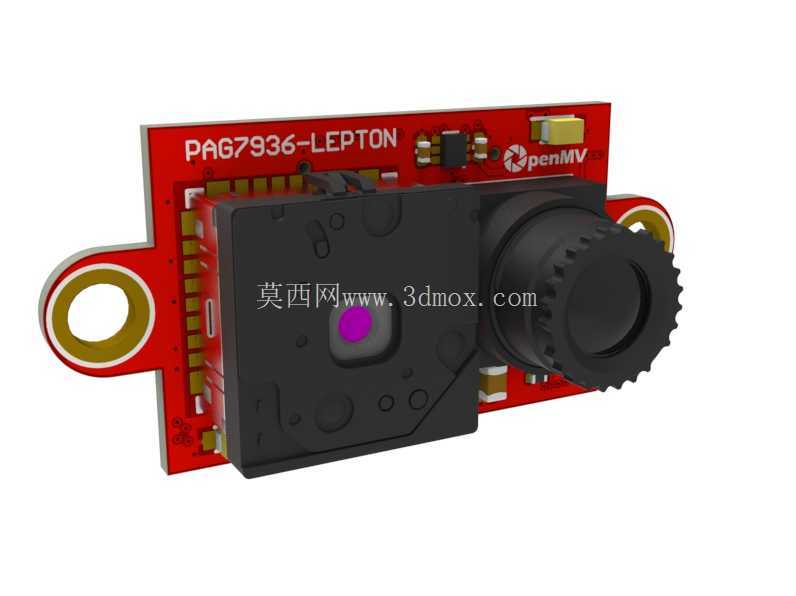

设计思路上，整个模块采用红色PCB作为承载基底，将热成像传感单元、可见光镜头单元、接口电路全部集成在同一块电路板上，两个传感单元的安装位置经过精准定位，保证光轴间距控制在合理范围内，减少后续图像融合时的视差校正工作量。电路板两侧预留了带金属衬套的安装孔，安装孔的位置和OpenMV Cam的扩展接口安装位完全匹配，不需要额外做转接件就可以直接固定在OpenMV主板上，金属衬套的设计可以避免反复拆装时PCB孔位出现磨损，提升模块的安装耐用性。镜头部分采用标准的M12接口镜头座，用户可以根据实际的视场角需求更换不同焦距的可见光镜头，热成像传感器的保护窗口做了凹陷设计，避免日常安装、使用过程中刮蹭到红外传感窗口的镀膜，影响热辐射采集的准确性。

外形尺寸与安装边界方面，整个模块的整体轮廓控制在和OpenMV Cam本体接近的尺寸范围内，安装后不会过多超出主板的边缘，适合集成到空间受限的嵌入式设备内部。模块的总厚度控制在较低水平，安装后镜头前端到PCB背面的距离不会和OpenMV主板上的原有元件产生干涉，接插件部分采用和OpenMV扩展口一致的引脚定义，直接插接就可以完成电气连接，不需要额外飞线。安装孔的孔径适配M2规格的固定螺丝，两个安装孔的中心距和OpenMV Cam两侧的安装孔位完全对齐，固定后模块和主板之间保持均匀的间隙，既可以保证接插件连接可靠，也能留出足够的空气流通空间，避免传感器工作时产生的热量堆积影响测温精度。在做整机结构设计时，只需要在外壳对应两个镜头的位置预留通光孔，通光孔的尺寸要略大于镜头的最大外径，同时要注意热成像窗口前方不能放置会阻挡红外辐射的透明材质，普通亚克力、玻璃会大幅衰减红外信号，需要选用专门的红外透过材料做窗口片，可见光镜头前方则可以根据需求加配防尘镜片。

从结构可靠性角度考虑，模块上的较重元件比如镜头座、热成像传感器都做了局部的PCB加强设计，避免在震动环境下出现元件松动、光轴偏移的问题，电路板边缘做了圆角处理，防止安装时划伤操作人员或者其他线路，所有贴片元件的布局都避开了安装孔的受力区域，拧紧固定螺丝时不会对周边元件产生挤压应力。
