近似比例袋鼠运动控制器PCB结构

在小型移动机器人、桌面级自动化实验平台、创客类智能小车项目的电控系统搭建环节，运动控制器是衔接上位机指令与驱动执行端的核心部件，这类控制器往往需要紧凑安装在设备有限的电控仓内，前期做结构布局时，如果没有精准的占位模型，很容易出现安装孔位干涉、接插件插拔空间不足、与周边电池、驱动板等元件挤压的问题。这个袋鼠运动控制器的近似比例PCB模型，就是专门针对结构布局阶段的空间校核需求搭建的，不需要完全复刻内部电路细节，核心是还原板上所有外接元件、接插件的外形轮廓与安装高度，给结构设计提供可靠的占位参考。

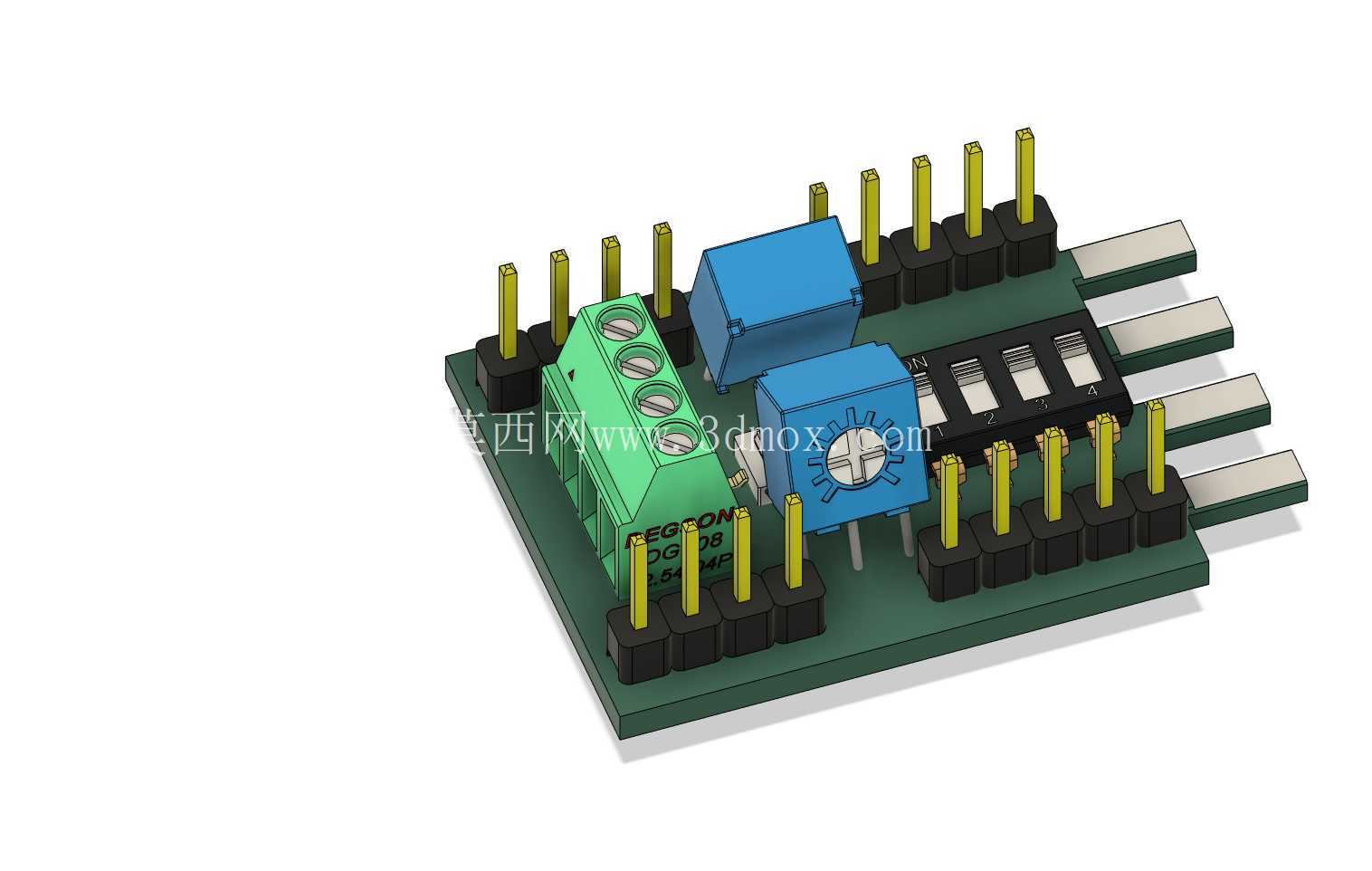

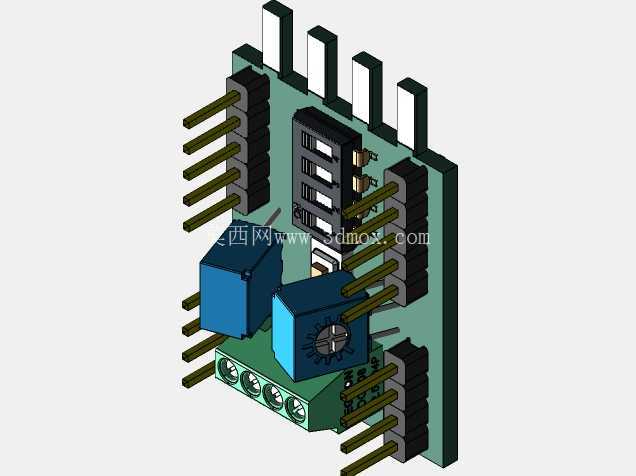

从实际应用场景来看，这类小型运动控制器多用于轮式机器人的差速控制、小型机械臂的单轴点位驱动、教学实验平台的运动执行单元，安装时通常通过板上的四个安装孔固定在电控安装板上，周边需要预留接线、调试的操作空间，排针侧需要对接杜邦线或者排线，端子侧需要接入电源与电机输出线，DIP开关与电位器侧需要预留手指操作的空间，不能被周边结构件遮挡。模型搭建时优先还原了PCB基板的整体轮廓，板上的元件按照实际手工测量的尺寸做了等比例还原：绿色的接线端子块位于板的一侧，是电源与大功率输出的接线位，高度突出板面，建模时保留了端子的接线孔位轮廓与螺丝固定位的凸起，方便布局时核对接线方向；两个蓝色的元件分别是继电器与可调电位器，电位器顶部保留了调节旋钮的一字槽轮廓，还原了实际调节时需要的顶部操作空间；板边两排2.54mm间距的直插排针，按照实际针数、针长、塑料底座高度做了还原，排针的伸出长度直接决定了对接排线后的整体高度，是电控仓垂直空间校核的关键尺寸；板上的黑色DIP开关保留了拨码的凸起轮廓，还原了拨码操作需要的侧面空间。

设计思路上完全围绕结构占位需求展开，没有做内部电路层的建模，所有元件的外形都做了适度简化，去掉了不影响空间判断的微小倒角、丝印细节，既保证了布局参考的准确性，又不会因为模型过于细碎影响装配时的运行效率。安装边界方面，模型还原了PCB板的整体长宽尺寸，板边伸出的排针与端子都按照实际突出尺寸做了延伸，布局时不仅要考虑PCB板本身的安装投影，还要预留排针对接排线后额外占用的宽度，端子接线后导线的弯曲半径空间，电位器调节时螺丝刀的操作空间，DIP开关拨码时的手指操作空间。在小型机器人的电控仓布局中，这类控制器通常会和电机驱动板、电池模块、通信模块叠装或者并排安装，用这个模型做前期布局，可以提前发现排针和相邻板件的干涉、端子和仓壁的距离不足、调节元件被结构件遮挡无法操作等问题，避免后期打样后出现装配问题反复修改结构。另外板上的元件高度差也做了准确还原，最高的元件是接线端子，其次是电位器与继电器，排针的高度略低于端子，布局时如果要在控制器上方叠加其他板件，需要按照最高元件的高度预留支撑柱的长度，防止上层板压到板上的元件造成损坏。对于做小型智能设备结构设计的工程师来说，这类近似比例的占位模型实用性很强，不需要等待实际样品到手测量，就能提前完成整体电控部分的布局规划，大幅缩短项目前期的结构设计周期，减少打样迭代的次数。
