小型麦克纳姆轮搬运机械臂运输车结构

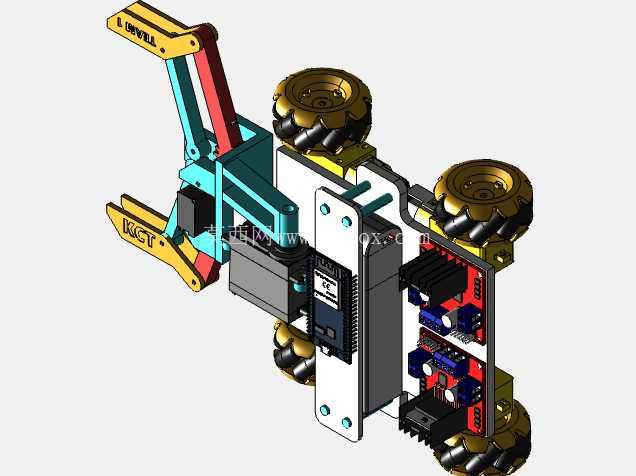

　　从结构设计逻辑来看，整机采用分层布局思路，最底层为移动行走层，搭载四个麦克纳姆轮，每个轮组独立连接驱动单元，可实现全向移动动作，包括原地旋转、横向平移、斜向行进等，不需要预留传统轮式设备的转向半径，能够在宽度不足1米的通道内完成灵活走位，适配密集排布的作业工位通行需求。行走层上方为控制与动力集成层，将驱动控制板、电源模块、通信模块集中安装在立板结构上，立板采用镂空减重设计，既保证结构支撑强度，又能为各个电气元件预留足够的散热空间，同时所有接线都沿立板预设的走线槽排布，避免线缆外露被轮组或者外部结构剐蹭，提升设备运行的可靠性。这款小型移动搬运设备的设计初衷，是面向狭小作业空间内的轻载物料转运需求，常见于电子制造车间的工位间物料配送、实验室样本转运、小型仓储区域的零散货位调整等场景，这类场景普遍存在通行通道狭窄、转向空间不足、需要对接不同高度工位的作业需求，传统的轮式转运设备要么转向半径过大无法在窄道通行，要么没有搭载作业执行机构，只能完成单纯的运输动作，无法实现物料的取放对接，需要额外搭配人工或者固定式机械臂完成上下料，整体作业链路存在断点。

　　立板侧方搭载的双自由度机械臂执行端，采用夹爪式结构，臂体采用型材拼接设计，两个关节处分别配置驱动单元，可实现一定范围内的俯仰与开合动作，夹爪的开合行程可根据搬运物料的外形尺寸调整，能够适配规则盒装物料、小型工装夹具、轻质零部件的夹取作业，夹爪表面贴有防滑缓冲垫，避免夹取过程中刮伤物料表面，同时增大接触摩擦力，防止转运过程中物料滑落。整机的尺寸边界控制十分严格，宽度控制在20厘米以内，长度控制在30厘米以内，这个尺寸设计能够让设备顺利通过大多数车间内的人行通道、设备间隙，甚至可以搭载在小型升降梯内完成跨楼层的物料转运，不需要对现有作业场地的通道、工位进行大规模改造，降低了设备落地的适配成本。在安装边界的设计上，所有轮组的安装座都采用可微调结构，能够根据实际地面的平整度调整轮组的高度差，保证四个轮子都能与地面充分接触，避免出现单个轮子悬空导致的行走打滑、定位偏差问题；机械臂与立板的连接采用快拆式结构，可根据实际作业需求更换不同类型的执行端，比如更换吸盘组件来搬运表面平整的片状物料，更换铲叉组件来搬运底部有支撑间隙的托盘类物料，拓展设备的适用场景。

　　从功能实现逻辑来看，设备的移动与机械臂动作采用协同控制逻辑，当设备行走到目标取料点位时，会先通过轮组的微动调整完成位置校准，再触发机械臂的取料动作，避免因为位置偏差导致夹取失败；在转运行进过程中，机械臂会收起到固定的安全位置，降低整机的重心，避免快速行进过程中出现侧翻，同时防止臂体突出剐蹭到通道两侧的设备或者物料。考虑到轻载转运场景的实际负载需求，整机的结构件大多采用轻质合金与工程塑料材质，在保证结构强度满足5公斤以内负载搬运需求的前提下，尽可能降低整机自重，减少行走过程中的动力损耗，延长单次充电的作业时长。各个驱动模块的安装位置都预留了足够的维护空间，不需要完全拆解整机就能完成驱动轮、控制板、电池的更换维护，降低后期的运维成本。

　　这类小型全向移动搬运设备的设计，核心是在有限的尺寸边界内整合移动、取放、控制的全部功能，不需要依赖外部的轨道或者导引标识就能完成灵活作业，相比大型的AGV转运设备，它的部署成本更低、适配场景更灵活，既可以作为独立的作业单元完成零散的转运任务，也可以多台组网组成小型的转运集群，适配小批量、多频次的物料转运需求，填补了固定式自动化设备与人工搬运之间的设备空白，尤其适合生产空间紧凑、物料转运批量不大但频次较高的作业场景，能够替代人工完成重复性的短距离物料搬运工作，降低作业人员的重复劳动强度，提升工位间物料流转的效率。
