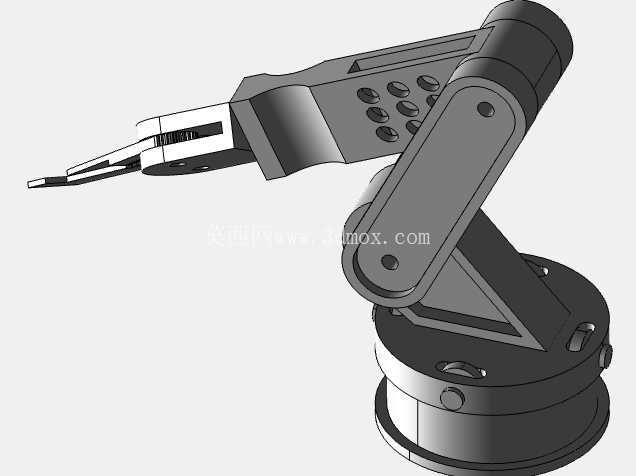

多自由度桌面级小型关节机械臂结构

　　从结构布局来看，它采用了串联多关节的构型，底座部分设计了整周回转的支撑结构，内置的回转支撑位预留了标准舵机或者小型伺服电机的安装空间，底座的安装法兰面预留了四个M4的螺纹孔位，可以直接固定在铝型材工作台或者木质实训台面上，安装时不需要额外加工转接板，底座的总高度控制在75mm，直径120mm，不会占用过多的桌面操作空间，底座侧面预留了走线槽位，所有关节的动力线、信号线都可以从内部空腔穿过，避免外部走线在关节回转时出现缠绕、剐蹭的问题。这款小型关节式机械臂的结构设计，最初瞄准的是桌面级轻载作业场景，在3C电子装配工位上，它可以完成PCB板上小型元器件的拾取、插件辅助对位，也能在教学实训场景中承担机械原理演示、运动学编程验证的载体功能，甚至在小型文创产品的流水线末端，能完成重量不超过500g的小件分拣、码放作业，适配的作业半径覆盖从底座中心向外320mm的环形区域，足够覆盖单人工位的常规操作范围。

　　大臂和小臂的连杆部分采用了等强度的结构设计，连杆的截面做了局部挖空处理，在保证结构刚性的前提下尽可能降低自身重量，减少关节处的负载扭矩，大臂的摆动角度范围设计为-30°到120°，小臂相对于大臂的摆动角度范围为-60°到90°，配合末端腕部的摆动关节，整体可以实现空间内任意姿态的到达，末端执行器采用了平行夹爪的结构，夹爪的开合行程为20mm，夹持面做了防滑纹理处理，可以夹持规则形状的小型零件，夹爪部分也预留了标准安装接口，可以根据作业需求更换吸盘、磁性吸头等不同的末端执行件。

　　设计过程中优先考虑了加工和装配的便利性，所有的连杆结构都可以采用6061铝合金铣削加工，或者采用PLA、ABS材料通过3D打印制作原型，关节处的铰接孔位统一采用标准轴承配合，减少转动时的旷量，每个关节的转动副位置都设计了限位凸台，避免运动过程中出现超程碰撞，损坏结构件或者驱动元件。在安装边界的考量上，机械臂完全展开时的最大水平延伸距离为320mm，竖直方向的最高作业点距离安装面280mm，最低作业点可以到达安装面以下20mm的位置，能够适配工作台面上不同高度的料架、工装位，不需要额外垫高底座。

　　关节处的驱动元件安装位统一适配标准20g舵机的安装尺寸，也可以根据负载需求更换更大扭矩的数字舵机或者小型直流伺服电机，安装孔位做了通用化设计，不需要修改连杆结构就能完成驱动件的替换。在实际应用中，这款机械臂可以搭配开源的运动控制板使用，通过逆运动学解算实现点位运动、连续路径运动，在教学场景中，学生可以直接基于这个结构完成运动控制算法的验证，不需要从零开始设计机械结构；在小型生产场景中，它可以作为大型自动化设备的辅助上料机构，完成小件的转移、排序工作，相比大型工业机械臂，它的结构更紧凑，成本更低，部署时不需要设置安全围栏，适合人机协同的作业场景。结构的细节处理上，所有的棱边都做了R2的倒角处理，避免装配和调试过程中划伤操作人员，连杆上的减重孔同时也可以作为走线的通道，进一步优化外部走线的问题，底座的底部预留了控制板的安装空间，可以将驱动板、接线端子都集成在底座内部，整体外观更整洁，也能保护电气元件不受车间粉尘、碎屑的影响。夹爪的驱动部分采用了齿轮啮合的传动结构，保证两个夹指的对中精度，夹持重复定位精度可以控制在0.5mm以内，满足小型零件的装配对位需求。
