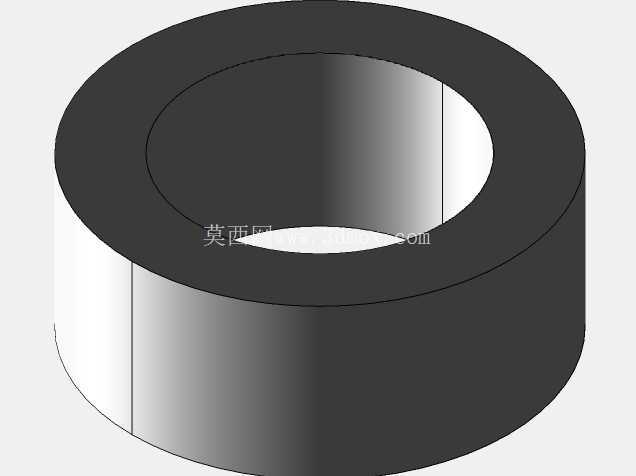

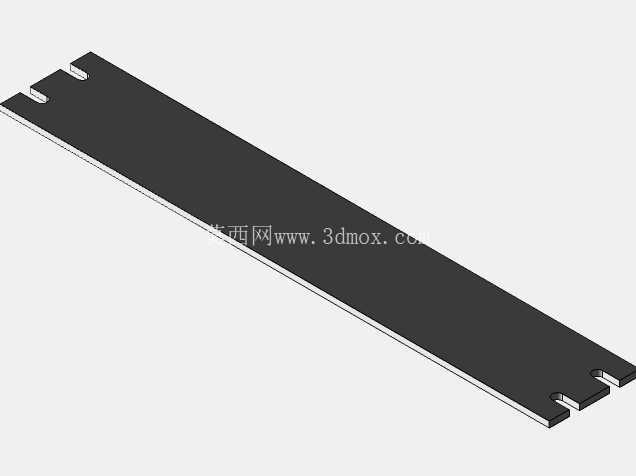

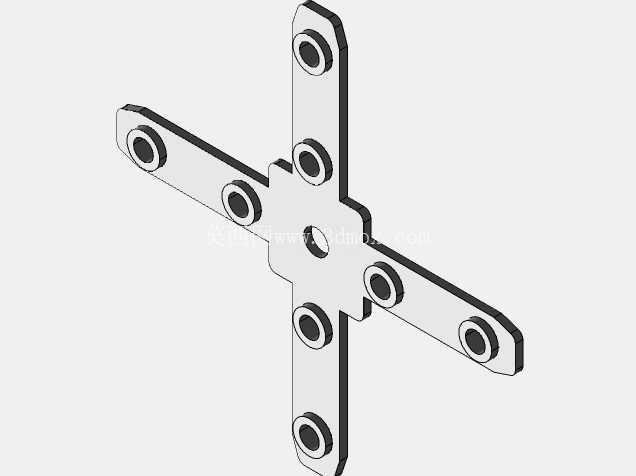

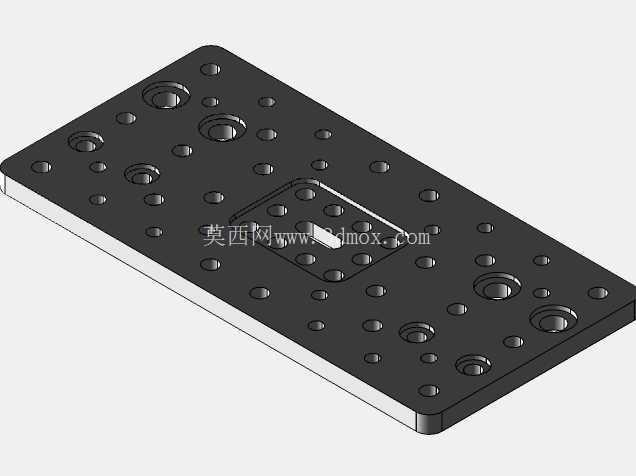

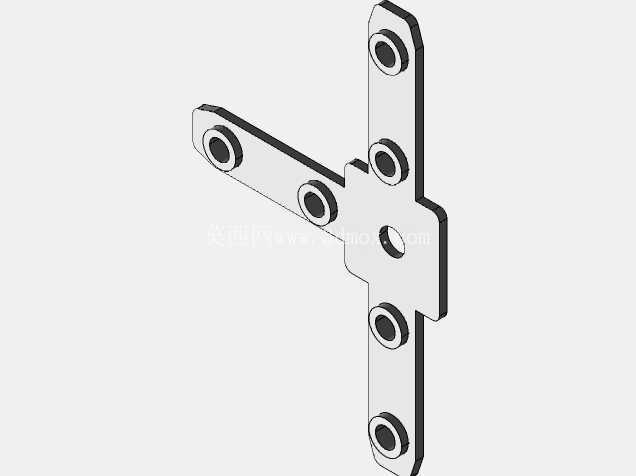

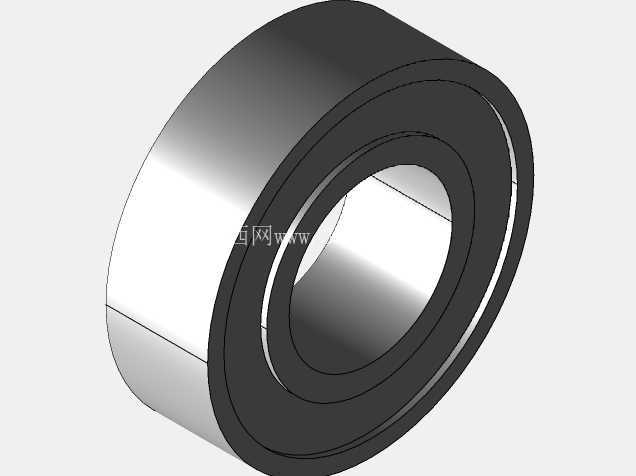

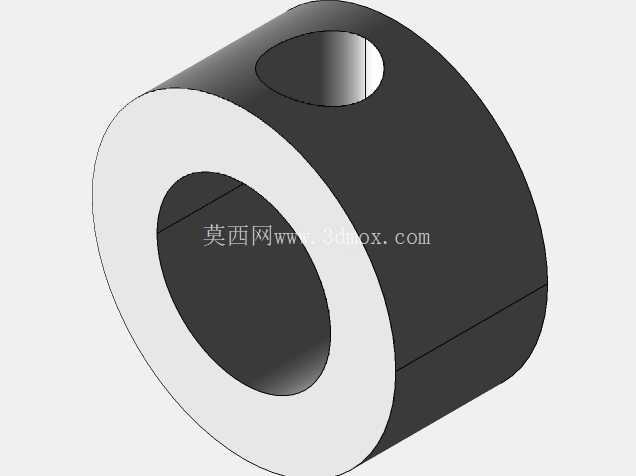

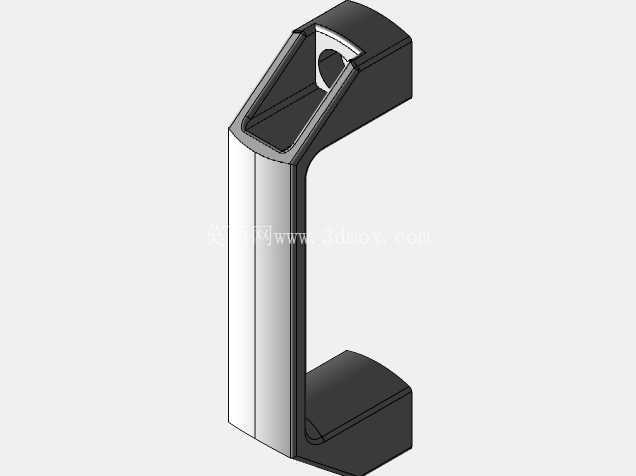

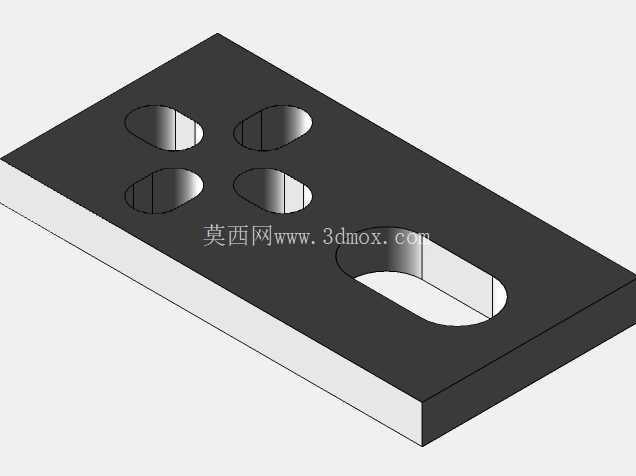

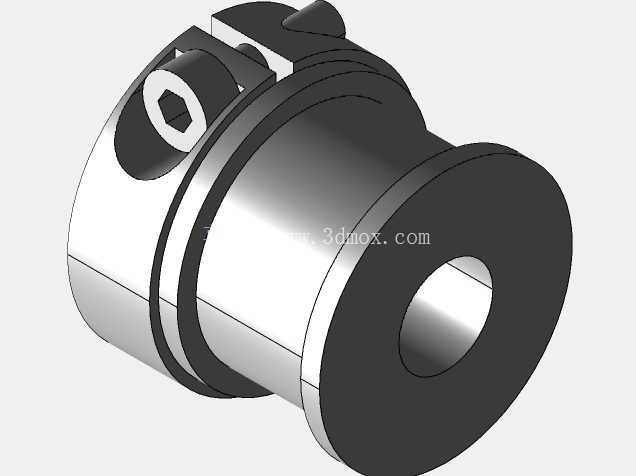

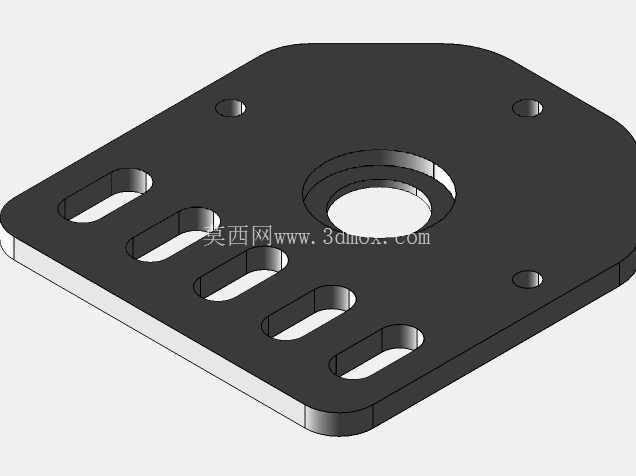

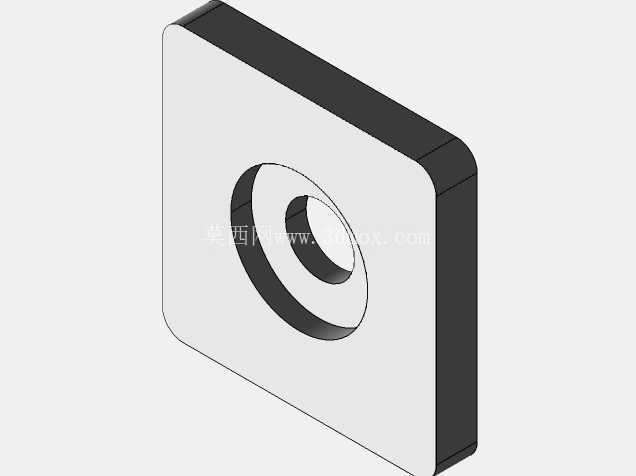

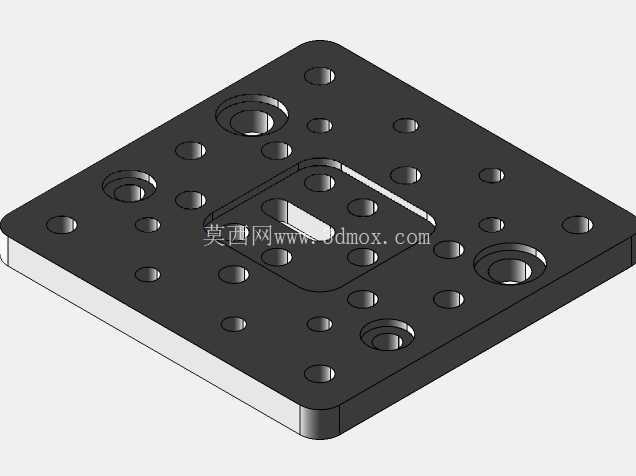

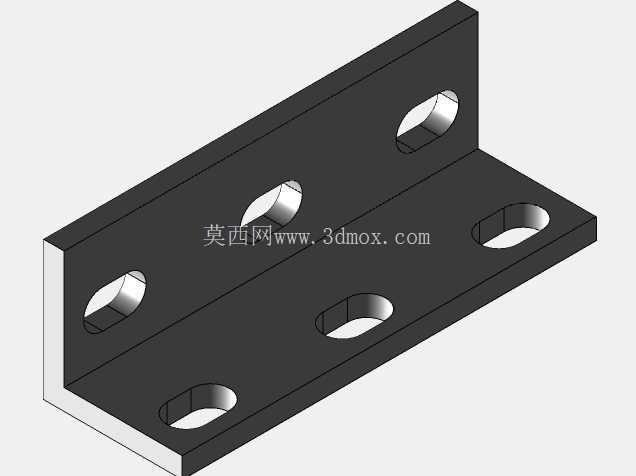

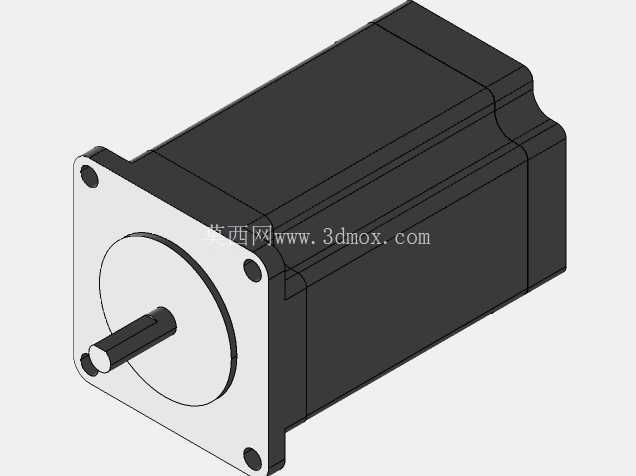

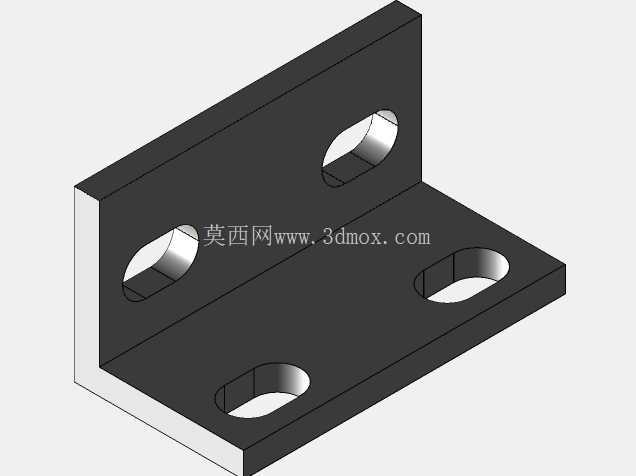

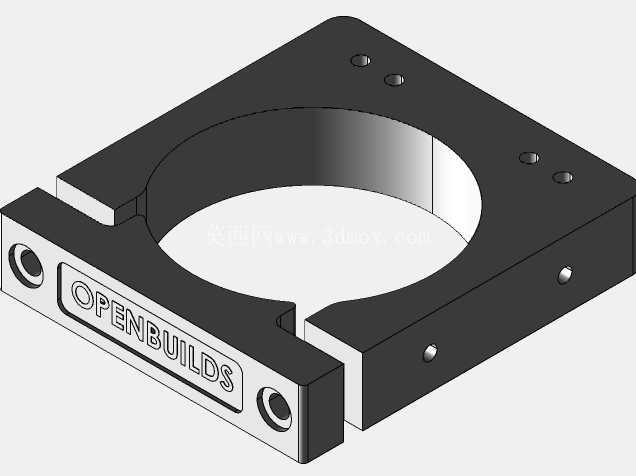

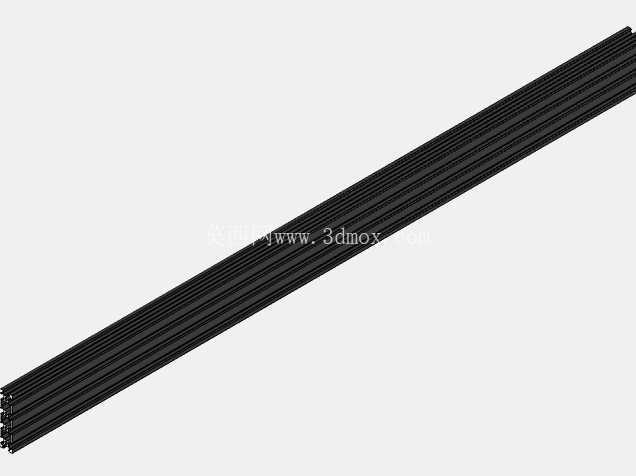

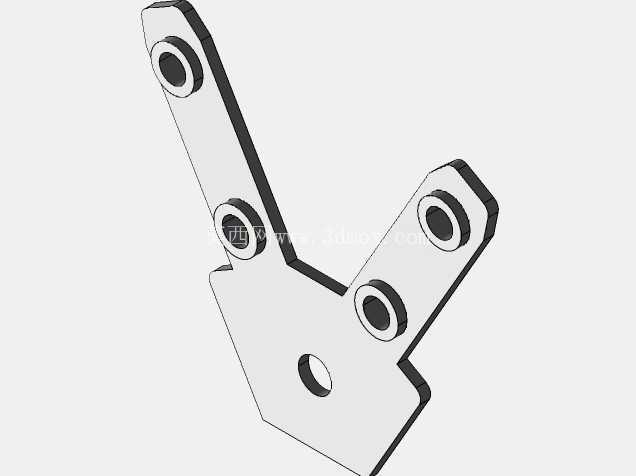

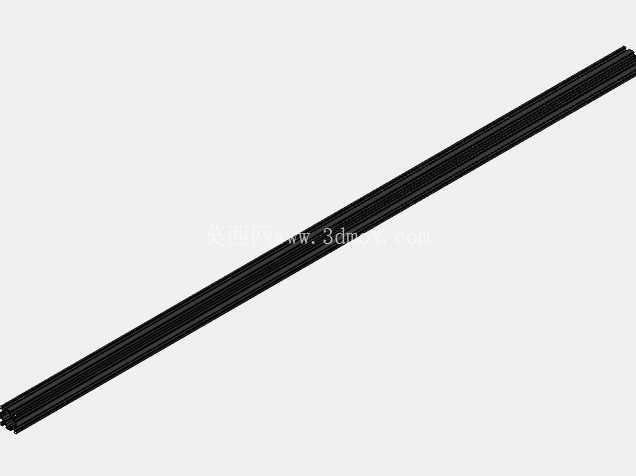

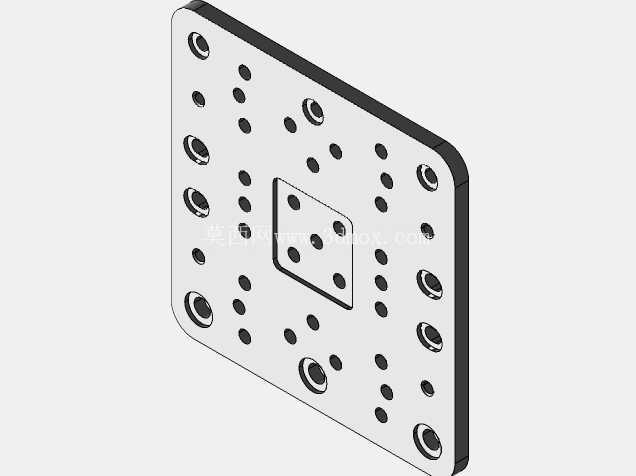

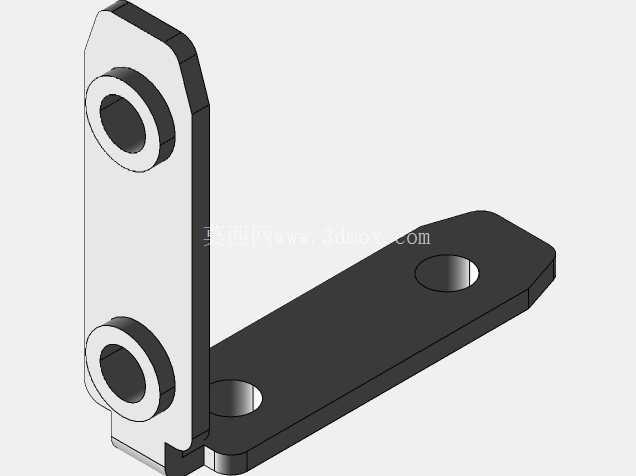

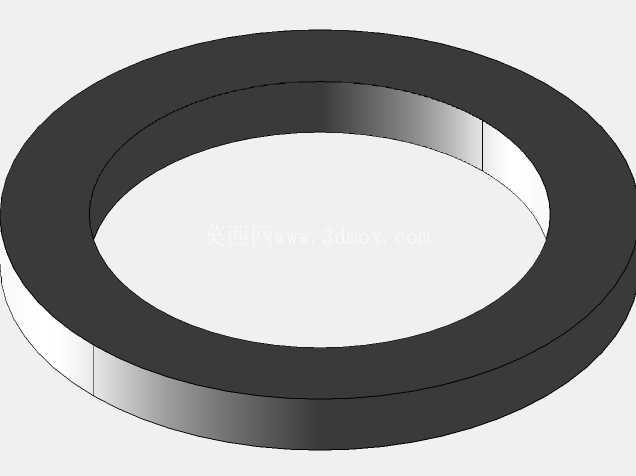

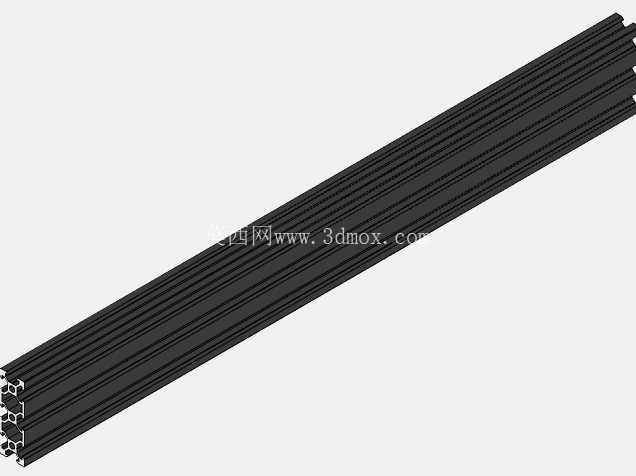

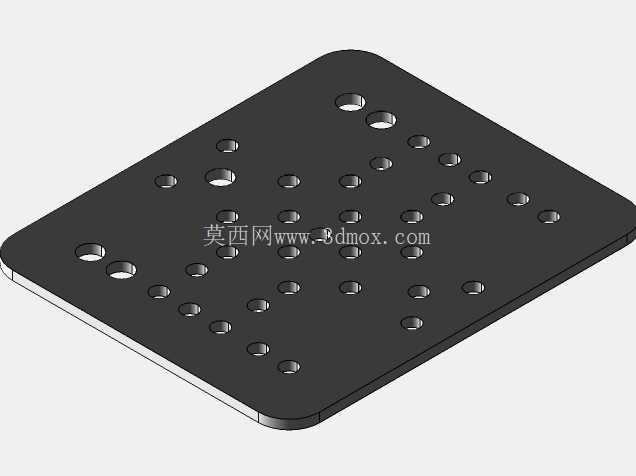

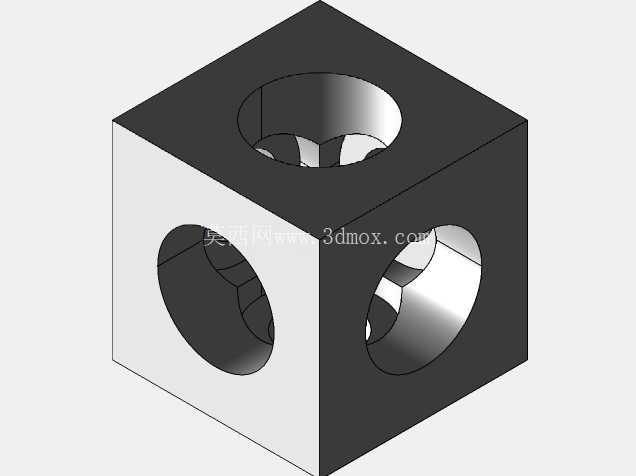

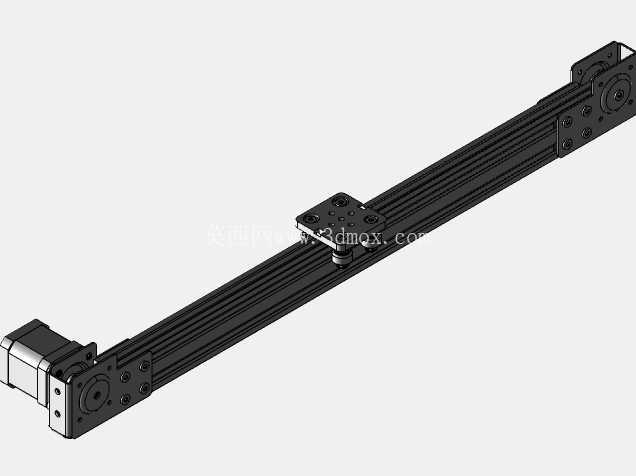

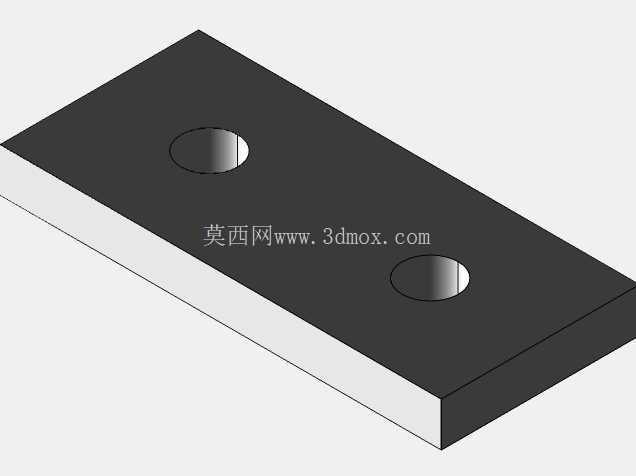

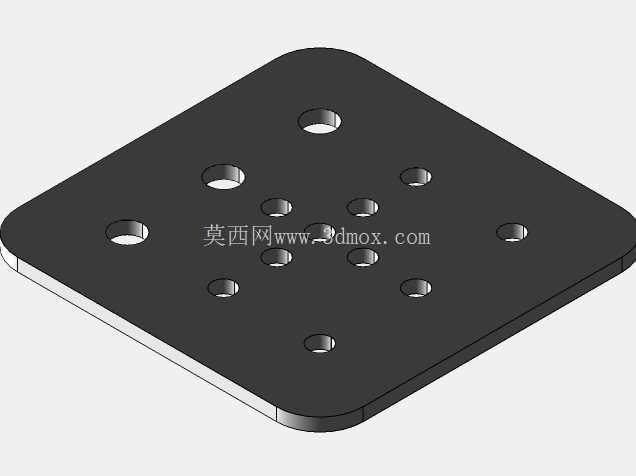

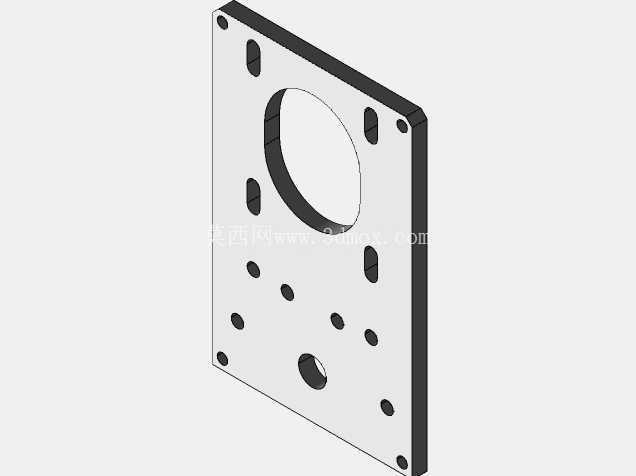

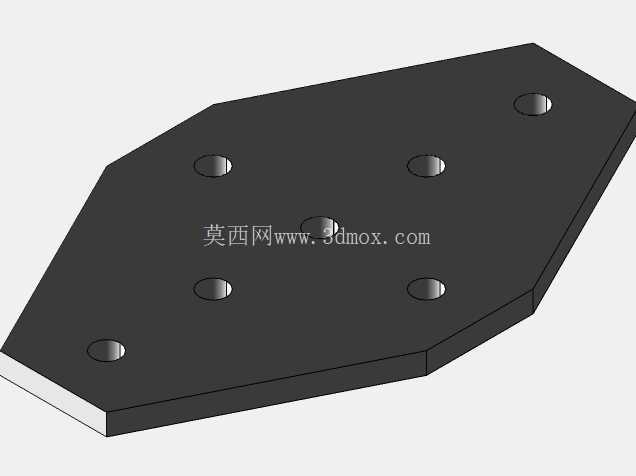

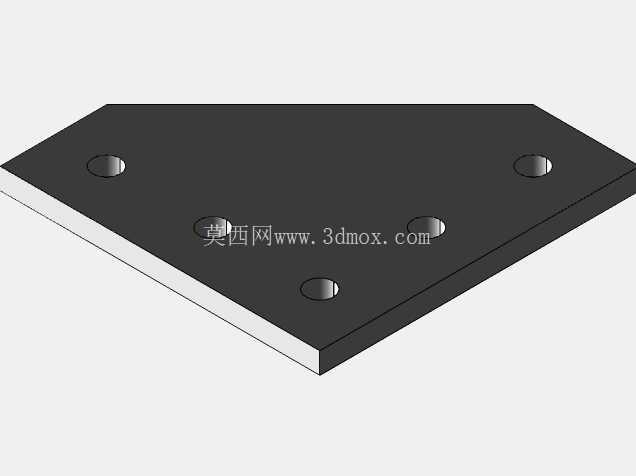

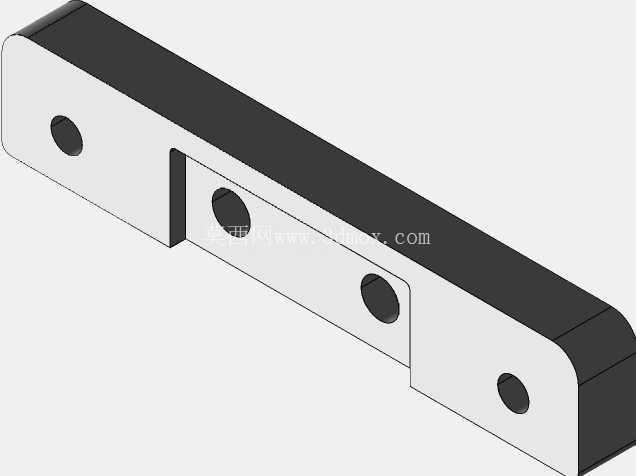

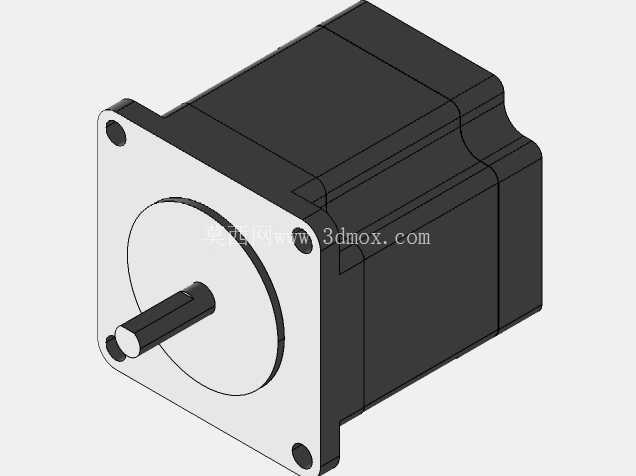

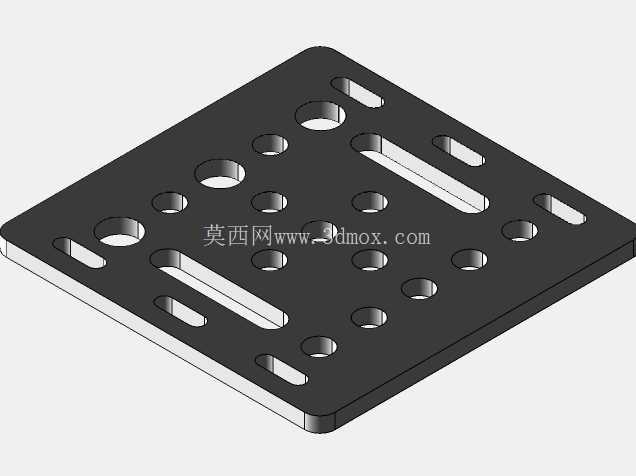

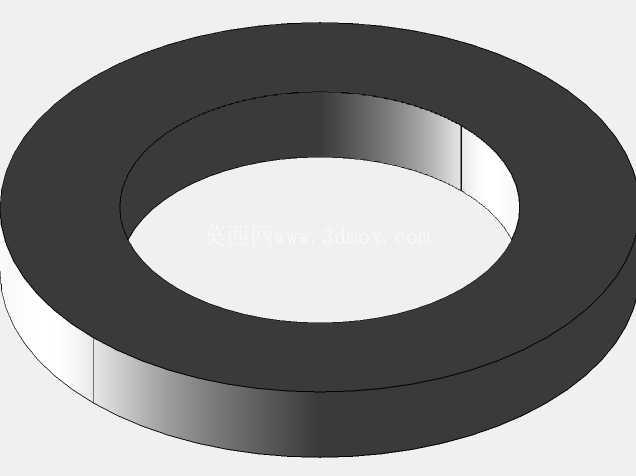

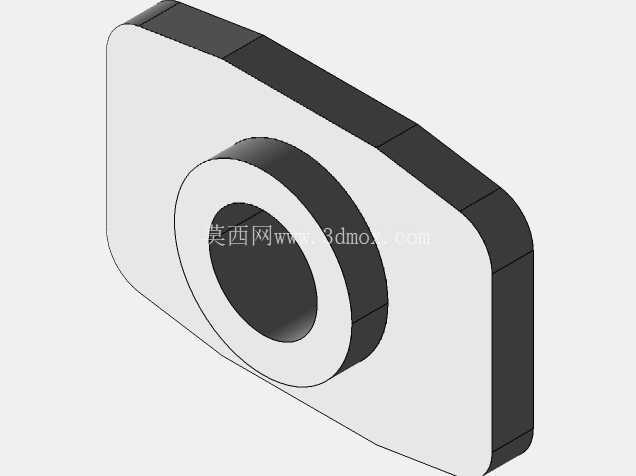

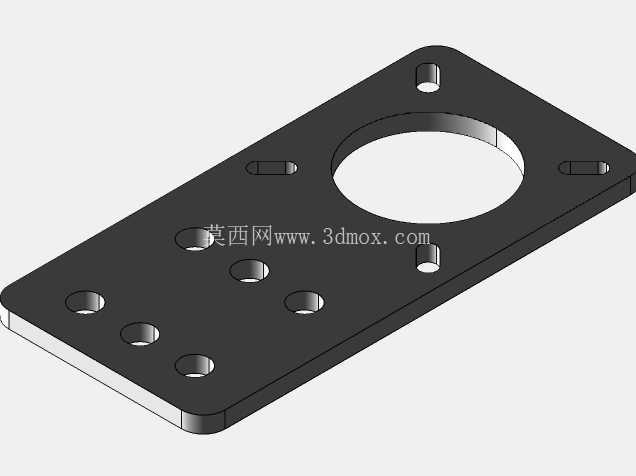

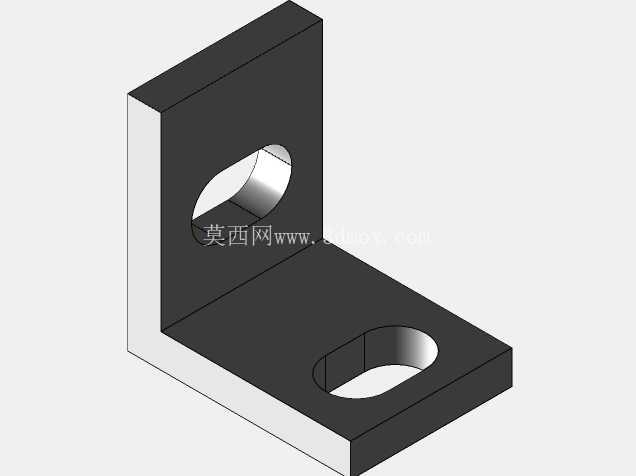

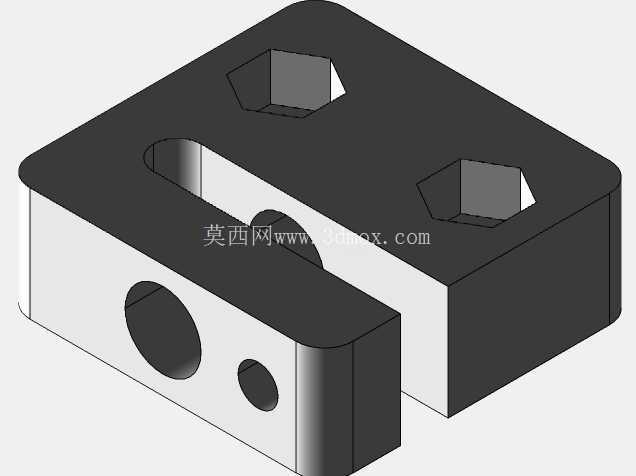

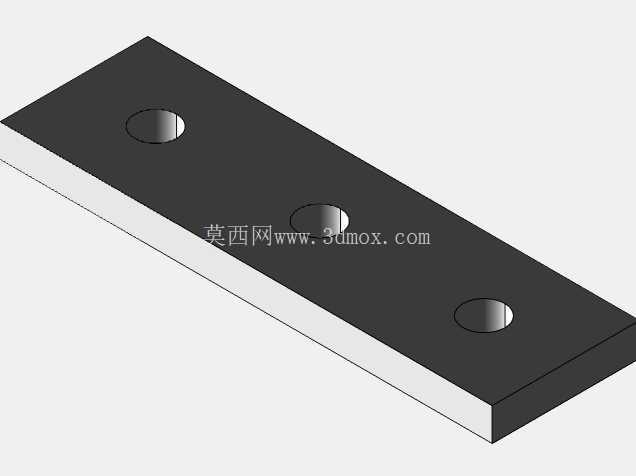

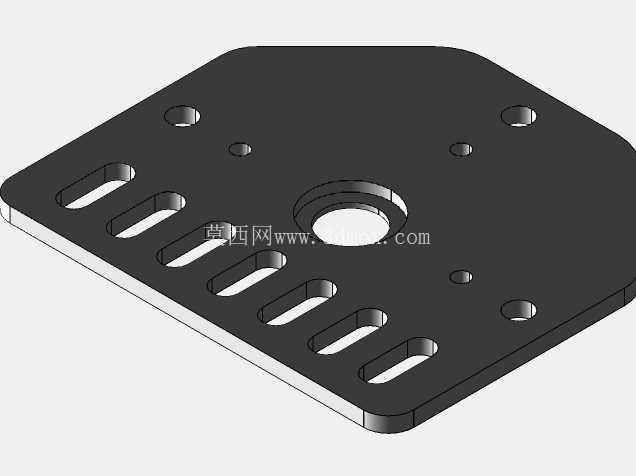

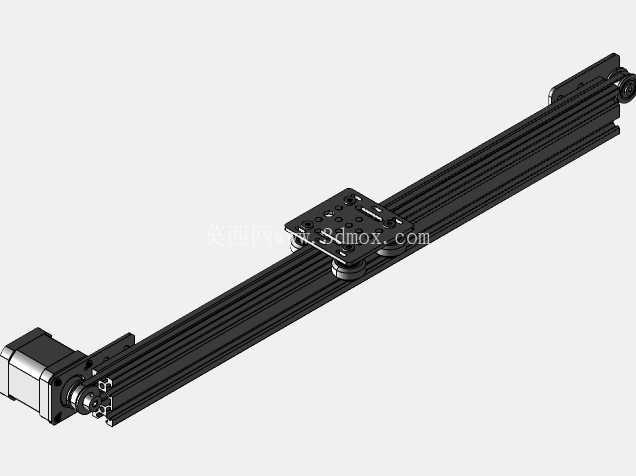

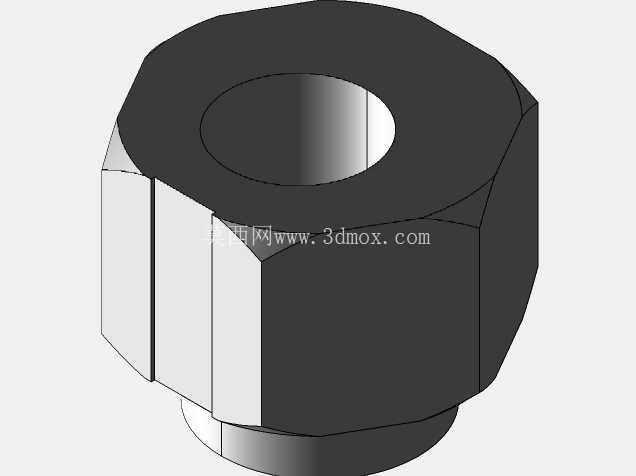

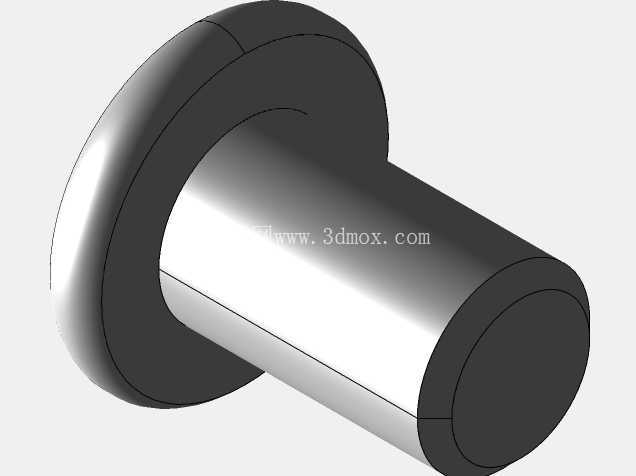

Openbuilds系列空心圆柱隔套结构件

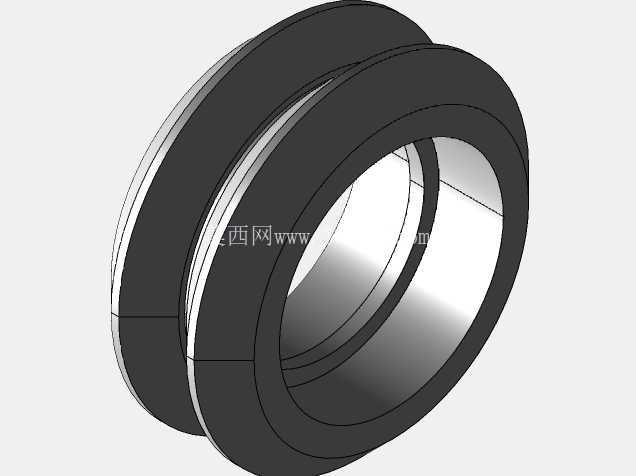

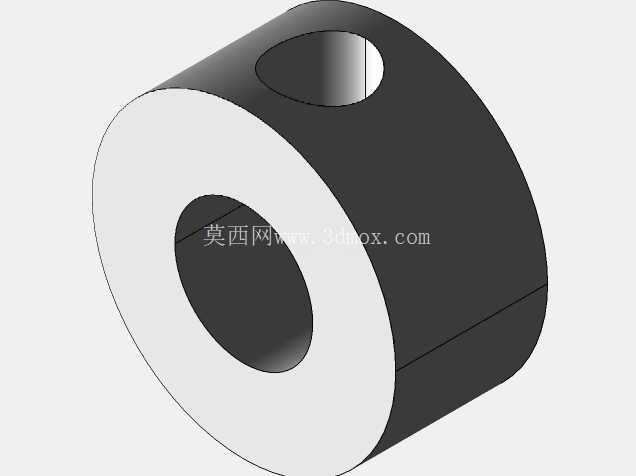

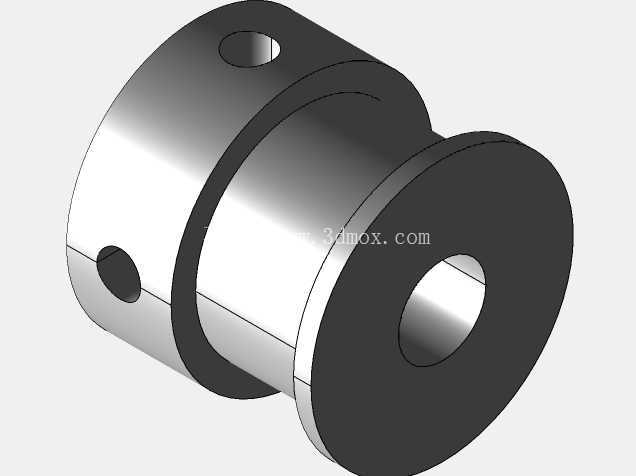

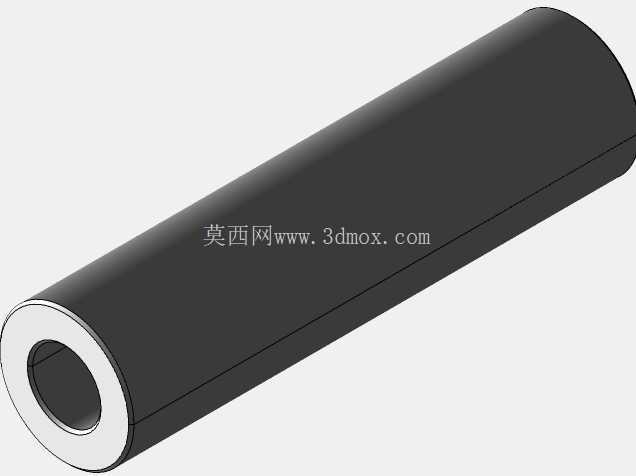

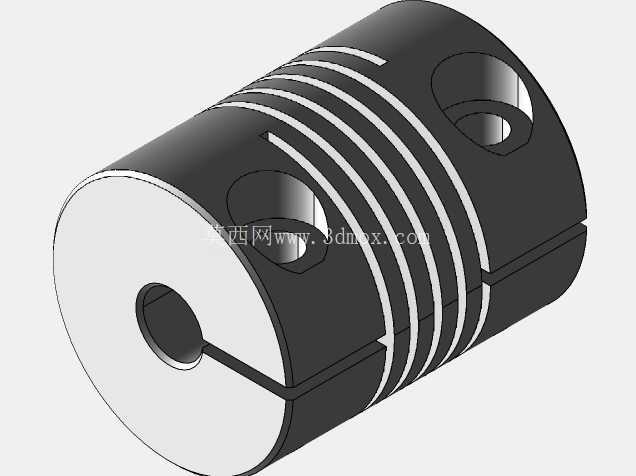

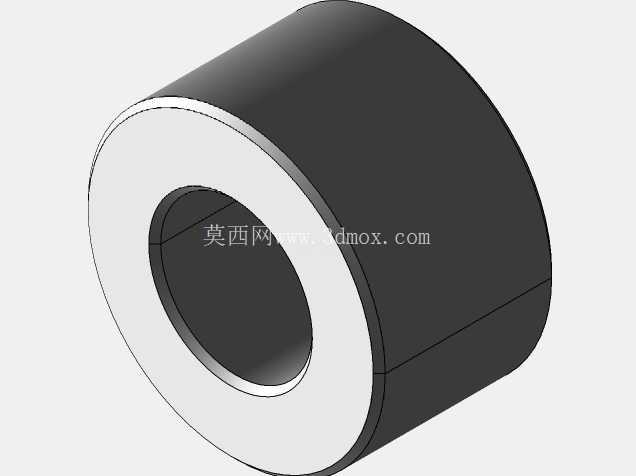

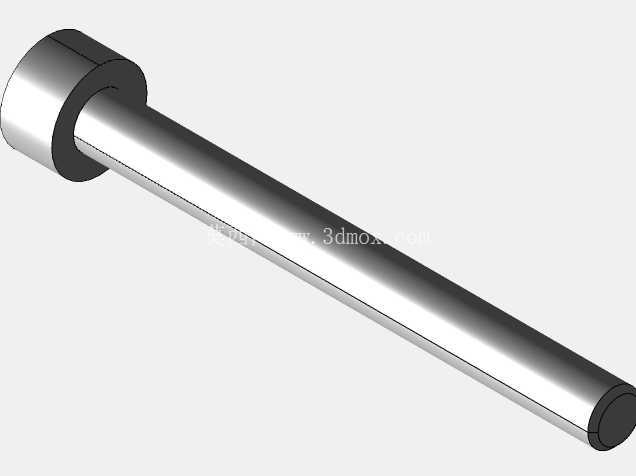

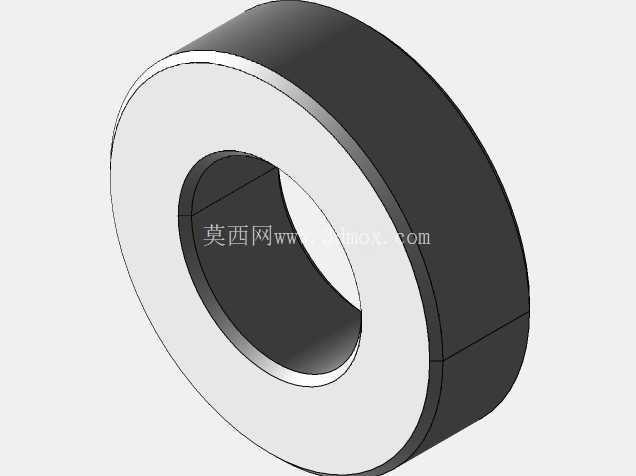

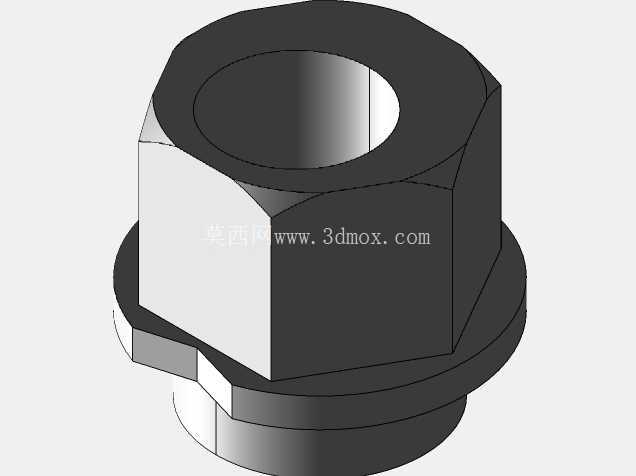

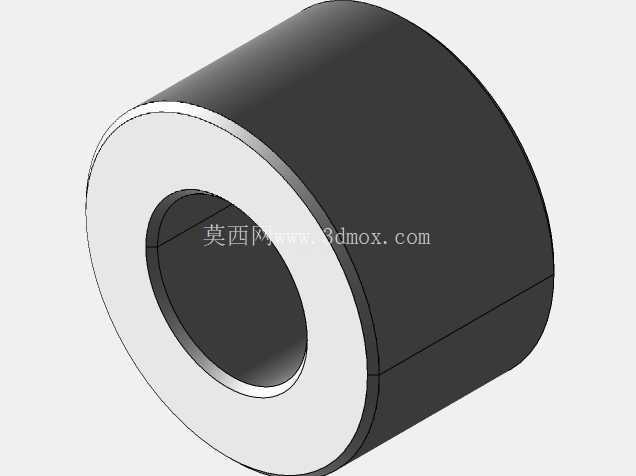

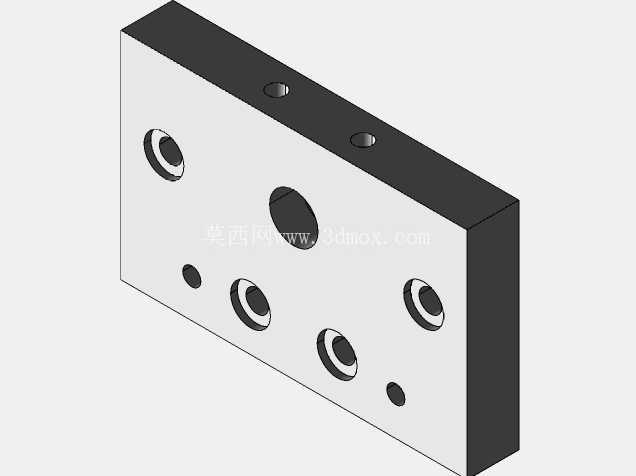

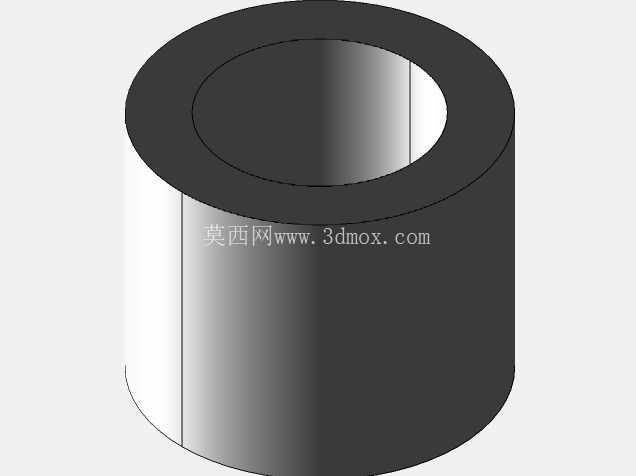

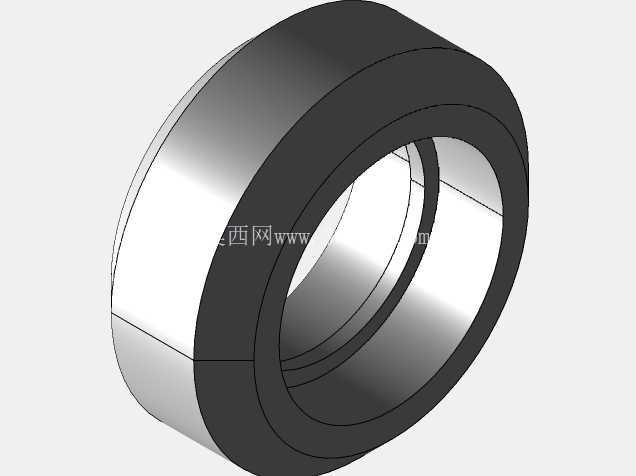

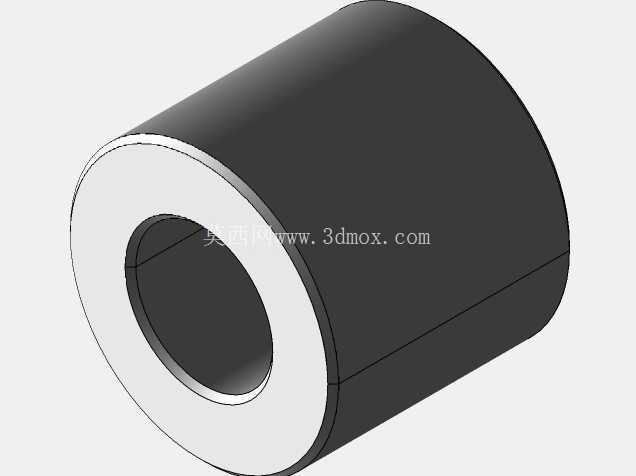

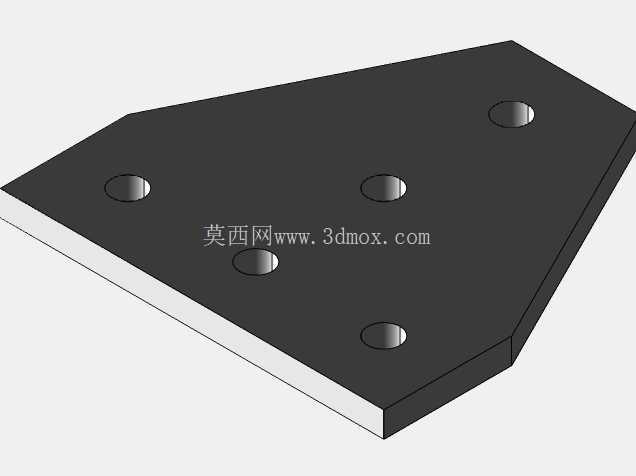

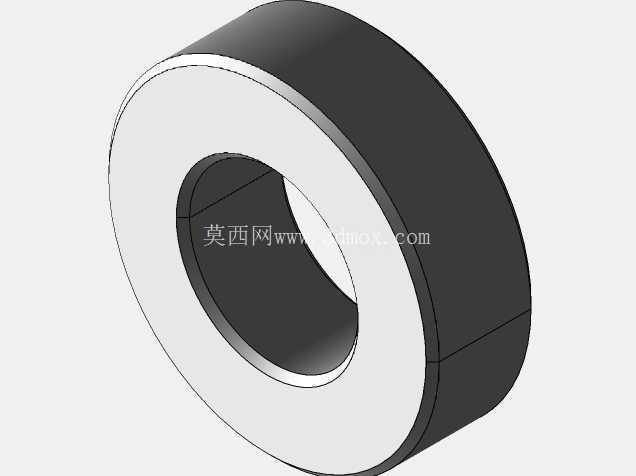

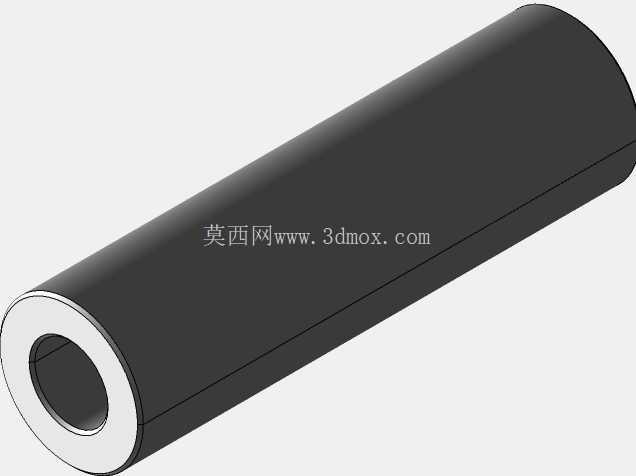

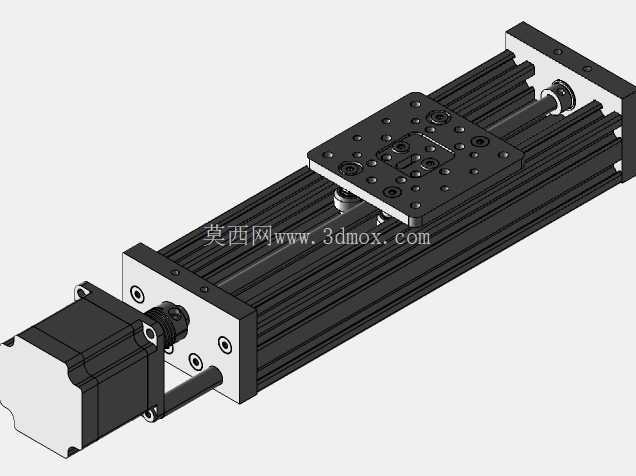

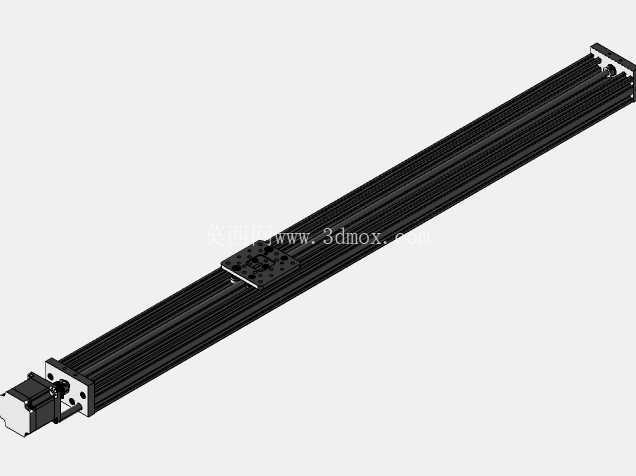

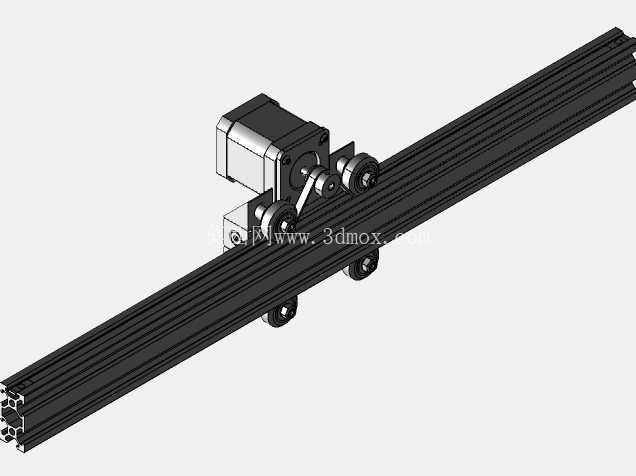

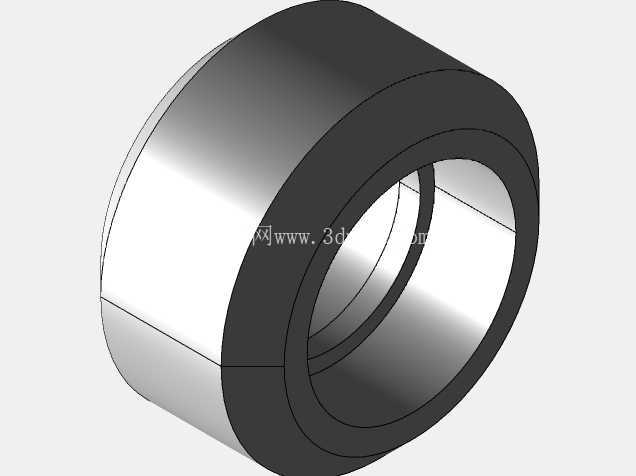

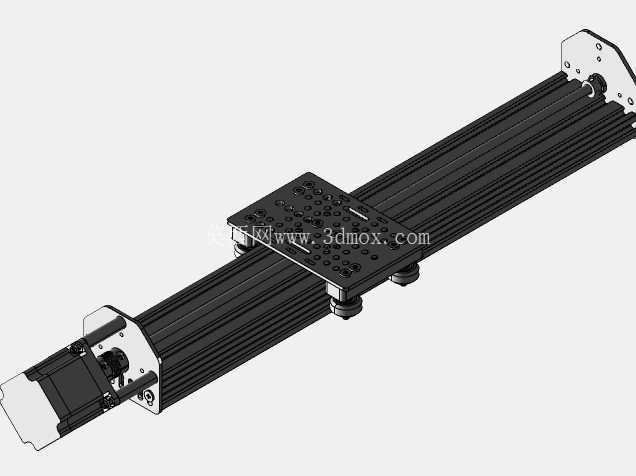

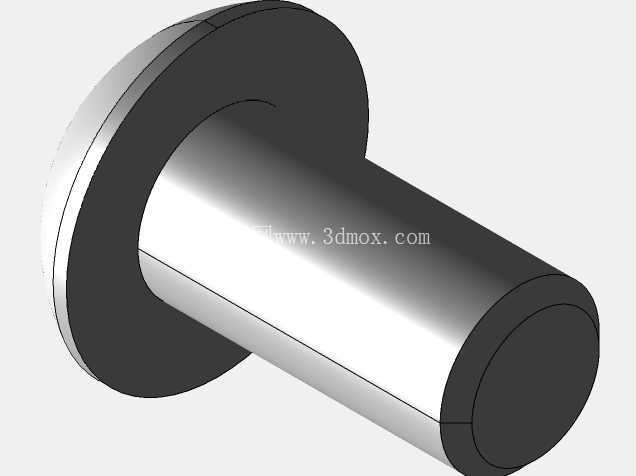

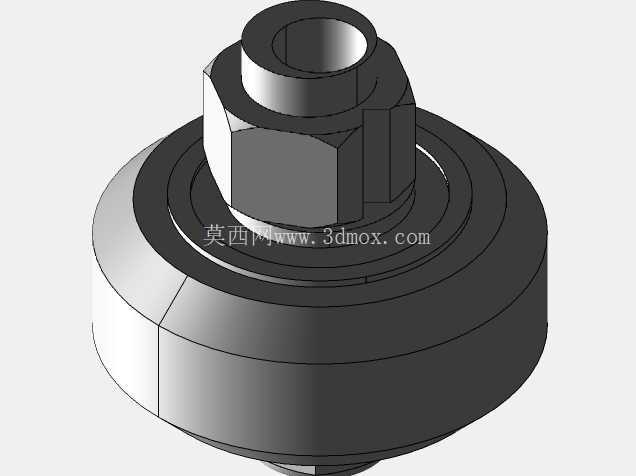

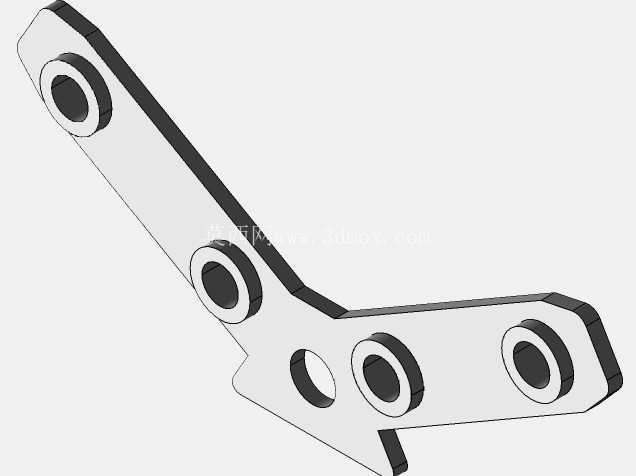

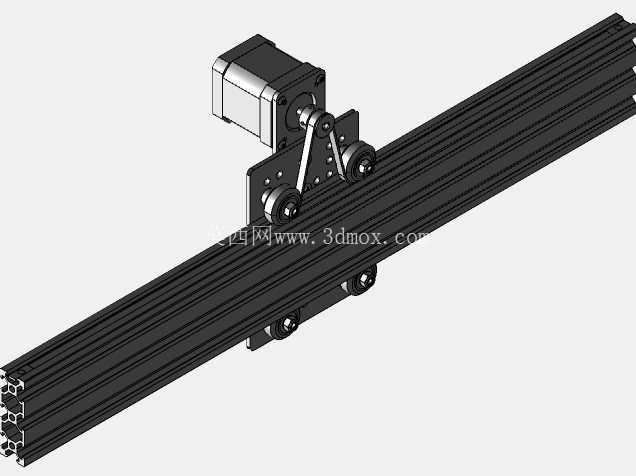

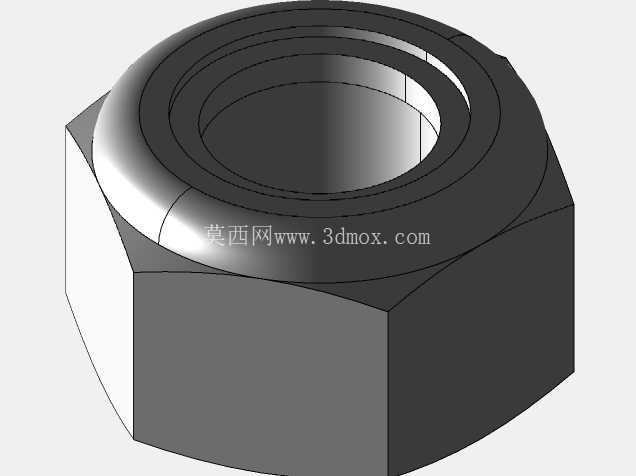

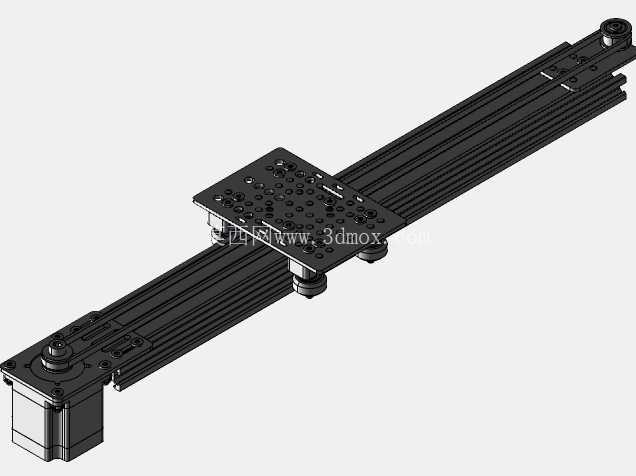

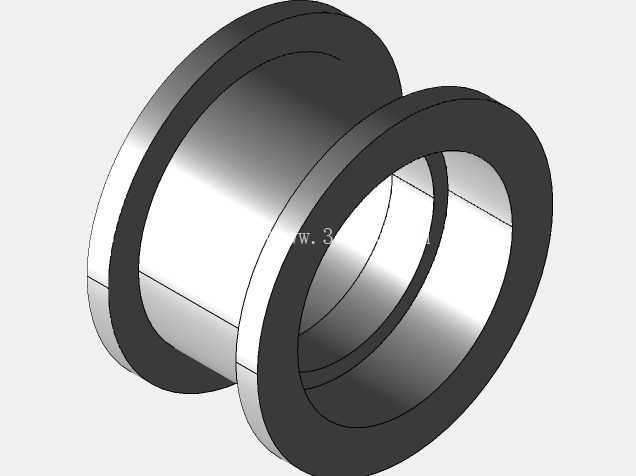

　　这类空心圆柱隔套是Openbuilds开源机械构件体系里的基础定位零件，日常在桌面级数控设备、小型自动化输送模组、DIY运动平台的装配环节出镜率极高，很多做非标小型设备的结构工程师在做轴系定位、轮组安装的时候，都会优先选用这类标准化的隔套来替代临时加工的垫片，能省不少现场配做的工时。从实际使用场景来看，这类隔套最常被用在从动轮、导向轮的安装位，套在贯穿的光轴或者螺栓外侧，两端分别抵住轮体内圈和安装座立面，用来精准控制轮体的轴向位置，避免轮组在运转过程中出现轴向窜动，也能防止锁紧螺母直接压在塑料轮或者轴承内圈上造成应力集中，压损配合面。

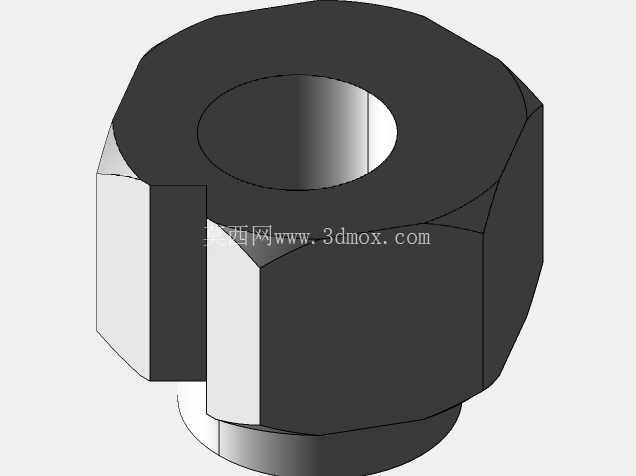

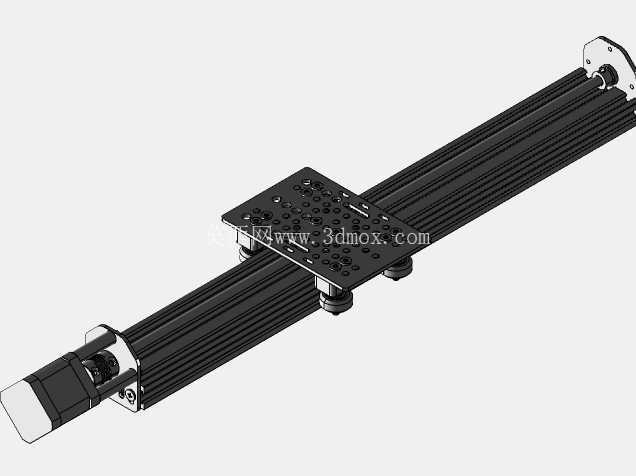

　　很多做3D打印机改装、小型传送带模组搭建的技术人员，在调整张紧轮位置的时候，会搭配不同长度的这类隔套来快速匹配安装间距，不用反复修切垫片厚度，装配效率能提升不少。从设计思路上看，这个零件采用了等壁厚的空心圆柱结构，内外圆都做了同轴度公差约束，内孔直径和常用的M8、M6安装螺栓或者直径8mm、6mm的光轴做间隙配合，装配的时候能轻松套入，不会出现卡滞，外圆直径比配套的轴承内圈或者轮体安装孔的定位台阶略小0.2到0.3毫米，避免装配时外圆和台阶孔发生干涉。零件的两个端面都做了精车处理，平面度控制在0.02毫米以内，和相邻零件贴合的时候不会出现缝隙，锁紧之后受力均匀，不会因为端面倾斜导致轴系别劲，运转的时候出现额外的阻力。

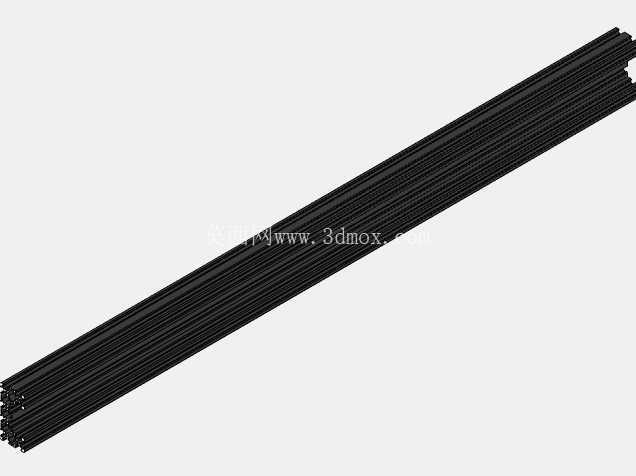

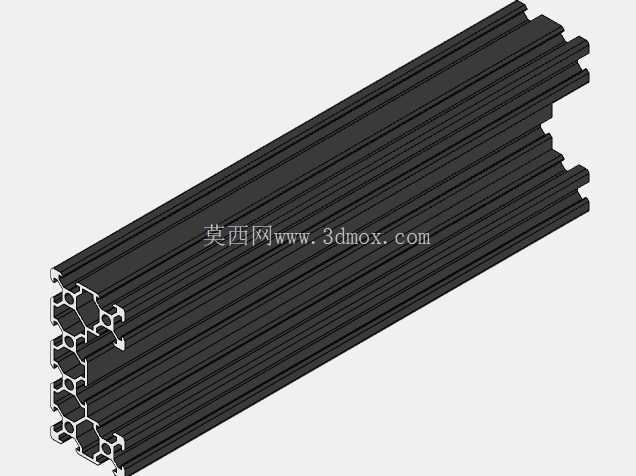

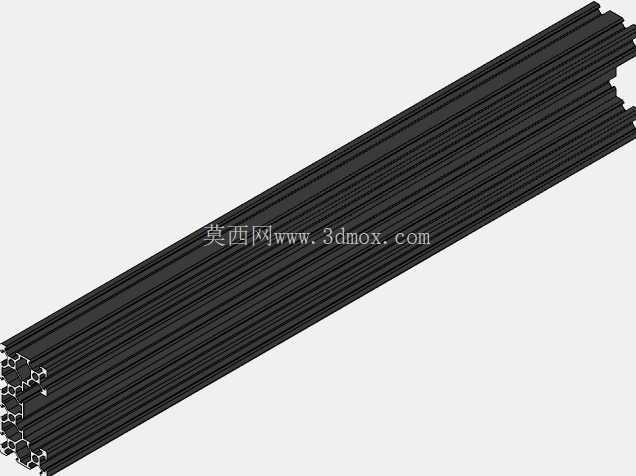

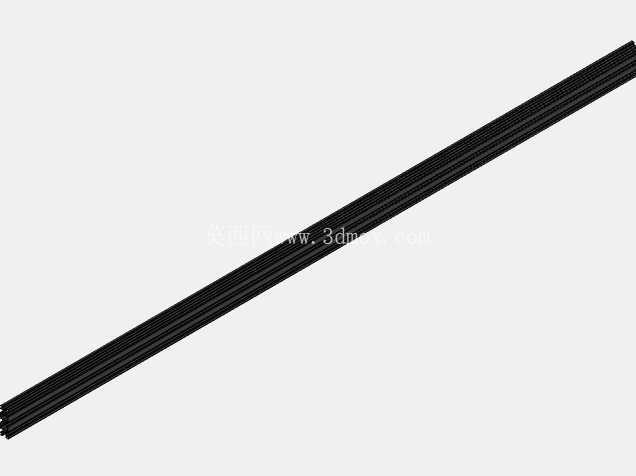

　　从安装边界来看，这类隔套的轴向长度是根据常用的安装间距做的标准化设计，常见的长度规格覆盖6mm到30mm区间，能适配大部分Openbuilds标准铝型材搭建的设备安装位，装配的时候不需要额外加工，直接套在紧固件上就能完成定位，外径尺寸控制在比配套轮体的内孔止口小1mm左右，不会突出到轮体的配合面里，影响轮体的转动。在实际设备运行过程中，这类隔套还能起到一定的载荷分散作用，当轮体受到径向载荷的时候，隔套的筒壁能把锁紧点的集中力均匀分散到整个贴合面上，避免薄壁的塑料轮或者3D打印的轮座被螺栓压裂，很多做轻型输送线的工程师反馈，用了这类标准隔套之后，轮座的开裂故障率能下降六成以上。

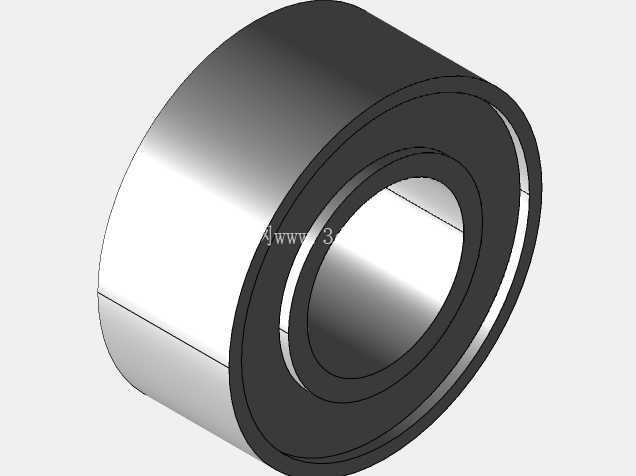

　　另外这个零件的结构没有多余的卡扣或者异形结构，加工工艺性很好，不管是用尼龙棒车削还是用铝合金棒料加工，都能一次装夹完成内外圆和端面的加工，量产的时候成本很低，也适合爱好者自己小批量加工替换。在做轴系装配的时候，这类隔套还能用来调整轴承的预紧间隙，在两个背对背安装的轴承内圈之间放入对应厚度的隔套，锁紧螺母的时候就能精准控制轴承的预紧力，不用反复调整螺母的锁紧位置，对于没有太多装配经验的DIY爱好者来说，这种标准化的零件能大幅降低装配难度，减少因为装配不当导致的轴承卡顿、过早磨损的问题。很多做小型雕刻机改装的用户，在安装主轴固定座的时候，也会用这类隔套垫在固定座和安装板之间，调整主轴的伸出长度，保证刀具的工作行程符合加工需求，不用专门制作不同厚度的调整垫片，备件储备的时候只需要备上几种常用长度的隔套，就能覆盖大部分的调整需求，减少车间的备件种类。
