BK20型滚珠丝杠支撑轴承座结构

　　在各类直线传动模组、数控滑台、精密进给机构的搭建过程中，丝杠端部的支撑固定结构直接决定了整套传动系统的回转精度、轴向刚度以及高速运行下的稳定性，BK20规格的支撑座正是针对公称直径20mm的滚珠丝杠固定端设计的标准化支撑组件，在3C设备装配工位、小型数控雕刻机进给轴、光伏组件排版设备直线驱动单元、实验室精密位移平台中都有极高的应用覆盖率。这类支撑座的核心作用是为丝杠提供可靠的轴向与径向约束，内置配对安装的角接触球轴承可同时承受丝杠传动过程中产生的径向载荷与双向轴向载荷，避免丝杠在高速往复进给时出现窜动、挠曲变形，将丝杠的回转精度保持在设计允许的公差范围内。

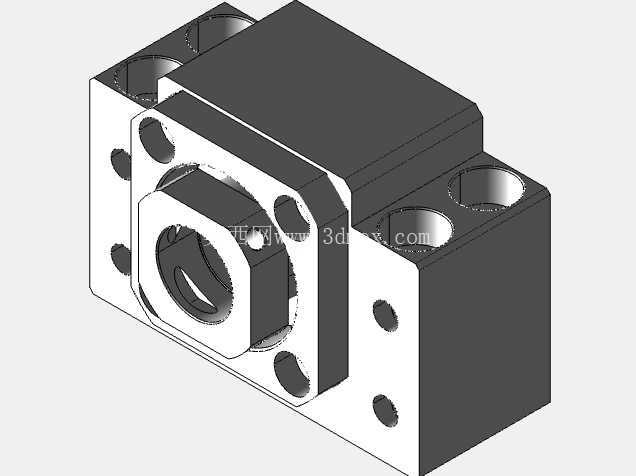

　　从结构设计逻辑来看，这款支撑座采用了分体式的块式安装结构，主体安装基面为平整的矩形底面，可直接贴合安装在设备的安装板或者型材基准面上，座体两侧预留的四个贯通安装孔采用沉孔设计，可使用内六角螺栓从座体上方向下穿入完成锁紧固定，安装时不需要在支撑座下方预留螺母避让空间，能有效压缩安装空间的高度方向占用，适配结构紧凑的小型设备布局。座体前端的法兰面为轴承的定位基准面，加工有对应轴承外圈的止口，可保证轴承安装后与座体基准的同轴度，法兰面上均匀分布的四个螺纹孔用于锁紧轴承压盖，将轴承外圈牢牢压紧在止口面上，避免轴承在承受轴向冲击时出现外圈移位。

　　座体中心的通孔为丝杠轴的穿入通道，孔的内径与丝杠轴径、轴承内圈内径匹配，内部预留的轴承安装腔可容纳一对背对背安装的角接触球轴承，轴承预紧可通过端部的锁紧螺母调整，消除轴承游隙后可大幅提升支撑刚度，满足精密进给的精度要求。从安装边界尺寸来看，这款支撑座的整体外形为方正的块体结构，宽度方向尺寸适配20规格丝杠的载荷需求，不会出现尺寸冗余，安装孔的孔距遵循行业通用的标准化尺寸，可直接替换同规格的其他品牌支撑座，不需要重新加工设备安装板的孔位，降低设备改型的加工成本。座体侧面的两个贯通孔为安装定位销的备用孔，在对传动精度要求极高的应用场景中，可在螺栓锁紧后配打定位销，完全消除安装间隙，避免设备长期运行后支撑座出现移位。

　　在实际选型应用中，这款支撑座需要配合丝杠尾端的BF20型浮动支撑座配对使用，固定端承担双向轴向载荷与径向载荷，浮动端则补偿丝杠在高速运行中因温度升高产生的热伸长量，避免丝杠出现憋劲、回转阻力增大的问题。设计建模过程中，这类支撑座的细节处理需要重点关注各安装面的形位公差要求：底面安装基准面与轴承安装孔的轴线平行度需要控制在0.01mm以内，前端法兰止口与轴承孔的同轴度不低于0.008mm，安装孔的位置度公差控制在±0.02mm范围内，才能保证实际加工装配后的支撑精度。座体的边角处均做了小尺寸的倒角处理，既可以去除加工毛刺，也能避免安装过程中锐边划伤操作人员，同时不会影响相邻部件的安装空间。在自动化设备的传动结构设计中，选用这类标准化的支撑座，不需要工程师从零开始设计轴承安装腔、压盖、锁紧结构，可直接调用成熟模型完成整体装配，大幅缩短设计周期，同时标准化部件的采购成本更低、供货周期更短，也便于后期设备的维护更换。需要注意的是，这款支撑座仅适配固定端安装场景，不可作为浮动端使用，否则会因无法补偿热伸长导致丝杠变形，影响传动精度甚至造成轴承过早损坏。建模时还原的所有安装孔位、止口尺寸、避让空间都与实际量产部件完全一致，可直接用于设备的整体装配干涉检查、安装板孔位设计，不需要二次调整尺寸。
