OL1310/P2防水型两芯航空连接器结构

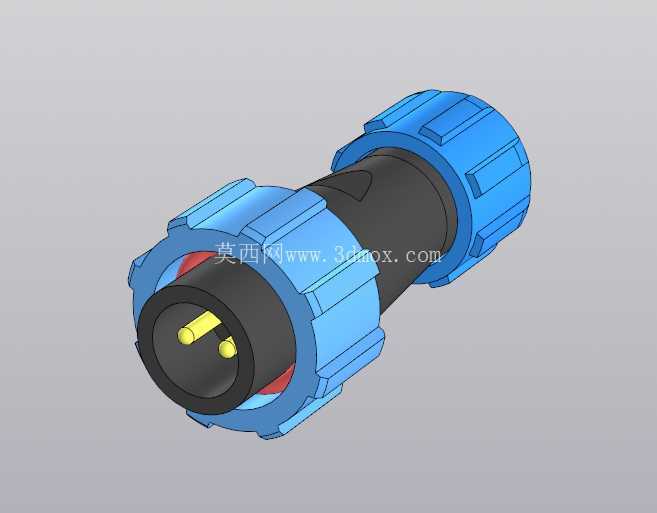

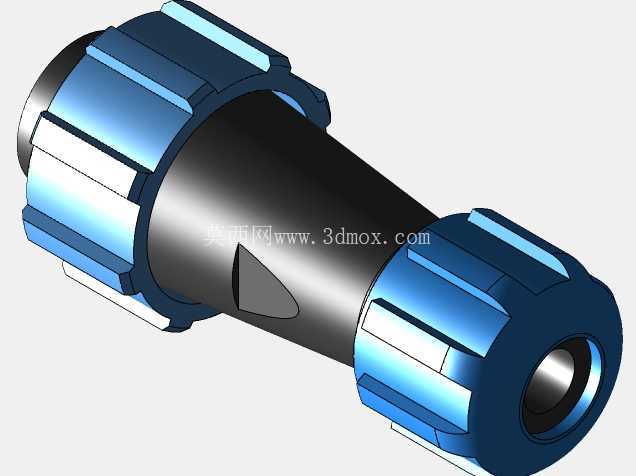

　　这款两芯圆形连接器的结构设计，核心围绕户外工况下的线缆快速对接需求展开，常见于户外通讯基站布线、工业现场传感器信号传输、小型机电设备电源接驳这类需要频繁插拔、同时要抵御水汽粉尘侵入的场景。从结构上看，两端的蓝色锁紧螺帽采用了多棱边防滑结构，没有做光滑圆弧面，就是考虑到现场操作人员戴劳保手套作业时，不需要额外工具就能徒手完成拧紧与松脱操作，螺帽内侧的螺纹配合公差控制在中等精度等级，既不会因为公差过大导致对接后松旷，也不会因为公差过紧在低温环境下出现螺纹咬死无法拆卸的问题。

　　中间的黑色绝缘主体采用了分段式台阶设计，靠近插针端面的位置预留了环形密封槽，用来放置O型橡胶密封圈，当两端螺帽拧紧时，密封圈会被均匀挤压在对接壳体的端面，形成可靠的静密封面，防护等级可以满足常规户外淋水、扬尘环境的使用要求，不需要额外做防水包裹处理。插针部分采用了两根不等径的圆柱插针，粗细区分的设计从根源上避免了操作人员反插的可能，插针根部做了圆弧过渡，没有尖锐的应力集中角，在多次插拔后不会出现根部断裂的问题，插针与绝缘本体之间采用过盈压装的固定方式，压装位置设计了止退台阶，即使线缆受到轴向拉扯力，力也会传递到绝缘本体的卡线结构上，不会直接作用在插针与线缆的焊接点处，避免焊点脱开导致的接触不良。

　　整个连接器的外形采用了对称式圆柱结构，最大外径控制在适配常规线缆护线套的尺寸范围内，安装时不需要在设备面板上开异形孔，只需要加工对应直径的圆形过孔，配合尾部的锁紧螺母就能完成面板固定，安装边界的预留尺寸只需要比连接器最大外径大3到5毫米即可，不会占用过多的设备内部布线空间。在建模过程中，特意还原了螺帽表面的防滑棱细节、插针端面的倒角结构、绝缘本体上的对位标识槽，这些细节都是实际生产装配中会用到的结构，不是单纯的外观装饰：对位标识槽可以让操作人员在视线不佳的机柜内部，靠手指触摸就能快速对准插针位置，不需要反复调整对接角度；插针端面的15度倒角可以在对接时起到导向作用，即使两个对接端存在微小的轴向偏差，也能顺着倒角顺利滑入插孔内，不会因为硬顶导致插针弯曲变形。

　　从实际使用的角度看，这类连接器不需要焊接固定在设备端，线缆提前压接好插针后，直接插入绝缘本体，拧紧尾部的压线螺帽就能完成线缆端的装配，现场布线时可以根据实际需要的线缆长度随意裁剪，不需要提前预制带接头的线缆，大幅降低了现场施工的复杂度。在结构强度设计上，蓝色螺帽部分的壁厚做了均匀化处理，最薄位置的壁厚也能满足15牛米拧紧力矩下不出现开裂的要求，绝缘本体的材料选用耐候性工程塑料，在零下20度到零上70度的温度区间内不会出现脆化或者软化的问题，适配国内大部分地区的户外使用环境。对接后的连接器整体没有突出的尖锐结构，线缆弯曲时不会在接头位置出现死折，尾部的喇叭口出线设计可以分散线缆弯曲时的应力，延长线缆根部的使用寿命，避免频繁弯折导致的线芯断裂。
