铝型材框架式挤压升降传动结构

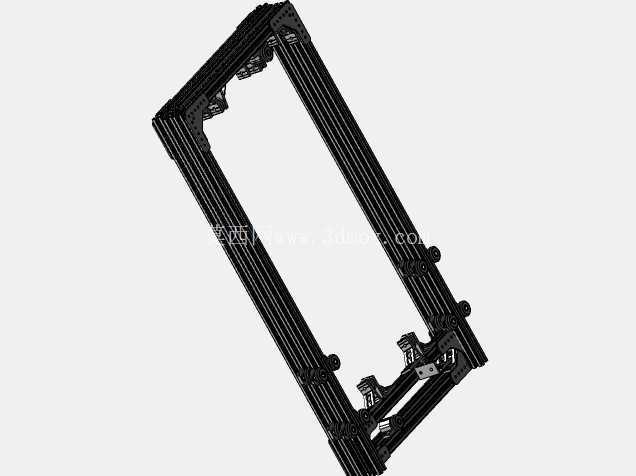

这套铝型材搭建的挤压升降结构，在小型自动化工作站、桌面级物料抬升工位、教学类机器人竞赛装置里的适配性非常强，很多做小型非标设备的工程师在做短行程垂直抬升方案时，都会优先参考这类成熟的型材搭建逻辑，不用从零开始做机架的受力校核，能省不少前期方案迭代的时间。从实际使用场景来看，这类结构最常用来承载10kg以内的轻型负载，比如竞赛机器人的抬升取料机构、小型流水线的工位间物料顶升、检测设备的探头高度调节架，因为采用标准工业铝型材作为主体框架，所有安装孔位都遵循型材的通用槽口标准，现场改造的时候不需要额外做焊接或者大型机加工，只用标准T型螺栓、角件就能完成组装调整，对小批量试制的项目非常友好。

设计思路上，这套结构没有采用传统的丝杆或者皮带传动的外置布局，而是把滑动副直接集成在铝型材的槽口内部，配合内嵌的滚轮组件实现顺滑的垂直导向，挤压式的传动逻辑是通过两侧同步联动的摆臂结构，把水平方向的驱动力转化为垂直方向的抬升动作，相比直接垂直驱动的方案，这种结构的驱动端可以布置在框架底部的水平位置，能有效压缩整体的垂直安装空间，在顶部预留出更多的作业区域，不会因为驱动电机或者气缸的安装位占用抬升行程的上方空间。从结构细节来看，框架的四个角都采用了加厚的角码连接，在摆臂的铰接位置都加装了自润滑衬套，反复抬升动作下不会出现铰接点的旷量，滑动滚轮采用偏心安装设计，装配的时候可以通过调整偏心轴的角度，调节滚轮和型材槽道之间的预紧力，既能保证滑动的时候没有卡顿，也能避免间隙过大导致的抬升过程晃动。

安装边界方面，这套结构的主体框架采用20系列标准铝型材搭建，整体宽度可以根据实际的安装需求调整型材的切割长度，横向连接的型材间距预留了标准的安装槽位，适配常见的30mm、40mm安装孔距的负载安装板，底部的安装脚预留了通孔，可以直接固定在铝型材工作台或者钢板台面上，不需要额外做转接法兰。抬升行程的范围可以通过调整摆臂的长度来适配，常规配置下的有效抬升行程在200mm到400mm之间，完全覆盖小型工位的抬升需求，侧向的受力冗余做的比较充足，在抬升行程的中间位置施加侧向50N的力时，框架的形变量不到0.2mm，不会因为侧向负载导致滑动卡滞。

从功能特性来说，这套挤压升降结构的传动效率比传统的剪叉升降更高，因为铰接点的数量更少，传动过程中的力损更低，驱动端不管是用伺服电机加连杆，还是用小型气缸直推，都能获得比较线性的抬升速度，不会出现剪叉结构在起始段发力困难的问题。另外整个结构的外露部件很少，所有的传动部件都藏在型材槽道或者框架内侧，现场使用的时候不容易被杂物卡入，日常维护只需要定期在滚轮和槽道接触的位置涂抹少量润滑脂就行，不需要频繁拆解保养。很多做教育机器人套件的厂商也会参考这类结构做标准化的套件，因为所有零件都是标准件，替换成本很低，学生在组装学习的时候也能快速理解连杆传动和型材框架的搭建逻辑，不需要定制特殊的机加工零件，整体的制造成本也能控制在比较低的区间。在做三维建模的时候，这套结构的所有配合面都严格遵循标准件的安装公差，铝型材的槽口尺寸、角件的安装孔位、滚轮的外径尺寸都和实际量产的标准件完全一致，导入到装配体里直接就能做干涉检查，不需要再逐个调整零件的配合间隙，对做方案演示和结构验证的工程师来说，能大幅缩短建模的时间，直接把这套结构作为子装配体导入到整体设备的模型里，只需要调整对应型材的长度就能适配不同的设备尺寸。
