在工业机器人、协作机械臂的关节传动场景中,谐波传动结构的应用占比正逐年提升,这类传动结构最核心的优势在于同体积下能实现极高的传动比,同时传动回差极小、运行过程振动噪声低,完全适配机械臂关节对紧凑空间、平稳传动、精准定位的多重要求。本次设计的谐波驱动结构,核心传动比设定为1:25,整体采用盘式扁平布局,轴向尺寸做了极致压缩,能直接嵌入机械臂关节的内部安装空间,不需要额外预留突出的安装位,适配多数小型桌面级机械臂、教育机器人的关节安装边界。

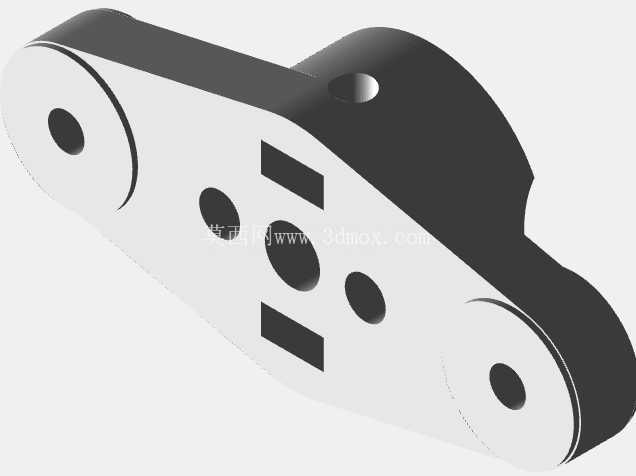

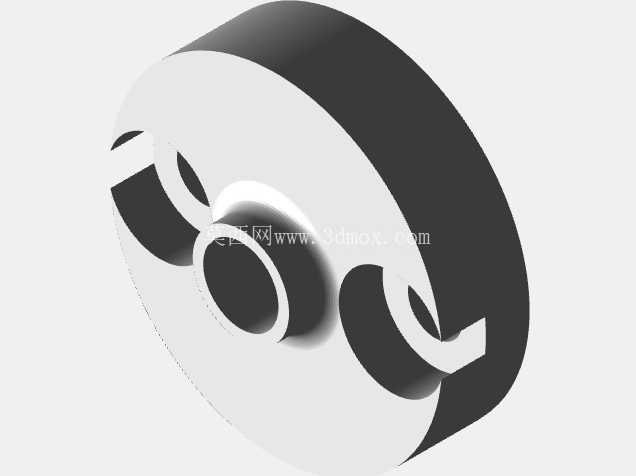

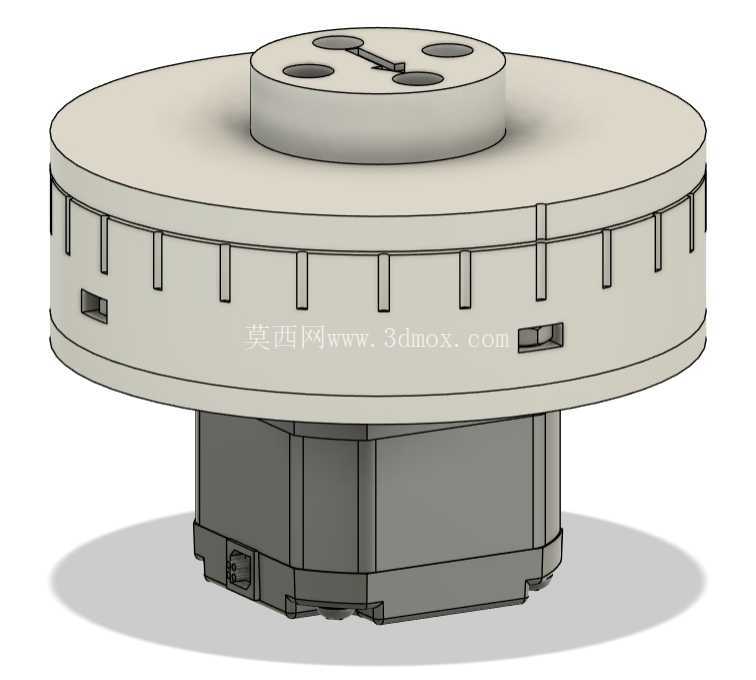

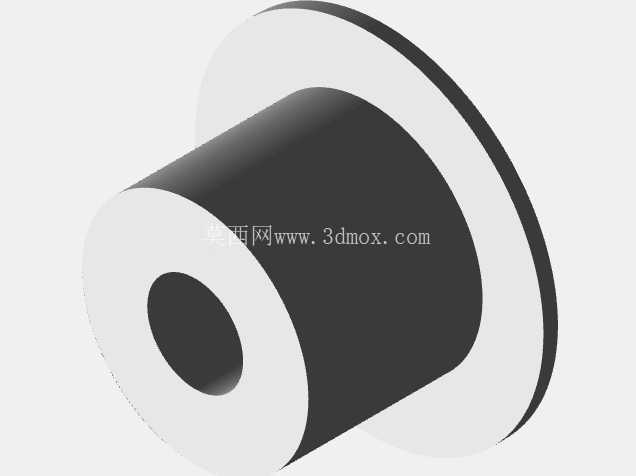

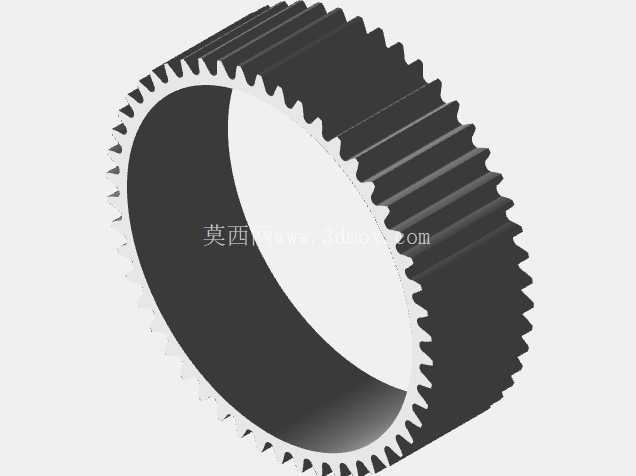

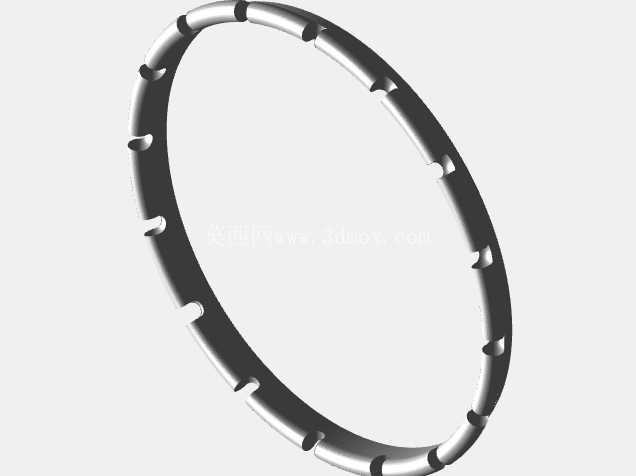

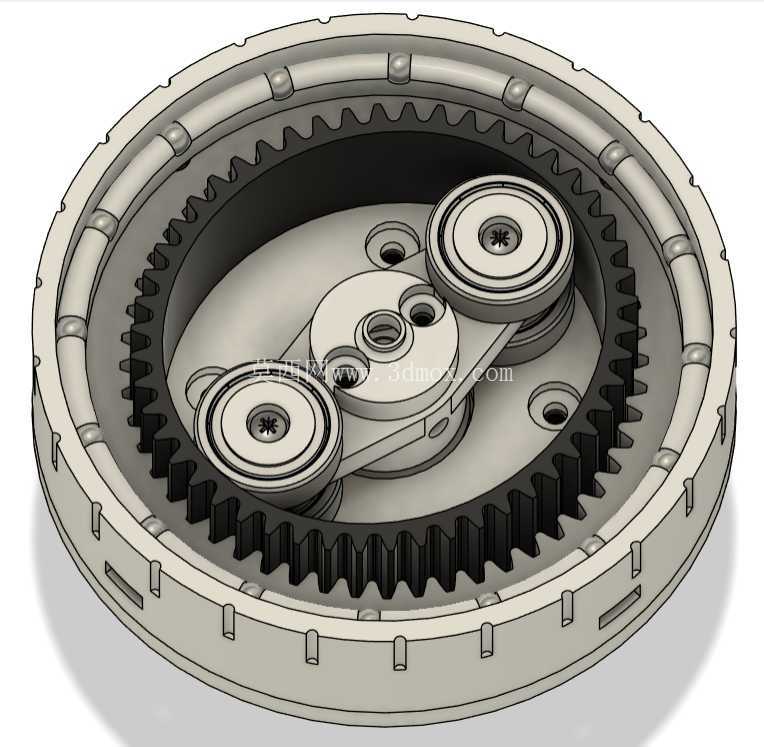

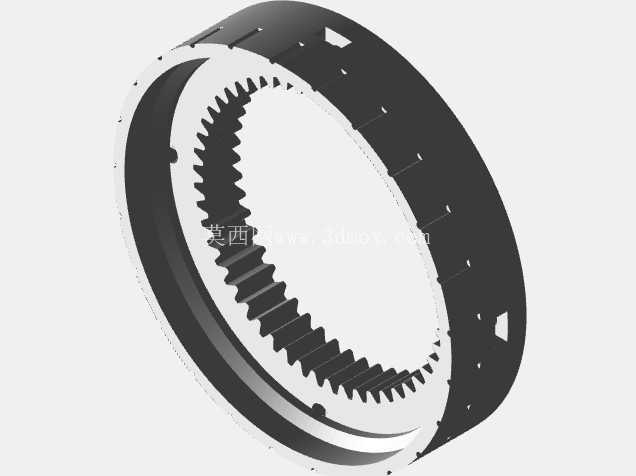

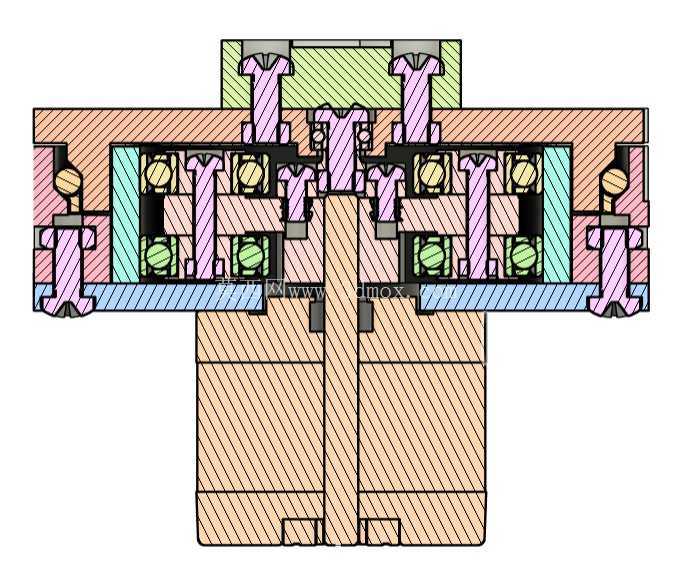

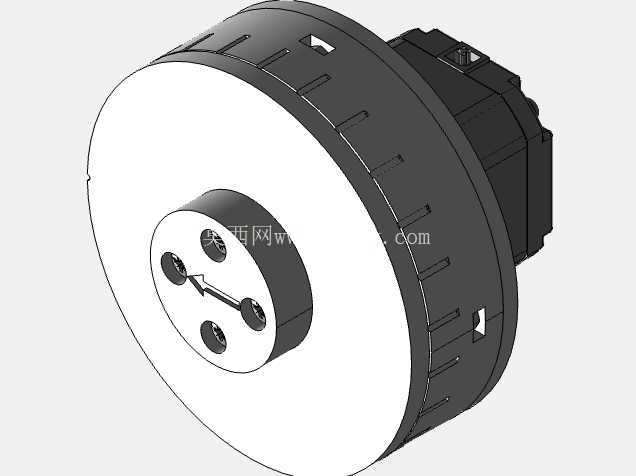

从结构功能层面来看,这套谐波驱动结构主要由三部分构成:顶部的输出法兰盘、中部的谐波传动核心组件、底部的动力安装基座。顶部输出法兰盘预留了四个均匀分布的安装孔,可直接对接机械臂的下一节臂杆安装面,法兰端面做了定位止口设计,安装时能快速实现同轴定位,避免装配后出现输出端偏心导致的传动抖动。中部的柔轮是整个谐波传动的核心受力部件,设计阶段考虑到3D打印工艺的成型特性,柔轮采用柔性TPU材料打印,能满足柔轮工作过程中反复弹性形变的需求,其余刚性结构件均采用PETG材料打印成型,兼顾结构强度与打印成型精度。底部的基座预留了标准动力源安装位,可直接适配常规小型步进电机的安装尺寸,电机输出轴与谐波发生器直接对接,不需要额外添加过渡传动件,减少了传动链上的间隙累积。

实际装配测试过程中发现,初始版本的输出齿轮固定结构存在设计缺陷,齿轮轴向定位不足,在带负载运行时会出现齿轮轴向窜动,导致传动卡滞、无法达到预期的负载运行要求,这也是后续迭代版本需要重点优化的方向。从安装边界来看,整个谐波驱动结构的径向最大尺寸为圆盘外径,安装时周边仅需要预留少量的走线空间即可,底部基座的安装孔位采用圆周均布设计,可适配不同角度的安装需求,不需要针对安装方向做额外的结构修改。

这类谐波驱动结构除了应用在机械臂关节外,还可适配小型转台、精密定位平台、自动化设备的小空间减速传动场景,相比传统的行星减速结构,同等传动比下体积能缩小40%以上,同时传动回差能控制在极小范围内,满足精密传动的定位精度要求。设计过程中针对3D打印的工艺特性做了多处适配调整,比如所有受力筋的厚度均设置为3D打印易成型的尺寸,避免出现打印过程中薄壁翘曲、填充不足的问题;所有安装孔均预留了0.2mm的装配余量,打印完成后不需要做额外的铰孔处理即可直接完成装配;外壳表面的竖向开槽一方面是为了减轻整体结构重量,另一方面也能在运行过程中提升内部结构的散热效率,避免长时间带负载运行时内部温度累积导致柔轮材料性能下降。

从传动特性来看,这套谐波驱动结构运行过程中无反向反作用力,传动过程非常平稳,振动幅度极小,即使在低速大扭矩输出场景下,也不会出现传统齿轮传动的啮合冲击噪声。对于结构设计从业者来说,这类谐波结构的建模难点在于柔轮的形变仿真、谐波发生器的轮廓曲线拟合,以及各部件之间的装配间隙控制,间隙过大会导致传动回差超标,间隙过小则会出现装配卡滞、运行阻力过大的问题,需要结合实际打印材料的形变特性反复调整配合公差。
