集成式NEMA17步进电机驱动模块结构设计

　　在桌面级3D打印设备、小型数控雕刻机、轻载自动化送料机构这类对安装空间有严苛要求的应用场景里，传统分体式的步进电机加外置驱动器的布局，往往需要额外预留驱动器安装位，还要布设电机相线、控制信号线的走线空间，不仅增加了设备整体的结构体积，多段接线也容易带来接触不良、信号干扰的隐患，这款集成式的NEMA17步进驱动模块，正是针对这类痛点做的结构整合设计。从实际使用逻辑来看，这款驱动模块直接贴合安装在42系列步进电机的后端端面，不需要额外设置独立的驱动器安装支架，整套动力单元的轴向长度仅比裸电机增加有限尺寸，能大幅压缩小型自动化设备的动力段安装空间，尤其适合桌面级设备、小型机械臂关节这类空间局促的部署场景。功能层面，这款驱动模块集成了步进电机的电流调节、脉冲分配、功率输出全链路电路，外部仅需接入电源与控制脉冲信号即可驱动电机运行，省去了传统方案里驱动器到电机的多根相线连接，减少了接线出错的概率，也降低了长线传输带来的信号衰减问题；需要说明的是，该模块未集成位置反馈单元，属于开环驱动方案，适配对位置精度要求适中、不需要实时位置闭环的应用场景，比如普通的传送带送料、3D打印机的XYZ轴运动、小型点胶机的位移驱动这类工况。

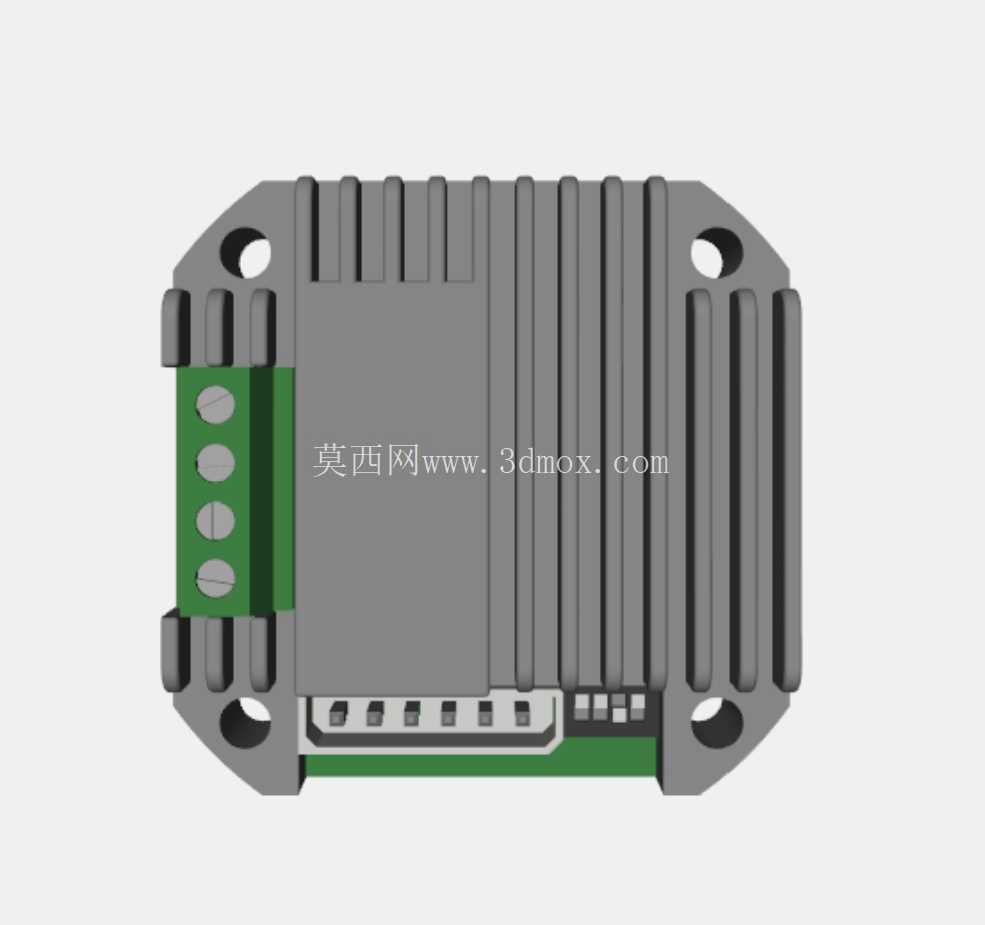

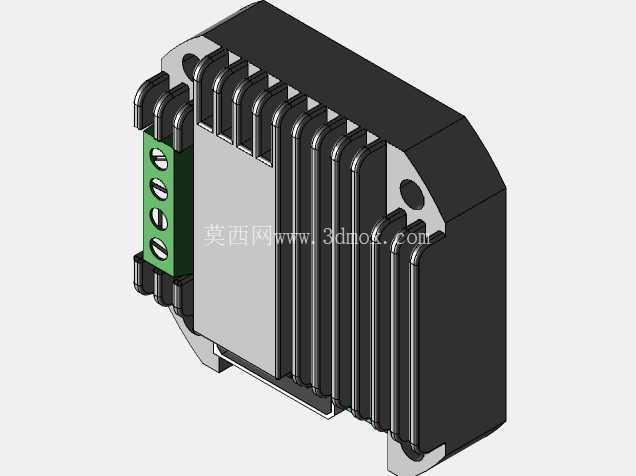

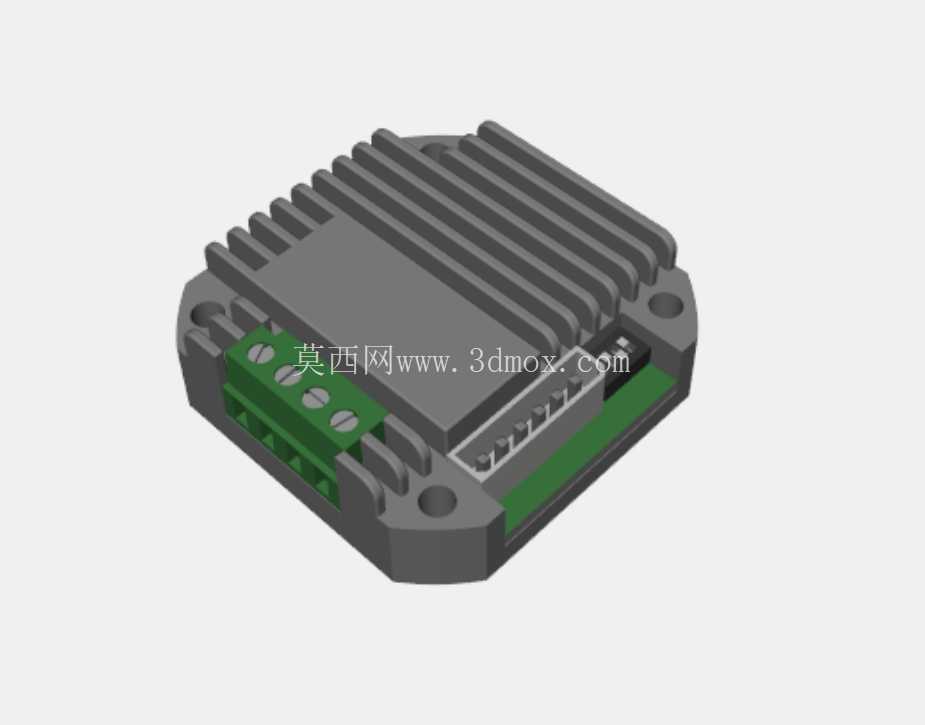

　　从结构设计思路上看，模块整体采用与NEMA17电机后端匹配的方形轮廓，侧边设置多道平行的散热鳍片，利用金属壳体的大面积接触将功率器件工作产生的热量导出，通过鳍片增加与空气的接触面积实现自然散热，不需要额外加装散热风扇，既减少了易损部件，也避免了风扇运行带来的振动与噪音干扰；模块一侧设置绿色的接线端子排，端子采用螺丝压接的方式，分别对应电源正负极、脉冲信号、方向信号、使能信号的接线位，端子排布朝向电机侧方，接线操作时不需要拆卸电机或其他周边结构，设备组装与后期维护的接线操作都比较便捷。

　　安装边界方面，模块的安装孔位完全匹配NEMA17标准电机的后端安装孔距，不需要对原有电机做任何结构修改，直接通过螺丝即可将驱动模块与电机后端锁紧固定，模块的侧边轮廓不超出电机的方形外沿，不会和电机周边的安装支架、同步轮、传动结构产生干涉；接线端子突出壳体的高度经过控制，不会占用过多径向空间，在多电机紧密排布的设备里，比如多轴桌面雕刻机的并排轴系布局，相邻电机的驱动模块之间也能预留足够的接线操作空间，不会出现互相干涉的问题。

　　在实际选型适配时，需要注意该开环驱动方案的适用场景，对于需要高精度位置保持、防丢步的重载工况，还需要额外搭配外置的编码器单元，但对于大部分轻载、低成本的小型自动化设备来说，这种集成式的驱动模块能大幅简化结构设计流程，减少布线工作量，提升设备组装的效率。从三维建模的角度来看，该模型完整还原了散热鳍片的排布间距、接线端子的螺丝孔位、安装固定孔的位置尺寸，结构工程师在做整机布局时，可以直接将该模型与NEMA17电机模型装配，快速校验动力单元的安装空间、走线空间是否满足设计要求，提前排查结构干涉问题，缩短整机设计的迭代周期。
