42mm圆形铁罐步进电机结构设计

项目分类:电机 发布时间:2026-01-21 ID:1129306
  • 42mm圆形铁罐步进电机结构设计
  • 42mm圆形铁罐步进电机结构设计
  • 42mm圆形铁罐步进电机结构设计
  • 42mm圆形铁罐步进电机结构设计
  • 42mm圆形铁罐步进电机结构设计
  • 42mm圆形铁罐步进电机结构设计
  • 42mm圆形铁罐步进电机结构设计
  • 42mm圆形铁罐步进电机结构设计

在小型自动化传动部件选型与结构适配过程中,这类42mm直径规格的圆形铁罐步进电机,是桌面级小型机电设备里应用频次极高的动力元件,尤其在桌面3D打印机的送料机构、小型云台的角度调节、简易自动化工位的短距离位移滑台驱动场景中,这类电机的适配性远优于同规格的方形步进电机。很多做桌面级设备开发的结构工程师都有过类似的经历,在做紧凑空间内的动力布局时,方形电机的棱角往往会挤占周边走线、结构支撑件的安装空间,而圆形的壳体轮廓可以更好地嵌入圆柱形的安装腔体内,适配那种利用型材圆孔、设备外壳预留圆形沉台做固定的安装场景,不需要额外设计方形的避让槽,能进一步压缩整体结构的占用空间。

从实际功能特性来看,这类铁罐结构的步进电机,壳体采用拉伸成型的铁质外壳,相比常见的铝壳方形步进电机,铁质壳体的导磁性能更优,能在同等绕组参数下获得更稳定的静力矩输出,在低速运行时的扭矩波动更小,对于3D打印机送料这类需要稳定低速推力、避免送料顿挫影响成型质量的场景,这种特性刚好匹配使用需求。同时铁质外壳的抗形变能力更强,在设备组装、日常搬运过程中,即使受到轻微的磕碰,壳体也不容易出现形变导致内部定转子剐蹭,降低了组装和运维过程中的部件损耗率。

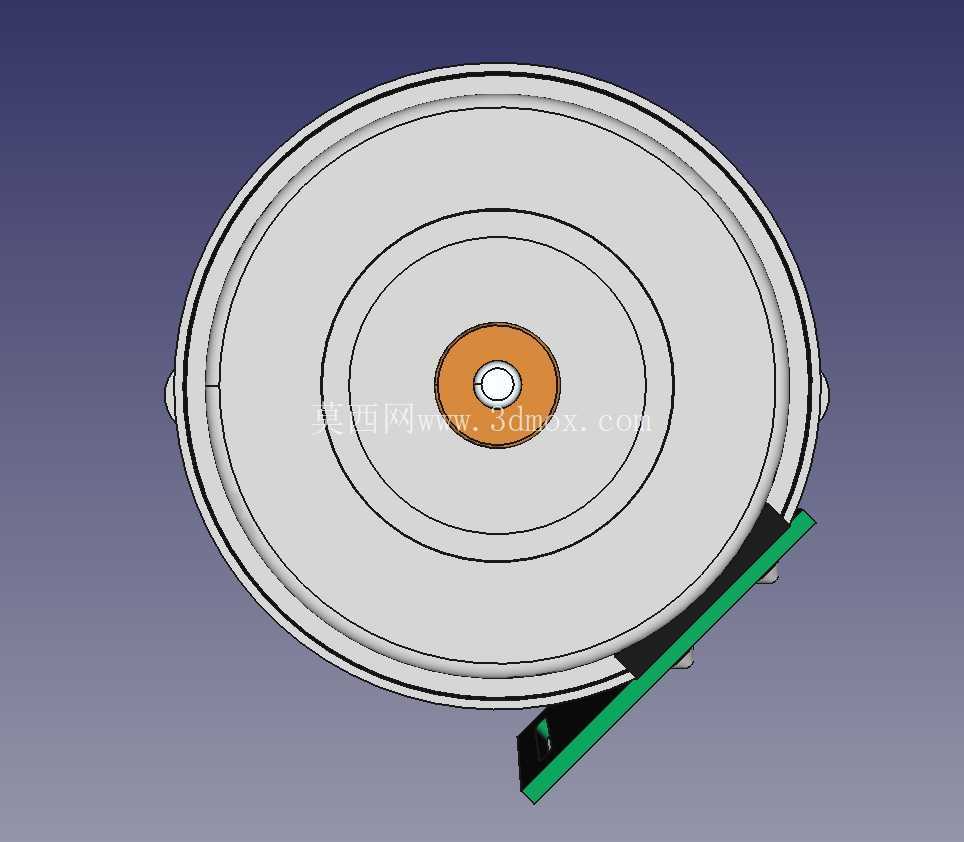

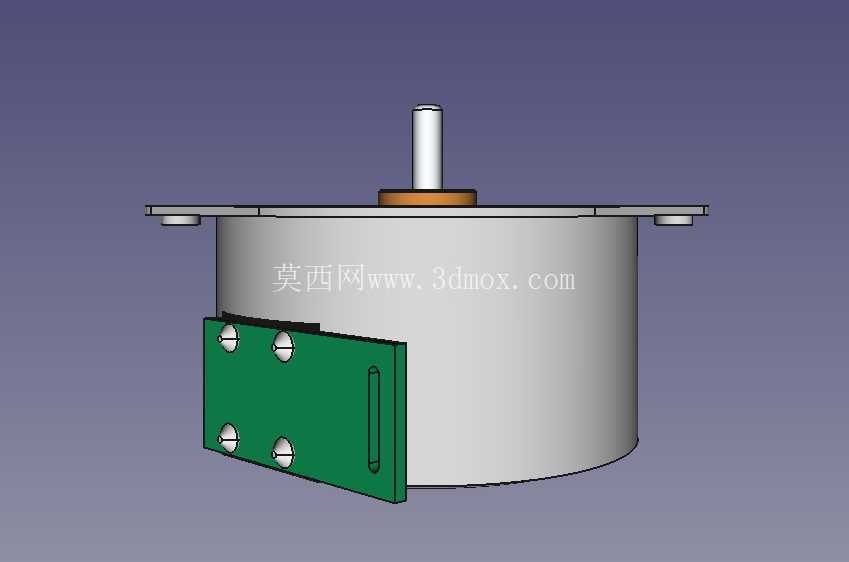

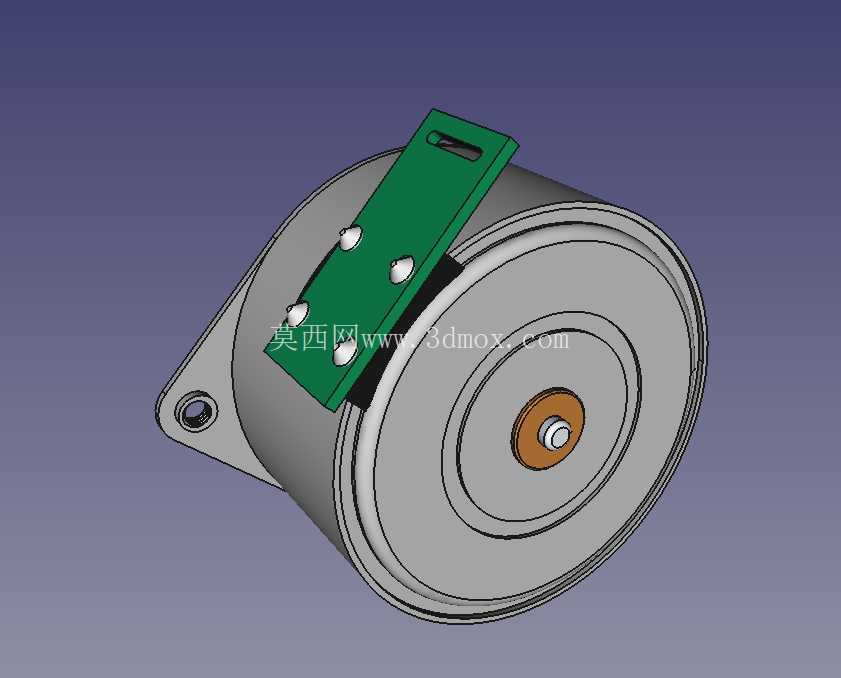

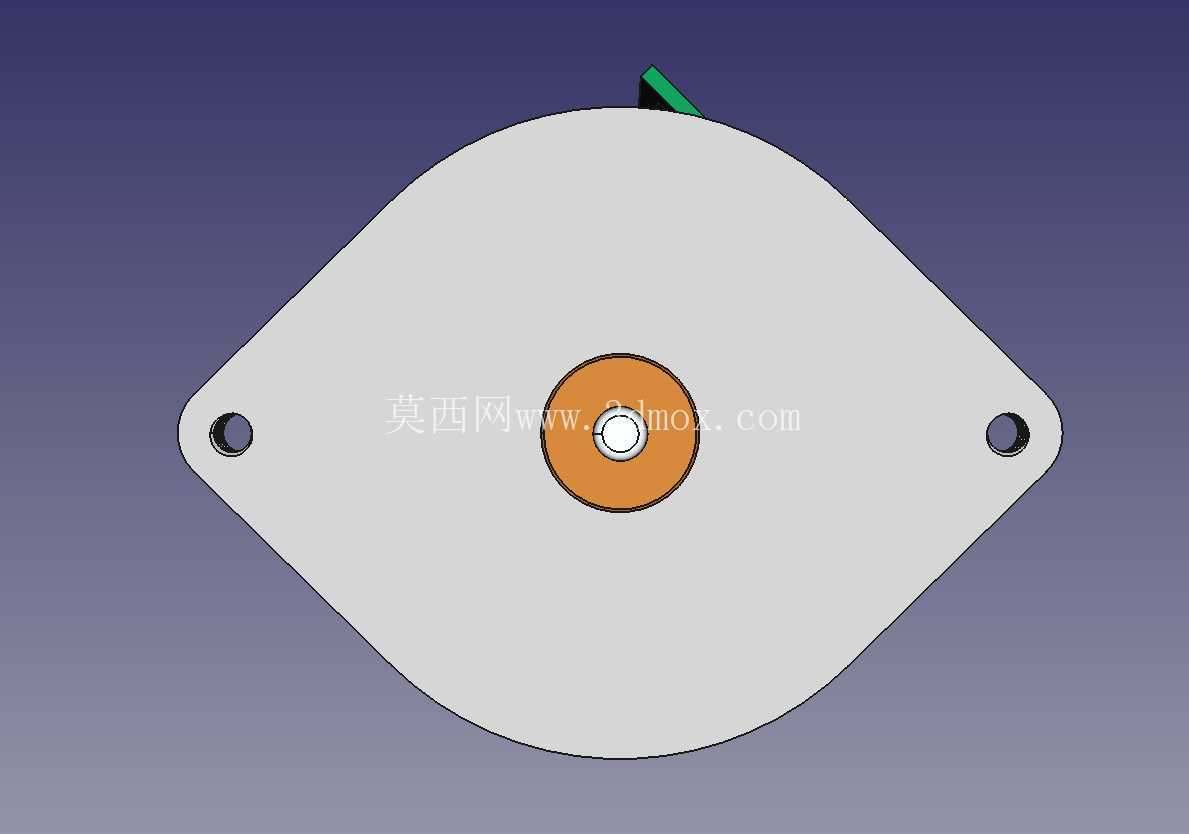

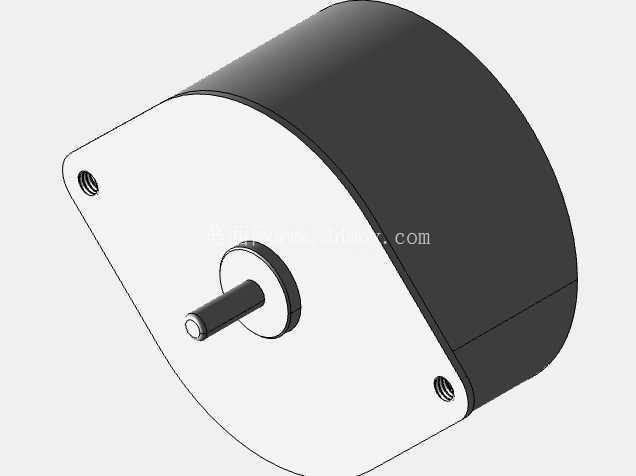

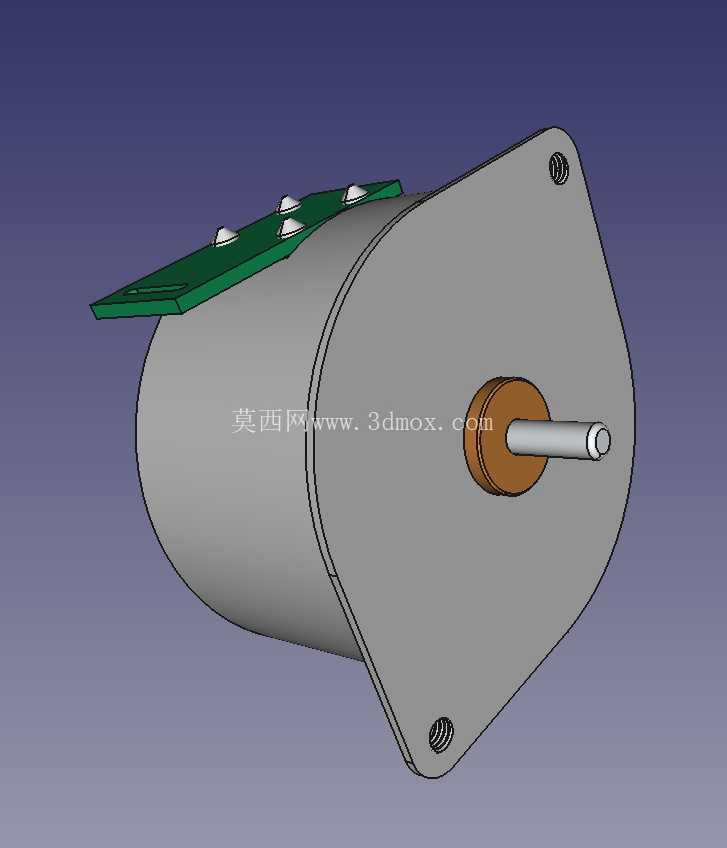

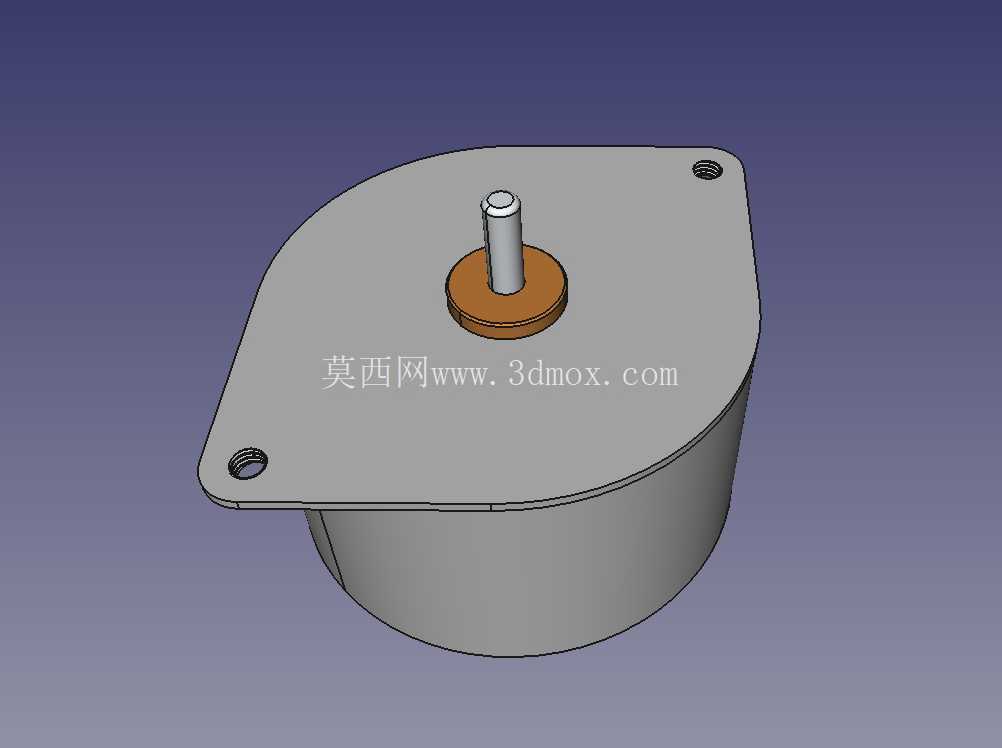

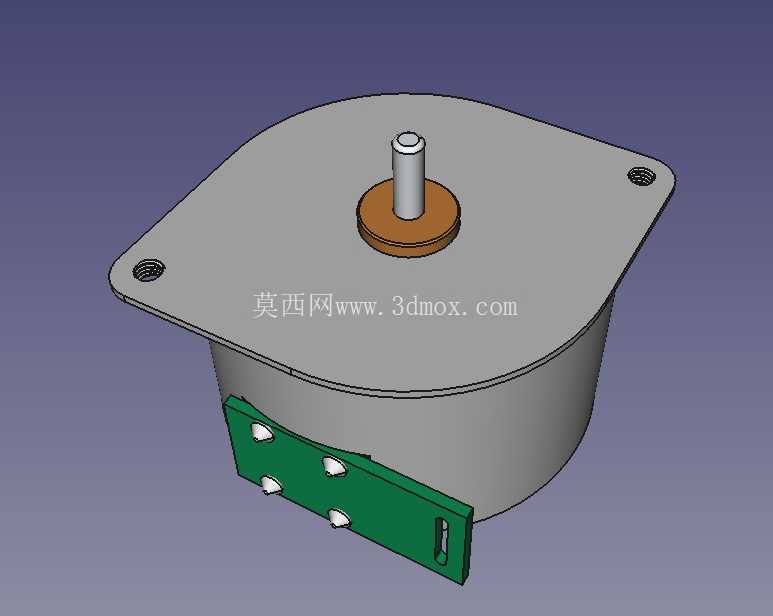

设计这类电机的三维结构时,首先要锚定核心的安装边界尺寸:主体圆柱部分的外径严格控制在42mm,这个尺寸是行业内这类罐头式步进电机的通用标准尺寸,不管是哪个厂商的同规格产品,主体外径都保持一致,这样设计出来的模型可以直接适配市面上绝大多数现成的安装支架、固定座,不需要使用者重新调整安装位的尺寸。前端的安装法兰采用带两个安装孔的切边圆形结构,两个安装孔的中心距、孔径都按照通用规格设定,法兰的厚度控制在合理范围内,保证安装时螺丝锁紧后不会出现法兰形变,同时前端出轴的直径、伸出长度、轴端的D型切边尺寸都按照通用参数设计,能直接适配市面上常见的同步轮、齿轮、联轴器等传动连接件,不需要额外做轴的二次加工。

在结构细节的处理上,要注意壳体和前端法兰的配合台阶,这个位置是保证电机整体同轴度的关键,建模时要预留合理的配合公差,实际生产中这个位置采用过盈压装的方式连接,能保证前端轴承室和电机定子的同轴度,避免运行时出现轴跳动、噪音过大的问题。出轴位置的轴承安装位要按照标准轴承的尺寸设计,保证轴承压装后不会出现窜动,同时前端的绝缘隔片结构要准确还原,这个部件是用来隔离绕组和前端金属法兰的,避免出现导电短路的风险,很多新手建模时容易忽略这个小部件,导致做结构干涉检查时出现错误,实际组装时才发现绝缘件没有安装空间。

从实际选型适配的角度来说,这类圆形铁罐步进电机的安装固定方式非常灵活,除了利用前端法兰的两个安装孔锁付固定之外,还可以利用圆形的主体外壳做抱紧式固定,那种开口式的抱紧环支架可以直接卡在电机圆柱壳体上,不需要在电机本体上做额外的固定孔位,对于一些需要调整电机轴向安装位置的场景,这种固定方式的调节自由度更高,比如在做小型皮带传动机构时,可以通过调整电机的轴向位置来张紧皮带,不需要额外设计张紧轮结构,进一步简化整体的机构设计。

在做三维建模的细节处理时,要注意壳体表面的合模线、压装痕迹这些工艺特征的还原,不要把整个壳体做成完全光滑的理想圆柱,实际量产的这类电机,壳体是薄铁板拉伸成型的,表面会有轻微的拉伸纹理,尾部的端盖是压装在壳体内部的,尾部会有压装产生的轻微收口痕迹,这些细节的还原能让整个模型的真实度更高,在做设备整体的装配渲染、干涉检查时,能更准确地反映实际部件的装配状态,避免因为模型过于理想化导致实际生产组装时出现尺寸不匹配的问题。另外要注意出轴和前端法兰之间的间隙,这个位置是预留的转动间隙,建模时不要把轴和法兰做成接触状态,要留出合理的缝隙,还原实际部件的装配关系,同时轴端的倒角也要准确还原,方便实际组装时传动件的顺利套入,避免出现锐边刮伤配件内孔的问题。

对于很多做小型设备开发的工程师来说,这类通用规格的电机模型不需要每次都从头绘制,准确的通用模型可以直接导入到整体设备的装配体中,直接用来做安装位的布局、干涉检查,提前验证结构设计的合理性,减少打样过程中出现的尺寸不匹配问题。尤其是在做紧凑结构设计时,准确的电机外形尺寸可以帮助工程师更好地规划周边的走线空间、结构件的壁厚,避免因为电机模型尺寸偏差导致后期组装时出现部件干涉,需要重新修改结构件的问题,大幅缩短设备开发的周期,降低打样迭代的成本。
