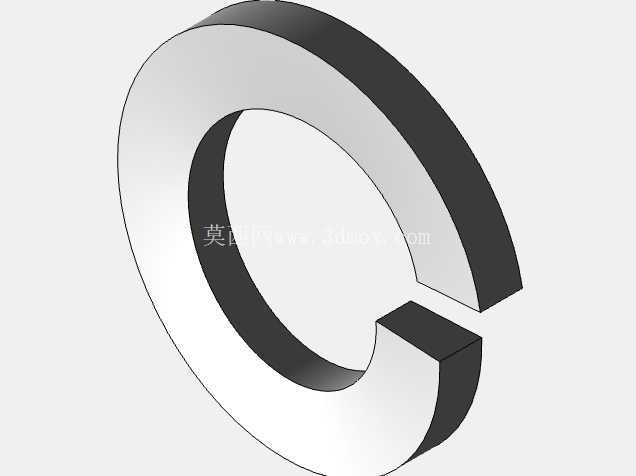

M12规格开口弹簧垫圈标准结构设计

　　在螺纹连接的防松设计场景中，弹簧垫圈是应用最为广泛的基础五金零件之一，本次呈现的M12规格弹簧垫圈，适配公称直径12mm的外螺纹紧固件，覆盖常规六角头螺栓、内六角圆柱头螺钉、螺柱等多种标准件的配套使用需求，在通用机械装配、输配电设备架装、轨道交通内饰固定、小型家电壳体拼接、农用机械覆盖件锁紧等场景中都能见到这类零件的身影。很多刚入行的结构设计人员容易低估弹簧垫圈的设计价值，觉得它只是一个带开口的环形冲压件，实际上从受力逻辑来看，这类垫圈的核心作用是在螺纹副拧紧后，依靠自身被压平产生的持续轴向回弹力，填补螺纹啮合面之间的轴向间隙，增加螺纹副之间的摩擦力矩，抵消设备运行过程中因为振动、温度交变带来的预紧力衰减，避免螺纹连接出现松脱失效。

　　从设计思路上看，这款M12弹簧垫圈遵循常规弹簧垫圈的结构逻辑，采用开口错位的环形结构，开口处的两个端面沿轴向错开一定角度，这个错开的高度直接决定了垫圈的回弹行程与可提供的防松弹力，设计时需要匹配65Mn这类弹簧钢的材料特性，确保压平后弹力处于标准要求的区间内，既不会因为弹力过大导致螺栓拧紧时额外承受过大的附加轴向力，也不会因为弹力不足无法起到防松效果。外形尺寸与安装边界是这类标准件选型时最需要关注的点，适配M12螺纹的弹簧垫圈，内径尺寸略大于12mm，保证能顺利穿过M12螺栓的螺杆，不会出现卡滞；外径尺寸控制在合理范围，不会超过对应规格六角螺栓的头部对边尺寸，避免安装时垫圈边缘超出螺栓头部支撑面导致压合不均；厚度尺寸则根据材料硬度与弹力要求匹配，安装时需要注意，弹簧垫圈必须放置在螺栓头部与被连接件之间，或者螺母与被连接件之间，开口方向要与螺纹旋向匹配，确保拧紧过程中开口不会被刮蹭掀起。

　　很多现场装配的反馈里，弹簧垫圈失效往往不是因为零件本身质量问题，而是选型时没有匹配安装空间，比如被连接件的安装孔过大，导致垫圈受压时部分区域悬空，压合后出现翘曲，无法提供均匀的回弹力；或是安装时叠加了平垫却没有注意平垫的支撑范围，导致弹簧垫圈的弹力无法均匀作用在连接面上。从结构细节上看，这款垫圈的开口处做了轻微的圆角处理，避免尖锐的边角在拧紧过程中刮伤被连接件的表面，也防止安装时划伤操作人员的手部；环形的截面为矩形，保证压合时整个环面的受力均匀，不会出现局部应力集中导致垫圈过早断裂。在一些振动幅度不大、温度变化范围较小的静态连接场景中，M12规格的这款弹簧垫圈可以单独使用实现防松效果，而在振动较强的设备连接部位，往往会配合平垫、螺纹胶一起使用，形成多重防松结构，这时候弹簧垫圈的作用是提供持续的轴向张紧力，弥补螺纹胶老化后带来的预紧力下降。需要注意的是，这类弹簧垫圈并不适用于高强度冲击载荷的连接场景，在这类场景下弹簧垫圈的回弹速度跟不上振动的频率，容易出现防松失效，这也是设计选型时需要提前判断的应用边界。

　　从建模逻辑来看，构建这个三维模型时，首先要绘制环形的基础截面，通过螺旋扫掠或者错位拉伸的方式实现开口处的轴向错位，再对边缘做倒钝处理，还原真实零件的结构细节，确保模型导入装配体后，可以准确模拟安装时的压合状态，检查是否存在安装干涉，验证垫圈与螺栓、被连接件之间的配合尺寸是否合理，避免实际生产装配时出现尺寸不匹配的问题。很多三维建模初学者在做这类标准件时，容易忽略开口处的错位角度，把模型做成一个平的开口环，这样的模型导入装配后无法体现弹簧垫圈的实际工作状态，也无法用于后续的装配干涉检查与受力仿真参考。
