Kinco伺服电机弯角式动力连接线结构

　　在自动化产线的伺服传动布局里，动力连接线的选型与安装合理性，直接影响整套运动控制单元的运行可靠性，尤其是设备内部走线空间局促、拖链弯折半径受限的工位，接头形式与线缆结构的设计细节，往往决定了后期运维的频次与故障概率。这款弯角结构的伺服动力连接线，主要适配小功率Kinco伺服电机的动力传输场景，常见于3C电子装配设备、小型包装机械、桌面级自动化工作站这类安装空间紧凑的设备中，区别于直头接头的线缆，90度弯角的接头结构能够大幅缩减电机尾部的轴向安装占用空间，避免线缆在电机端出现过度弯折导致的线芯断裂、屏蔽层破损问题。

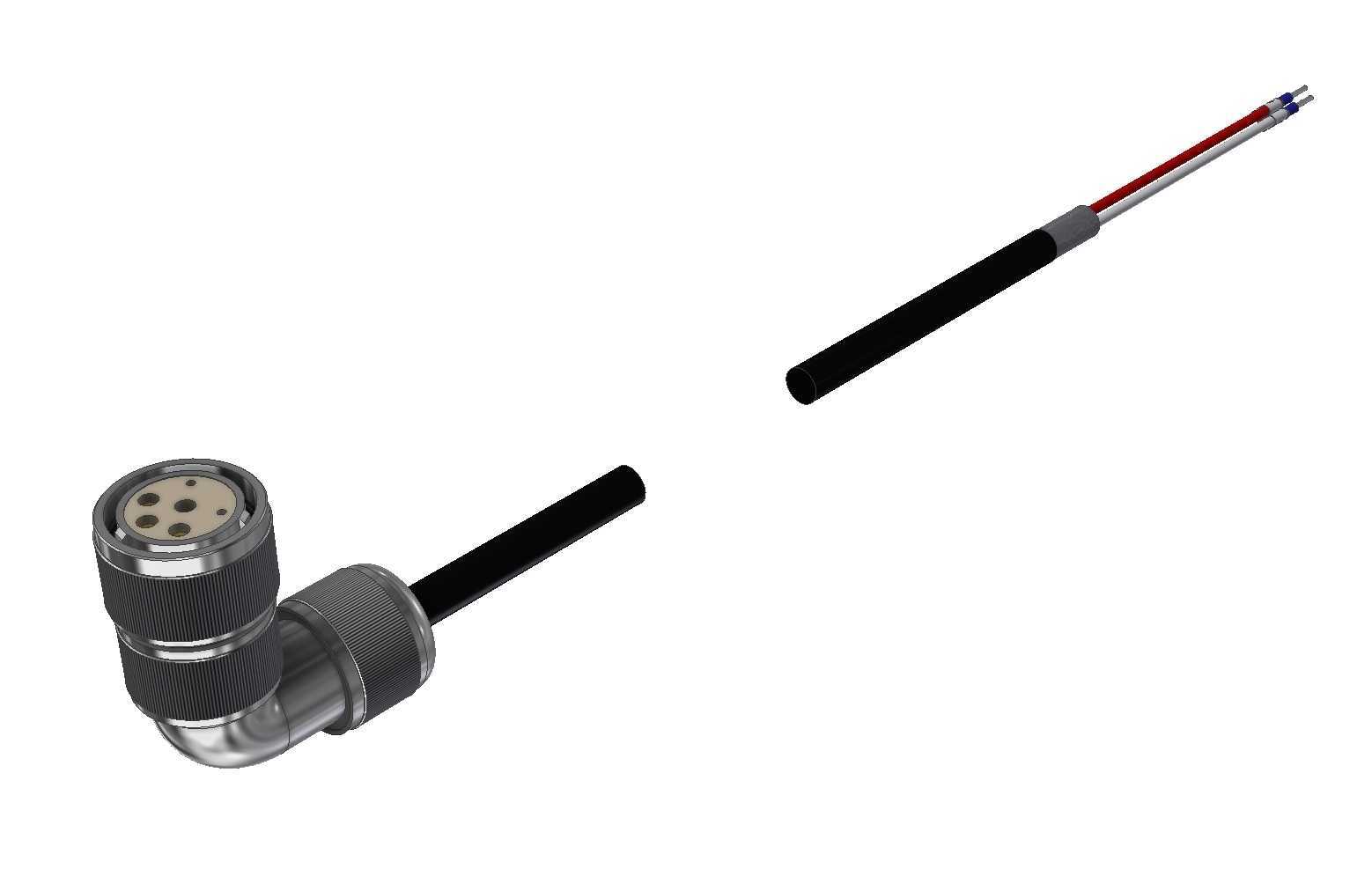

　　从结构设计来看，接头端采用金属外壳包裹的弯角成型结构，内部插芯为多针圆形布局，对应伺服电机的动力相序接线需求，插针与绝缘基座的配合公差控制在合理范围，既保证插接后的接触可靠性，也能避免插接过程中出现插针弯折、对位偏差的问题；接头外侧的滚花纹理设计，方便操作人员徒手完成锁紧操作，无需额外借助扳手类工具，在设备内部狭小空间作业时能够大幅提升接线效率，接头尾部的线缆固定段做了应力释放结构，能够缓冲设备运行过程中产生的振动拉扯，避免线缆与接头衔接位置出现线芯折断的问题。线缆部分采用多层复合结构，内层为多股铜质动力线芯，保证大电流传输过程中的载流能力，中间层设置屏蔽编织层，能够阻隔伺服驱动器运行过程中产生的电磁干扰，避免动力线的信号串扰到周边的编码器线、传感器信号线，外层为耐油耐磨的绝缘护套，能够适应车间内常见的切削液飞溅、油污附着场景，同时护套材料具备一定的耐弯折性能，适配拖链内往复移动的走线需求，在常规10倍线缆直径的弯折半径下，能够满足百万次以上的往复弯折使用寿命。

　　在安装边界层面，弯角接头的径向尺寸经过优化，在多台伺服电机密集排布的工位中，相邻电机的接头不会出现干涉问题，线缆的出线方向可以根据实际安装需求做周向调整，适配不同方向的走线布局，避免线缆出现强行弯折的情况；线缆的外径控制在常规工业线缆的标准范围内，能够匹配市面上常见的线缆固定头、走线槽规格，无需额外定制特殊规格的安装配件。实际应用过程中，这类动力连接线往往需要配合伺服电机的安装位做走线规划，在有拖链的移动轴工位，线缆的弯曲半径需要严格控制在产品允许的范围内，同时避免与拖链内的其他线缆出现过度挤压，接头与电机插座插接完成后，需要确认锁紧结构完全卡合，避免设备运行过程中因振动导致接头松脱，出现动力缺相烧坏电机的问题。

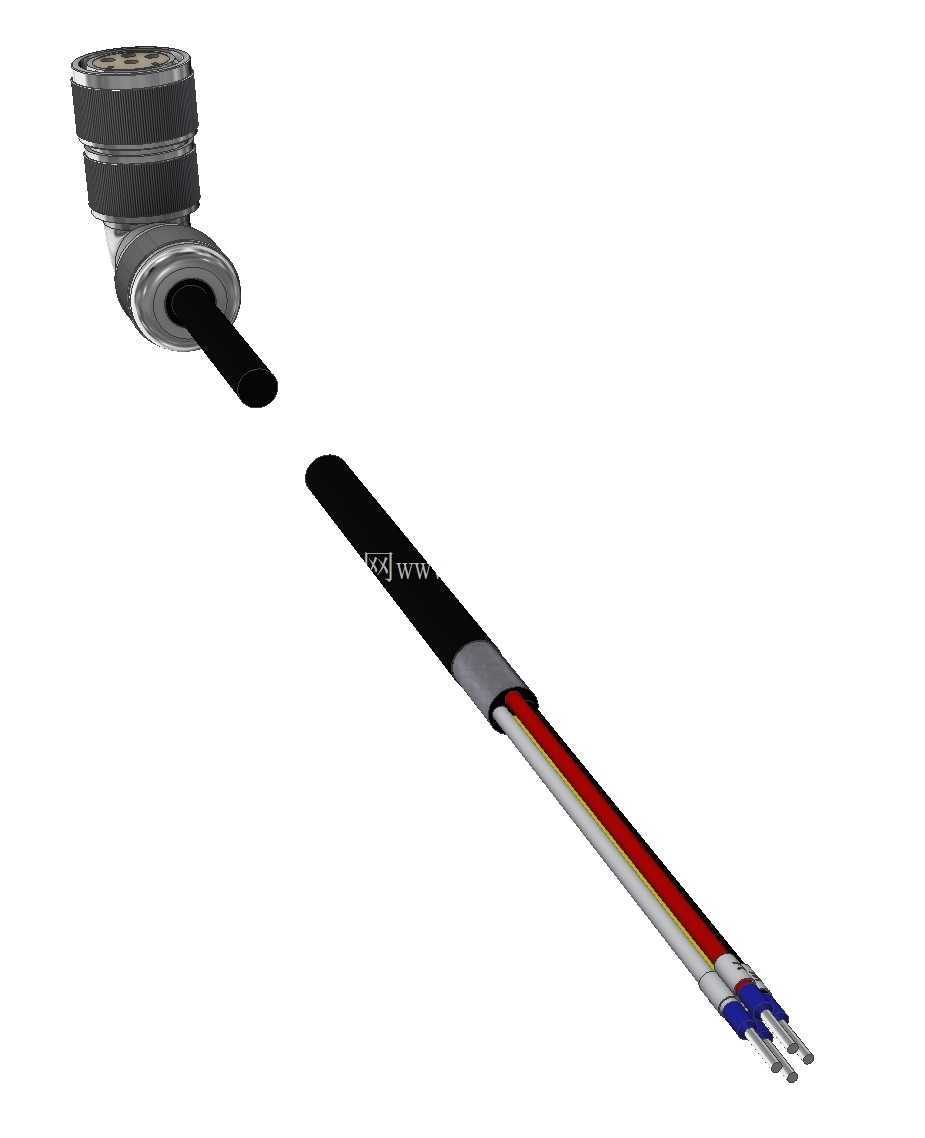

　　从建模细节来看，模型完整还原了接头的金属外壳纹理、插芯的针脚布局、线缆的外层护套质感，弯角位置的过渡弧度完全参照实物的成型尺寸，能够直接用于设备三维布局的干涉检查，在做整机布线仿真时，可以直接调用该模型模拟线缆的弯折走向，提前预判走线过程中可能出现的干涉点，减少实际装配阶段的改线工作量。对于结构设计人员而言，这类标准配件的三维模型精度直接影响整机设计的效率，精准的接头尺寸与线缆外径参数，能够帮助设计人员在图纸阶段就完成走线槽、固定头的选型匹配，避免后期配件到场后出现尺寸不匹配的问题；对于设备运维人员而言，清晰的结构展示也能帮助其快速理解接头的锁紧与拆卸方式，减少现场接线的误操作概率。在不同的应用场景下，这类线缆的长度可以根据实际设备的走线距离做调整，但接头端的结构尺寸是统一的，只要适配对应型号的伺服电机插座，就可以实现通用替换，无需针对特定设备做特殊定制，这也降低了设备的备件储备成本，车间运维只需要储备对应接头规格的不同长度线缆，就可以满足多台同型号伺服设备的维护需求。
