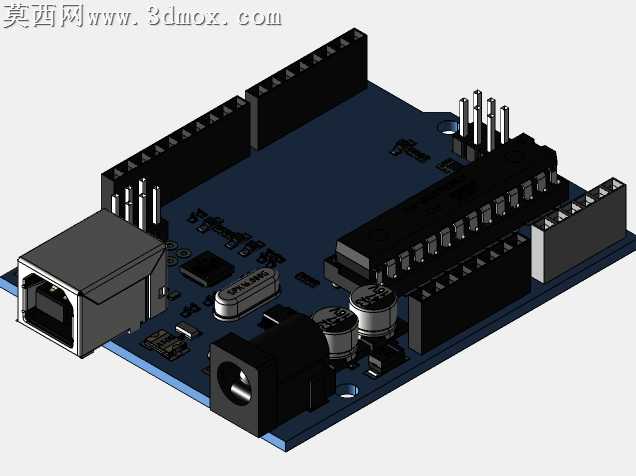

ArduinoUno开源开发板精细三维建模作品

本作品为Arduino Uno开源开发板的高精度三维建模成果，建模过程中严格参照实物的真实尺寸比例，对开发板上的每一处结构都进行了精细化还原，整体建模逻辑遵循从基底到上层元件的层级搭建思路，首先完成PCB基板的轮廓建模，精准还原基板的蓝色板材质感、边缘定位孔的位置与尺寸、板身的切角细节，确保基板的基础形态与实物完全匹配。在元件建模环节，针对板载的不同部件采用差异化的建模方式，对于USB-B型接口，分别还原金属屏蔽壳、内部塑料胶芯、接插引脚的分层结构，金属外壳做哑光磨砂金属材质处理，胶芯部分还原黑色阻燃塑料的质感，引脚部分做亮面镀锡金属的材质表现；对于直流电源插座，还原圆筒形金属外壳、内部绝缘衬套、中心接电引脚的结构，材质区分金属导电部分与黑色塑料绝缘部分，还原接口处的插拔导向倒角细节。对于板载的排针排母结构，区分黑色塑料基座与金属插针，插针部分还原圆柱形金属针身的光泽感，基座部分还原注塑塑料的细微磨砂质感，同时精准还原每一排排针的引脚数量、间距与排布位置，确保与实物的引脚定义位置完全对应。对于板载的主控制芯片、晶振、电容、电阻、复位按键、LED指示灯等小型元件，逐一还原其外形尺寸与安装位置，电解电容还原铝制外壳的哑光金属质感与顶部的防爆刻线，晶振还原金属屏蔽壳的接缝细节，复位按键还原方形按键帽的圆角结构与下方的按键底座，LED指示灯还原半透明有色塑料的透光质感。建模过程中对板身的丝印标识也做了对应的纹理映射处理，还原板上的元件标号、接口标识、logo丝印的印刷效果，材质上区分PCB基板的阻焊层质感、丝印的油墨质感、不同元件的金属、塑料、橡胶材质差异，渲染阶段采用柔和的环境光搭配局部补光，清晰展现各元件的结构层次与材质区别，整体模型完整还原了Arduino Uno开发板的全部外观结构与细节特征，可用于电子类项目的结构展示、装配模拟、场景渲染等用途，建模过程中兼顾了结构准确性与视觉表现力，每一处衔接位置都做了公差匹配处理，避免出现元件穿模、位置偏移的问题，确保模型的装配逻辑与实物生产装配逻辑一致。
