IHK技能考核用模块化机械实训装置结构

　　这套机械结构是面向职业技能实操考核设计的模块化实训载体，核心服务于机械装配、调试类技能考核场景，可覆盖机械装调工、机电一体化相关岗位的实操能力评定需求，在职业院校实训中心、技能鉴定站的考核工位中承担实操考核载体的功能。整套装置以一块平整的安装底板作为装配基准面，所有功能组件均通过螺栓定位安装在底板上，安装孔位采用标准化间距设计，既可以满足考核时的装配精度要求，也能在日常实训中反复拆装使用，不会因为多次拆装出现基准面变形、孔位滑牙等问题。

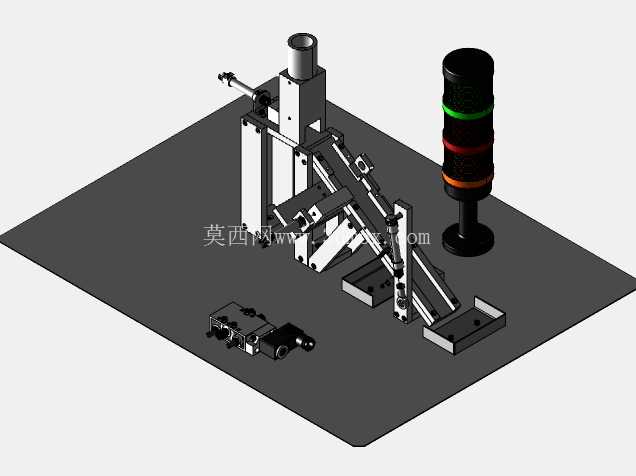

　　从功能分区来看，装置集成了多类常见工业机械结构单元：斜向布置的导向传动组件采用线性滑轨搭配滑动座的结构，滑动座上预留了多组安装螺孔，可根据考核要求加装不同的执行元件，模拟工业设备中常见的斜向送料、角度调整工位动作；竖直安装的立柱组件搭配横向伸出的调节轴，可实现不同高度位置的定位锁紧，用来考核学员对同轴度调整、锁紧机构装配的实操能力；安装在底板一侧的三色警示灯采用标准工业件规格，接线端子预留到位，可结合电气接线考核内容，实现设备运行状态的信号指示功能，还原真实生产设备的状态反馈逻辑；底板左下角布置的小型驱动组件集成了微型动力输出单元，可通过联轴器与斜向导向组件的传动端连接，实现整套机构的动作驱动，用来考核传动系统的同轴度找正、传动间隙调整等实操技能。

　　设计过程中充分考虑了技能考核的评分便利性，所有装配环节都设置了可量化的精度校验点：比如导向滑轨的安装平行度公差控制在0.02mm每百毫米行程范围内，滑动座移动全程无卡滞、无明显间隙；立柱组件的竖直度公差不超过0.05mm，横向调节轴的水平度可通过锁紧螺母实现微调，满足不同考核题目对装配精度的差异化要求。整套装置的安装边界控制在800mm×600mm的底板范围内，整体高度不超过400mm，放置在标准实训工作台上即可开展考核操作，不需要额外的安装固定，搬运时可通过底板侧边的吊装孔实现整体转运，日常存放时可叠放节省存储空间。

　　各组件之间的连接全部采用标准紧固件，没有特殊定制的异形连接件，学员在装配过程中可以使用常规的内六角扳手、游标卡尺、百分表等通用工量具完成所有操作，不需要特殊专用工具，适配技能考核的通用工具配置要求。结构设计上特意设置了几处常见的装配易错点：比如斜向滑轨的安装基准面有微小的高度差，需要通过垫片调整来保证滑动顺畅；驱动组件与传动端的连接位设置了不同直径的联轴器适配段，需要学员根据轴径选择正确的连接件；警示灯的安装座有定位销孔，需要对准销钉才能保证安装竖直，这些设计点都贴合实际生产中的装配场景，能够真实反映学员的机械装配实操水平，避免死记硬背式的应试操作。

　　在实际使用场景中，这套装置可根据不同的考核等级调整装配难度：初级考核可要求完成单个组件的装配与精度调整，中级考核可要求完成整套机构的联动装配与动作调试，高级考核可结合故障排查内容，在组件中预设常见的装配故障，要求学员在规定时间内排查并解决问题。所有组件的加工精度都按照工业级设备的要求制作，滑轨、锁紧件、紧固件等易损件都采用标准工业规格，损坏后可直接采购替换，不需要单独定制加工，降低了实训装置的后期维护成本。整套结构的动作逻辑完全还原工业生产中常见的斜向送料、定位调整、状态指示的工位功能，学员通过这套装置的装配调试训练，能够快速适配真实生产设备的装配调试要求，实现实训内容与岗位技能需求的无缝对接。
