工业用波纹式真空硅胶吸盘结构

在包装生产线的纸箱码垛工位、工业机器人的异形件抓取单元里，这类带1.5折波纹管结构的硅胶吸盘是解决不平整表面取料难题的核心执行元件。不同于平直唇边的普通真空吸盘，这款吸盘的褶皱段在接触瓦楞纸板、带轻微弧度的塑料包装件、表面有局部凸起的成型工件时，能通过自身的折叠形变自适应贴合被抓取面，不需要额外增加浮动接头补偿安装误差，也能在真空发生器建立负压的瞬间形成可靠的密封腔，避免抓取过程中出现掉件、漏气的问题。

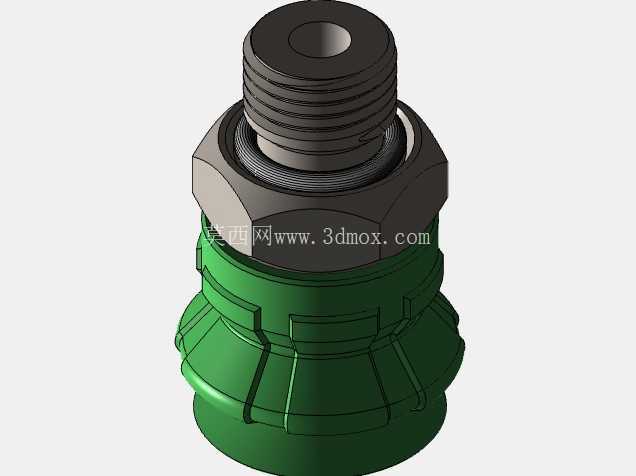

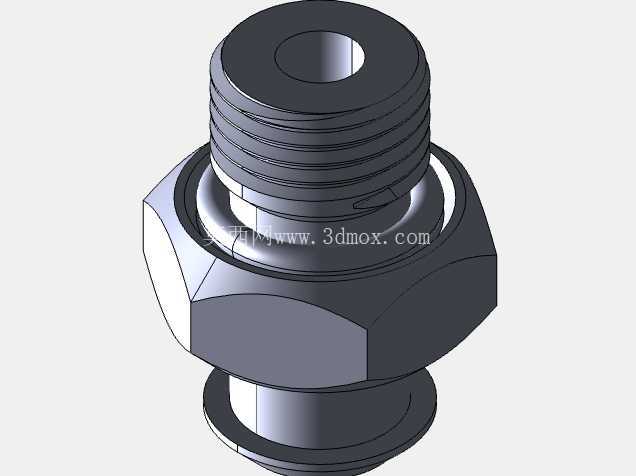

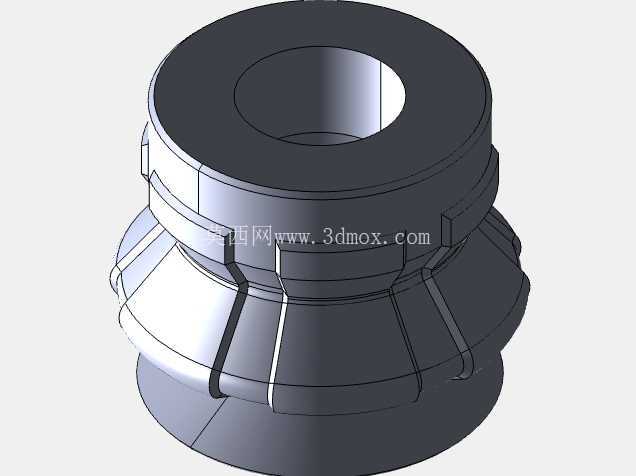

从结构设计逻辑来看，吸盘上部的外螺纹接头采用标准公制细牙螺纹，配套的六角锁紧螺母可以在安装支架上灵活调整吸盘的伸出长度，适配不同行程的气缸取料工况，螺纹根部的密封台阶能保证气路连接位置的气密性，不需要额外缠绕生料带就能满足常规工业真空系统的密封要求。中间的金属嵌件内嵌在硅胶主体内部，既避免了硅胶直接受力导致的接头脱落问题，又能在高频次的往复取放动作中保持整体结构的刚性，不会因为硅胶的软质特性出现接头晃动、定位偏移的情况。下部的波纹段采用等距折叠设计，1.5折的折叠次数是经过工况验证的最优参数：折数过少会导致自适应补偿行程不足，无法覆盖常见的工件表面高度差；折数过多则会让吸盘在垂直受力时出现过度形变，提升取料位置的重复定位误差，无法满足高精度装配工位的定位要求。吸盘底部的唇边做了圆弧过渡处理，接触工件时不会刮伤纸质包装、塑料壳体这类易损工件表面，同时唇边的壁厚做了渐变减薄设计，接触瞬间就能在负压作用下贴紧工件表面，缩短真空建立的响应时间，提升整线的取放节拍。

材质选用硅胶是综合了多场景工况的考量：硅胶材质的耐温范围覆盖常规包装车间、装配车间的环境温度，不会因为冬季低温出现硬化开裂，也能耐受短时间的高温工件接触；同时硅胶的抗老化性能优于普通橡胶，在长时间的压缩、拉伸循环中不会出现明显的弹性衰减，能维持稳定的吸附力。在安装边界上，这款吸盘的最大外径适配常规的吸盘安装支架孔径，螺纹段长度满足不同厚度的安装板固定需求，整体压缩行程可以覆盖10mm以内的工件表面高度差，不需要额外增加缓冲结构就能直接集成到现有机械手的末端执行器上。在实际选型应用中，这类吸盘多用于包装行业的纸箱拾取、袋装物料搬运，以及工业机器人领域的冲压件上下料、注塑件取出工位，针对表面存在轻微凹凸、曲率变化不大的工件，不需要定制特殊形状的吸盘就能完成稳定抓取，能大幅降低末端执行器的设计成本与备件库存压力。设计建模过程中，需要重点保证波纹段的壁厚均匀性，避免出现壁厚差导致的受力不均、形变偏移问题，金属嵌件与硅胶的结合位置要做倒扣结构，保证两者结合牢固，不会在频繁拉扯中出现脱落；唇边的尺寸公差要控制在合理范围内，过厚会导致贴合不严漏气，过薄则容易在接触尖锐工件边缘时出现撕裂破损。
