27mm减速箱电机L型安装固定支架

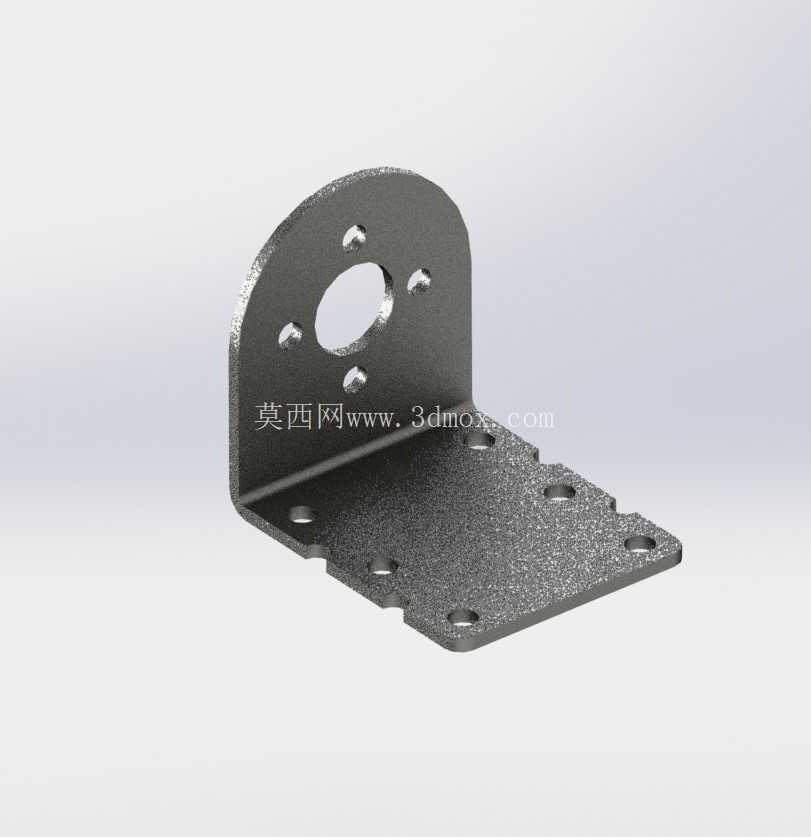

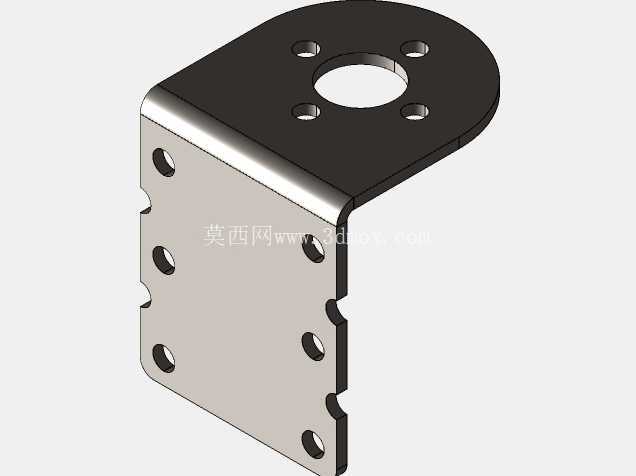

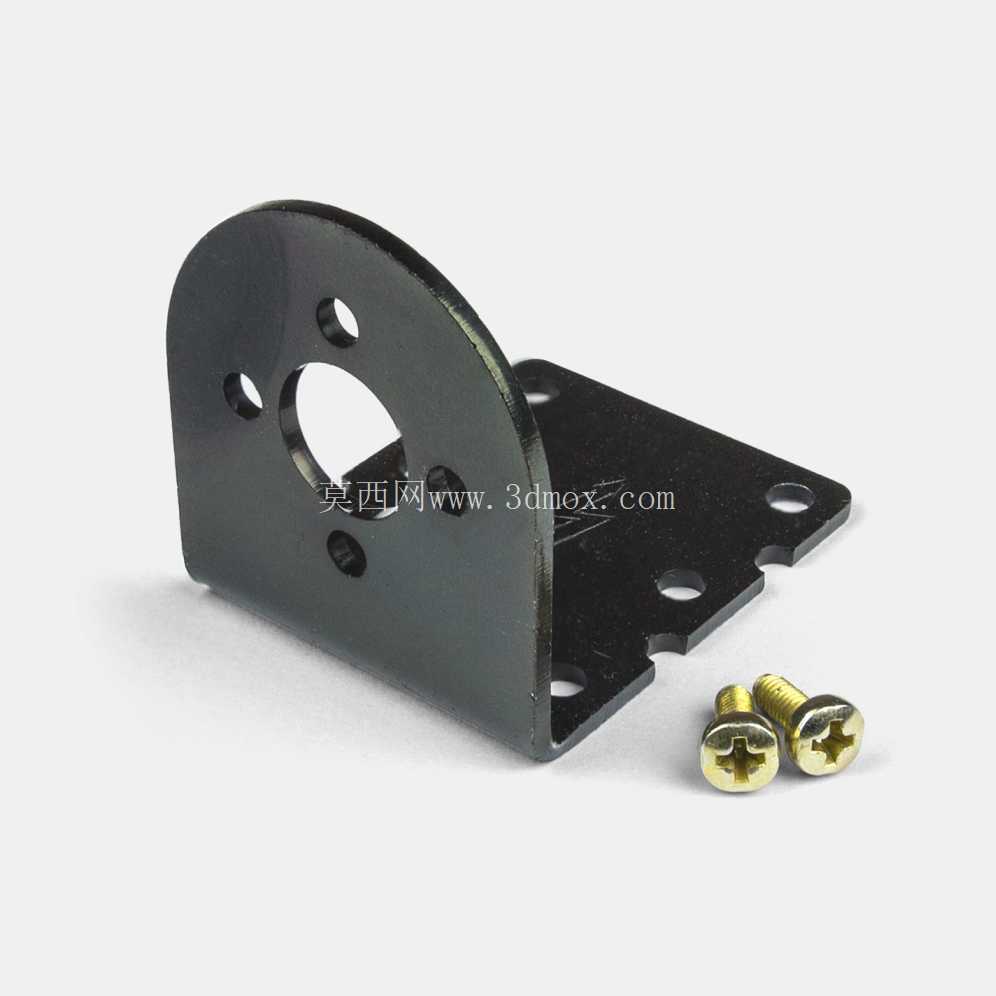

　　在小型自动化传动模组、桌面级机器人关节、DIY智能小车传动单元、小型教具类传动结构的搭建过程中，电机的安装固定精度直接决定了整套传动系统的运行稳定性，一旦支架刚性不足或者安装孔位匹配度差，很容易出现电机输出轴同轴度偏差、运行抖动、齿轮啮合异常磨损等问题，这款L型安装支架就是针对直径27mm规格的减速箱电机、360系列直流电机开发的专用固定构件。从结构设计逻辑来看，这款支架采用经典的直角折弯L型构型，竖直安装面专门匹配电机端盖的固定孔位，中心预留的大尺寸过孔可以容纳电机输出轴或者减速箱的输出端伸出，周围均匀分布的四个小孔完全对应27mm减速箱端盖的标准安装孔距，不需要额外打孔修配就能直接完成电机端面的锁附固定，避免了现场改制孔位带来的位置偏差。

　　水平安装面作为整套电机组件与设备机架的连接载体，排布了多组不同间距的安装孔位，既可以适配不同宽度的铝型材机架安装槽，也能满足不同安装位置的调整需求，长圆孔的设计预留了一定的位置调节余量，方便装配时调整电机输出轴与传动轮、齿轮的啮合间隙，降低装配对位的难度。板材选用1.5mm厚度的钢板作为基材，相比同厚度的铝合金板材，钢板的抗形变能力更强，在电机持续运行产生振动的工况下，不容易出现安装面翘曲、固定孔滑牙的问题，折弯处做了额外的加固处理，没有采用普通直角折弯的应力集中结构，能够承受电机启停瞬间的冲击力，即使是带负载频繁正反转的工况，也能保持安装面的位置精度，不会因为长期受力出现直角角度变形，导致电机输出轴倾斜。

　　从安装边界尺寸来看，竖直安装面的圆弧过渡造型既规避了直角边缘的锐边安全隐患，也刚好匹配27mm电机的外径轮廓，不会出现支架边缘突出电机外壳干涉周边零部件的问题，水平安装面的整体长宽尺寸控制在紧凑范围内，不会占用过多的设备内部安装空间，对于内部空间局促的小型智能设备、桌面级实验装置来说，这种紧凑化的设计能够有效提升空间利用率。在实际应用场景中，这款支架可以直接固定在铝型材搭建的实验台架、小型智能小车的底盘机架、3D打印的设备壳体上，不需要额外设计定制电机安装座，能够大幅缩短小型传动装置的开发周期，尤其是在学生创新项目、小型自动化原型机开发过程中，选用这种标准化的支架，不需要单独进行钣金件的开模或者定制加工，就能快速完成电机组件的可靠固定。

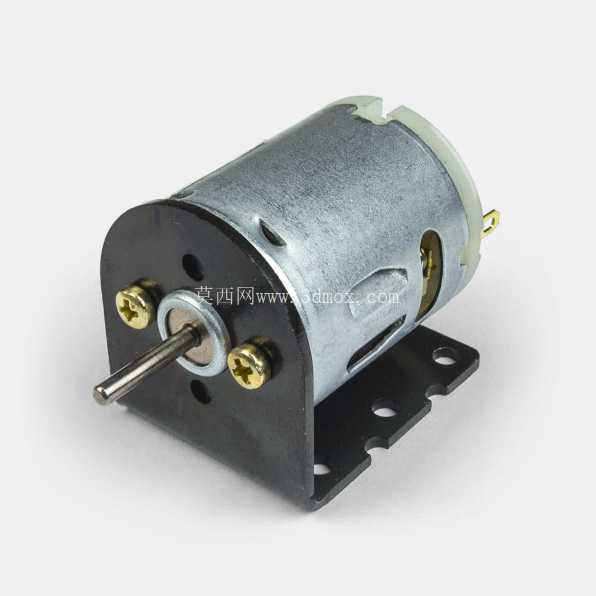

　　在装配逻辑上，只需要先将电机通过端面螺丝固定在支架的竖直安装面上，再通过水平面上的安装孔将整套支架锁附在设备机架上即可，多组孔位的设计允许用户根据实际的传动布局选择合适的固定点，不管是同步带传动、齿轮传动还是直连负载的安装方式，都能找到对应的固定位置，预留的调节余量也能方便后期维护时调整传动张紧度，不需要完全拆卸支架就能完成位置微调。从刚性表现来看，1.5mm钢板加上折弯加固的结构，完全能够覆盖360系列电机、27mm减速箱电机的输出扭矩范围，不会因为电机输出扭矩较大出现支架形变导致的传动卡顿问题，金属材质的抗老化性能也远优于3D打印的塑料支架，在长期连续运行的工况下不会出现材料蠕变导致的安装松动问题，适合用于需要长期稳定运行的小型自动化设备当中。
