多自由度关节型工业作业机械臂结构

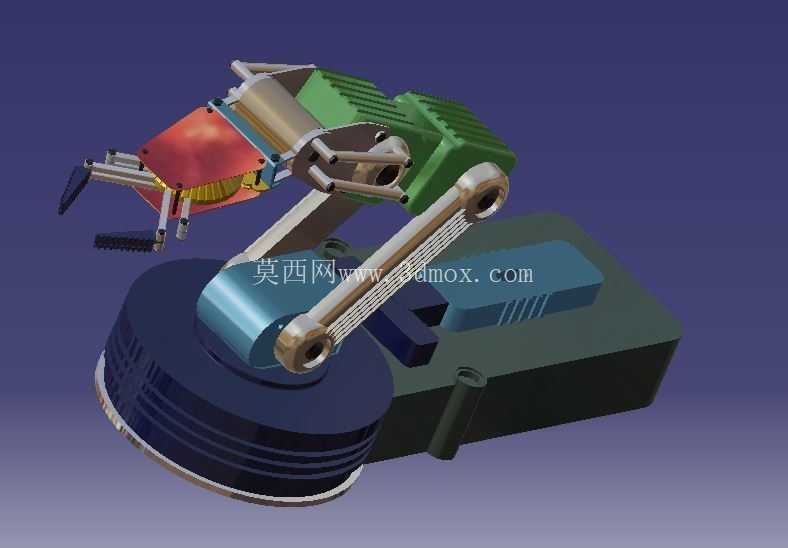

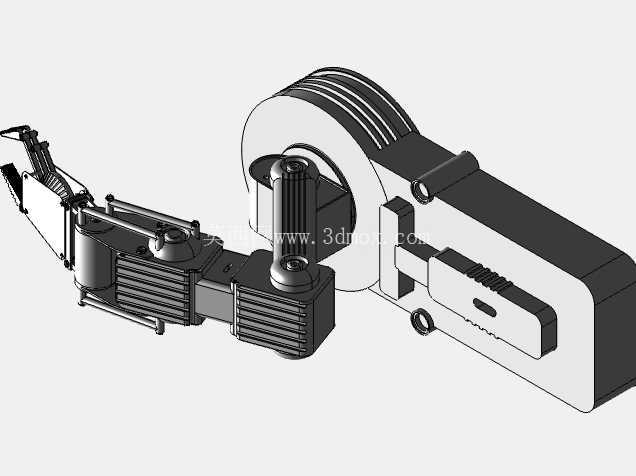

这款关节型机械臂的结构设计，核心瞄准中小负载的精密作业场景，在3C电子零部件分拣、实验室样本转运、小型工件上下料这类工位上，能替代人工完成重复度高、定位精度要求严苛的动作。从实际落地的工况来看，这类臂体的作业半径通常覆盖0.4米到0.6米的区间，基座的安装法兰采用标准圆形止口设计，安装时只需要在工作台面预留对应螺栓孔位即可，不需要额外做复杂的适配改造，基座底部的走线槽预留了动力线、编码器线的穿设空间，能避免臂体回转过程中线缆拖拽磨损。

设计阶段最先敲定的是关节的传动布局，大臂与基座的连接采用交叉滚子轴承承载，既能承受径向、轴向的复合载荷，也能保证回转过程的间隙控制在0.02毫米以内，不会因为长期往复回转出现定位精度漂移。小臂与大臂的铰接处采用平行四边形连杆结构做动力传递，这种结构的优势在于末端执行器的姿态可以通过连杆联动保持稳定，不需要在腕部额外增加过多的驱动元件，能有效降低臂体前端的自重，提升动态响应速度。腕部的末端接口采用标准快换结构设计，可以适配夹爪、真空吸盘、小型焊枪等不同的执行元件，切换作业类型时只需要更换末端模块，不需要重新调整臂体的整体标定参数。

从结构细节来看，臂体的外壳采用分段式设计，每一段的壳体都做了加强筋布局，在保证整体刚性的前提下尽可能削减壁厚，降低运动过程中的惯量。驱动电机全部内嵌在臂体的关节腔内部，没有外露的传动部件，一方面能避免车间内的粉尘、切削液溅入传动结构造成磨损，另一方面也能缩减整体的外形尺寸，在狭窄的工位空间内也能完成部署。臂体的回转限位做了软硬双重防护，硬限位采用聚氨酯缓冲块设置在关节的极限转动位置，软限位则通过编码器的位置信号做提前减速，避免高速运动时触发硬限位造成结构冲击。

实际选型适配的时候，需要重点关注基座的安装平面度，平面度误差需要控制在0.1毫米以内，否则长期运行会造成轴承偏载，缩短关节的使用寿命。臂体的运动包络线在设计阶段就做了全姿态干涉校验，不管是大臂抬升到最高位置，还是小臂收缩到基座附近，都不会出现自身结构碰撞的问题，部署时只需要在包络线外围预留10毫米的安全间隙即可，不需要额外占用过多的工位空间。末端的负载适配需要结合作业半径做动态核算，当臂体完全伸展到最大作业半径时，末端允许的负载会比收缩状态下略有降低，这一点在做工位工艺规划的时候需要提前纳入考量，避免超载运行造成关节结构变形。

这款机械臂的结构设计没有采用冗余的自由度配置，所有关节的转动范围都围绕常见的工业作业场景做了优化，比如腕部的转动角度覆盖了正负180度的区间，能满足工件翻转、姿态调整的常规需求，大臂的俯仰角度范围足够让末端执行器触碰到工作台面以下的低位料架，不需要额外抬高基座的安装高度。关节处的密封采用双唇形密封圈，能达到IP54的防护等级，在有少量粉尘、偶尔溅落切削液的普通机加工车间内也能稳定运行，不需要额外加装防护外罩。
