FRC赛事攀爬发射一体化竞技机器人

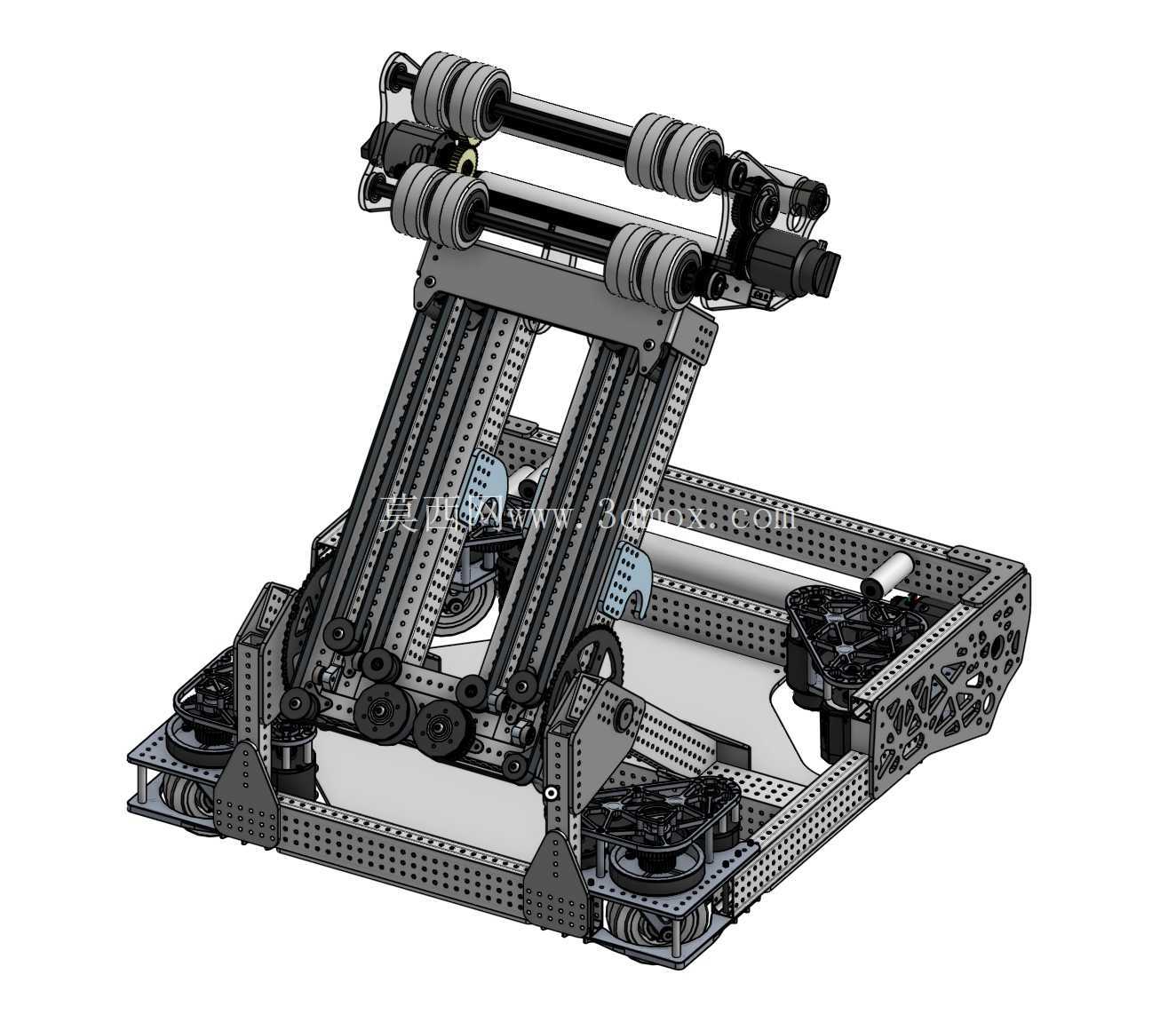

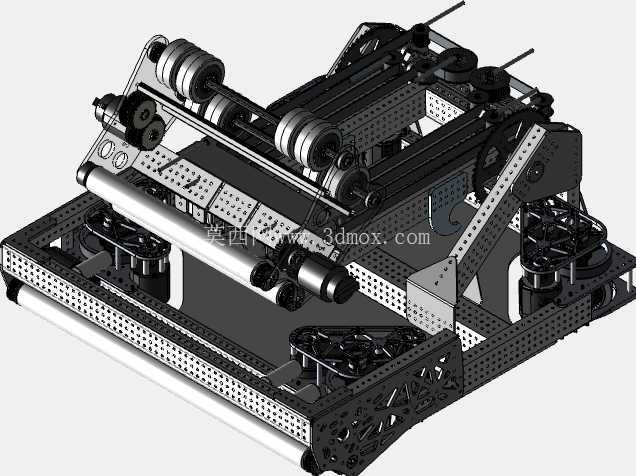

　　该竞技类机器人主要面向青少年机器人对抗赛事场景，核心承担赛事环节中的物料发射、场地攀爬两类核心任务，整体采用模块化铝型材搭建机架，兼顾结构强度与改装调整的便利性，适配赛事过程中快速调试、部件更换的实际需求。底盘部分采用镂空多孔板材作为安装基板，预留了充足的传感器、驱动轮组、走线槽的安装位置，轮组采用麦克纳姆轮布局，可实现全向移动，适配赛事场地内狭小空间的转向、横移需求，底盘边缘设置了防撞缓冲结构，避免对抗过程中碰撞对核心传动部件造成损伤。

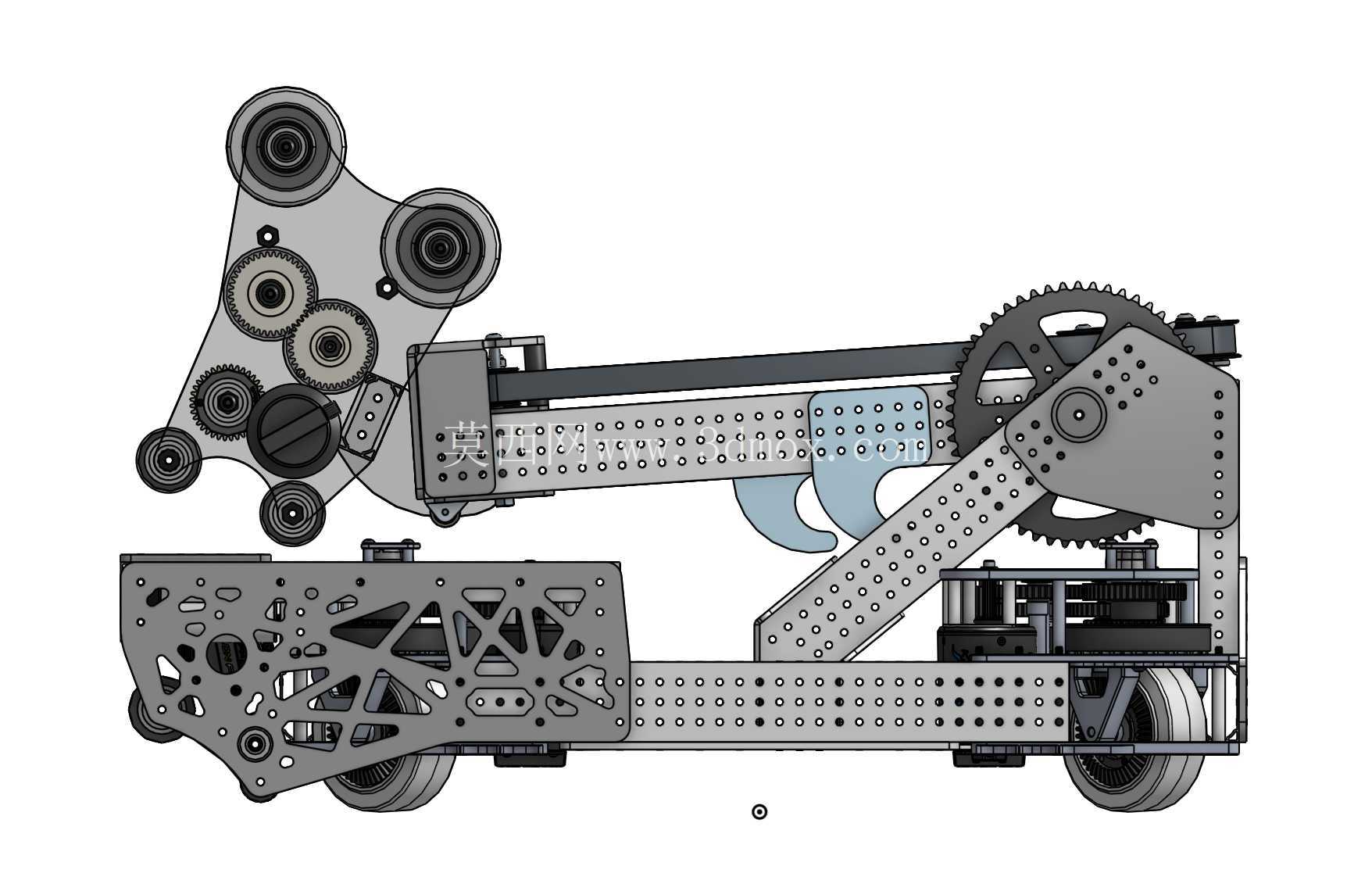

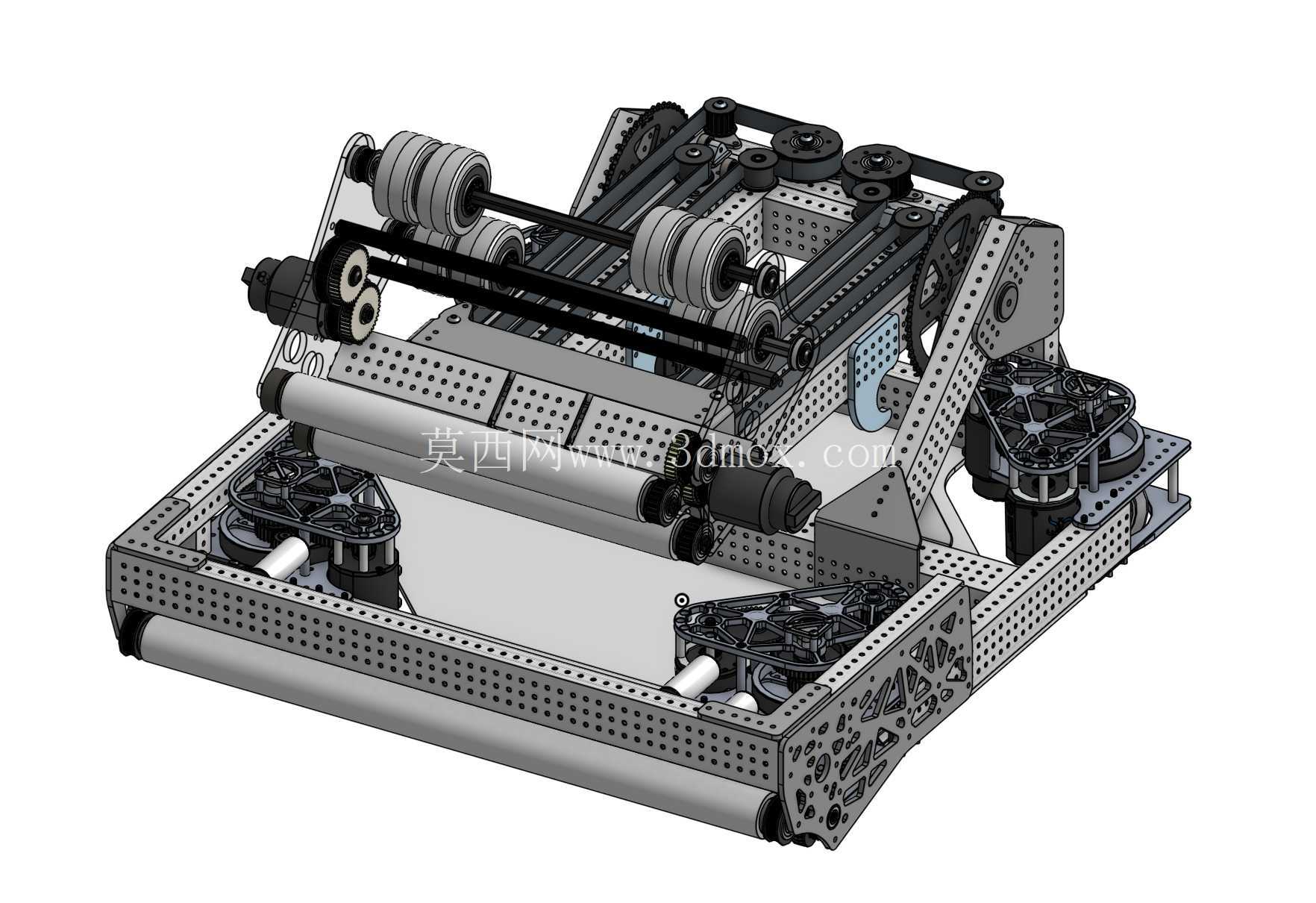

　　进料口设置在保险杠下方位置，可直接对接场地内散落的条状物料，无需额外抬升进料机构即可完成物料拾取，进料通道内置导向辊组，可将拾取的物料顺畅输送至末端发射机构，发射机构搭载在可旋转升降机架上，升降架采用多组平行连杆结构配合线性导轨实现抬升动作，抬升过程中发射端始终保持水平姿态，无需额外调整俯仰角度即可对准不同高度的发射目标，发射端采用双轮摩擦发射结构，可通过调整两轮转速差实现物料的抛射角度微调，适配不同距离的投射需求。

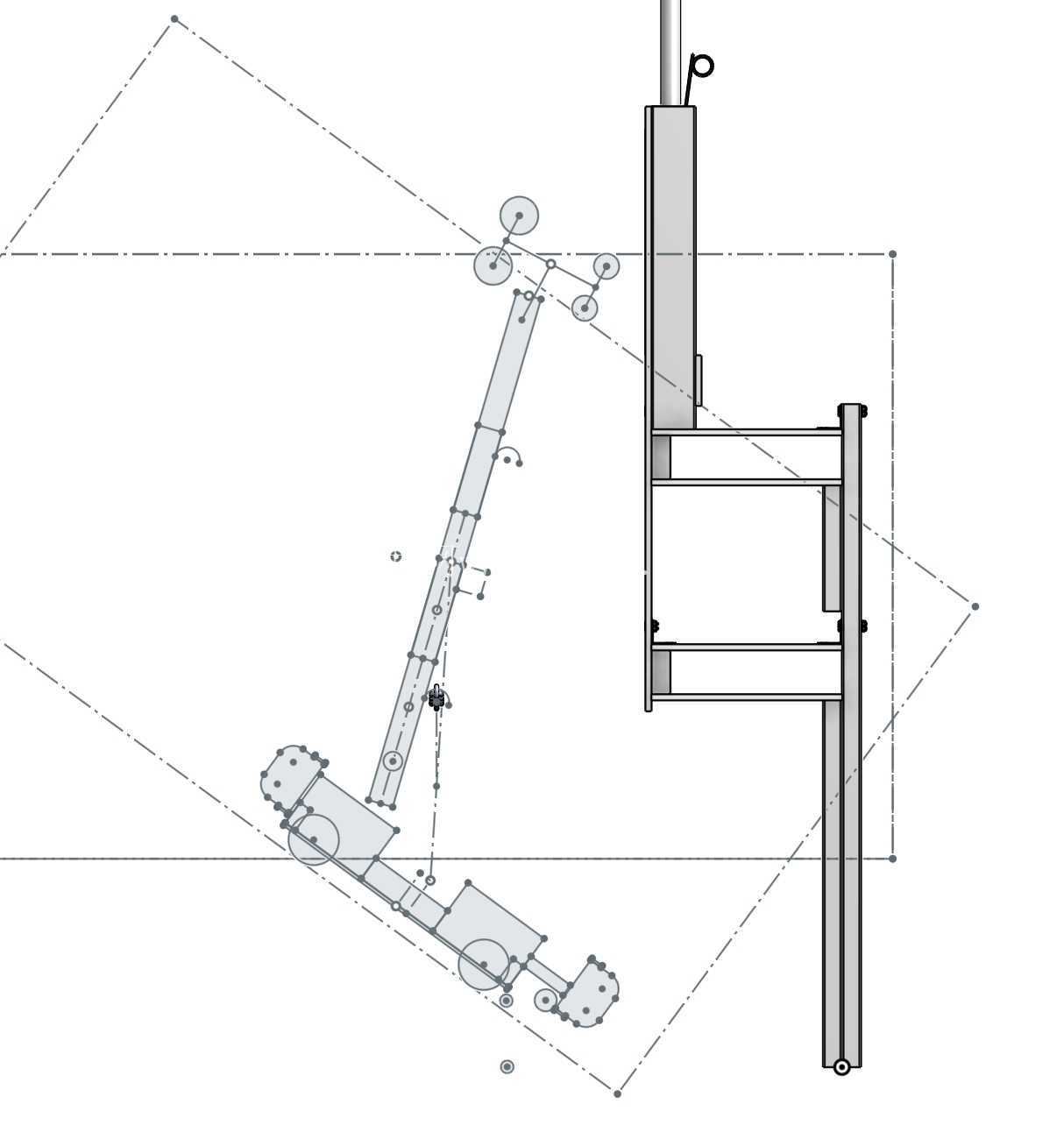

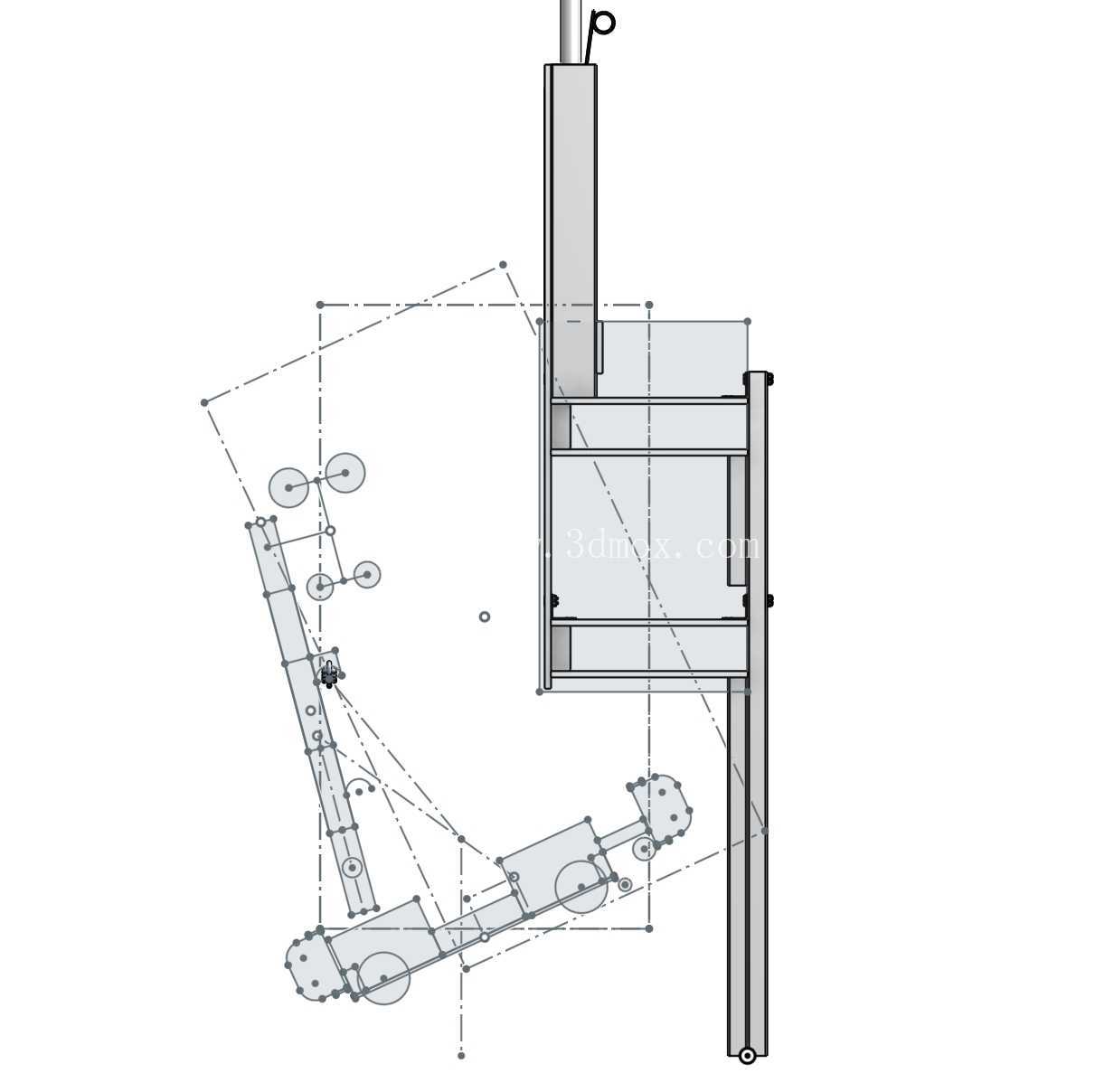

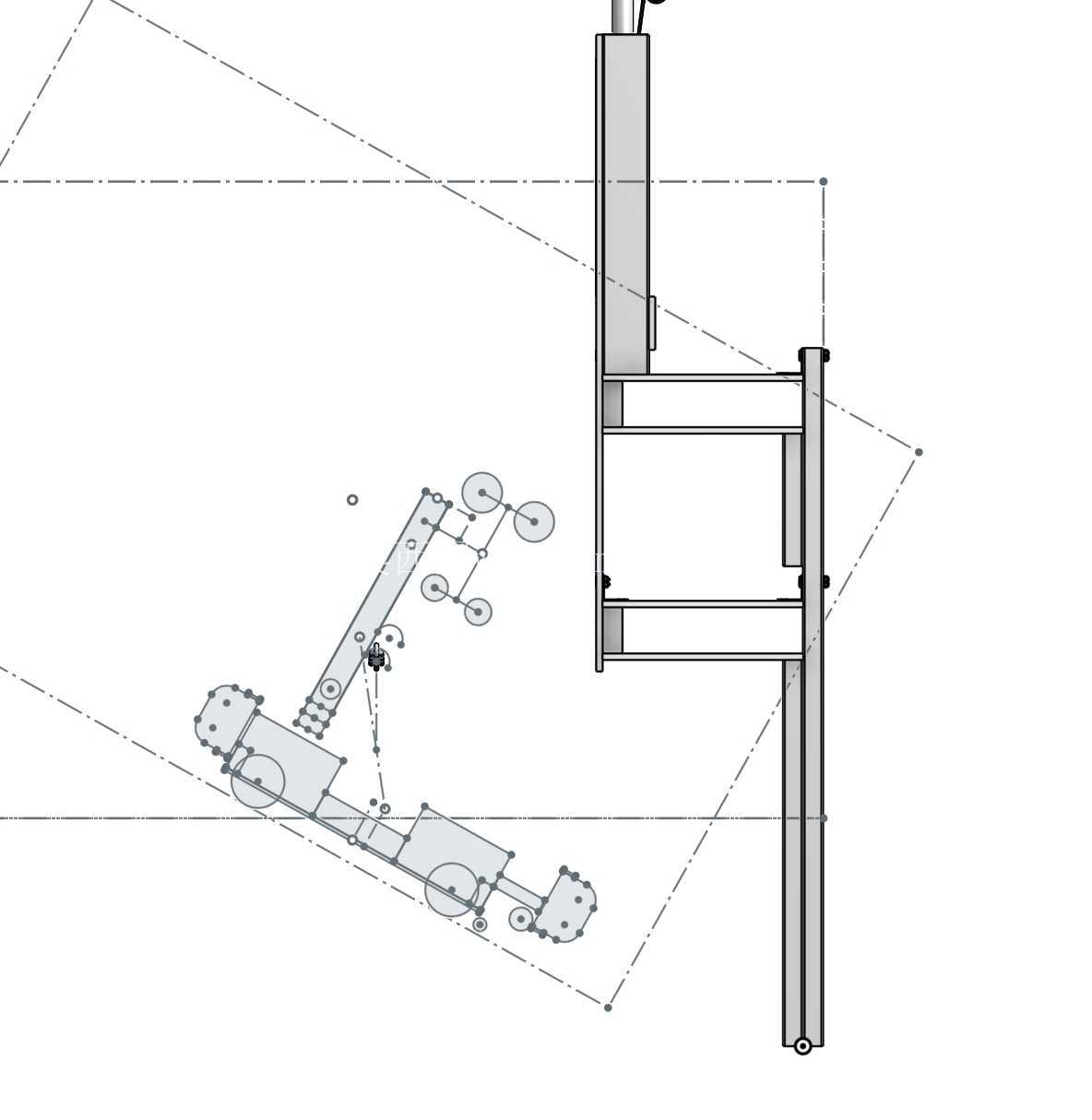

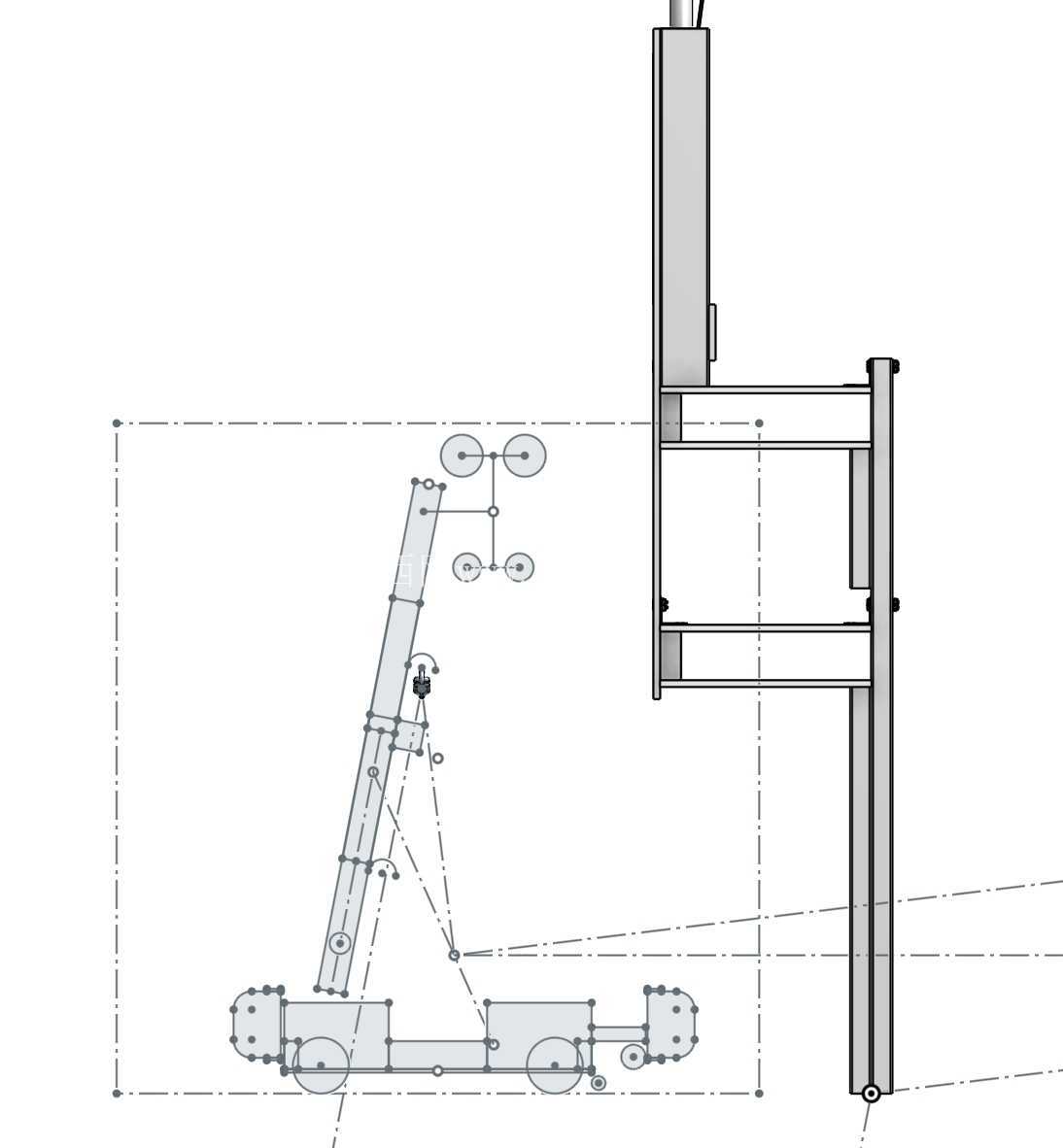

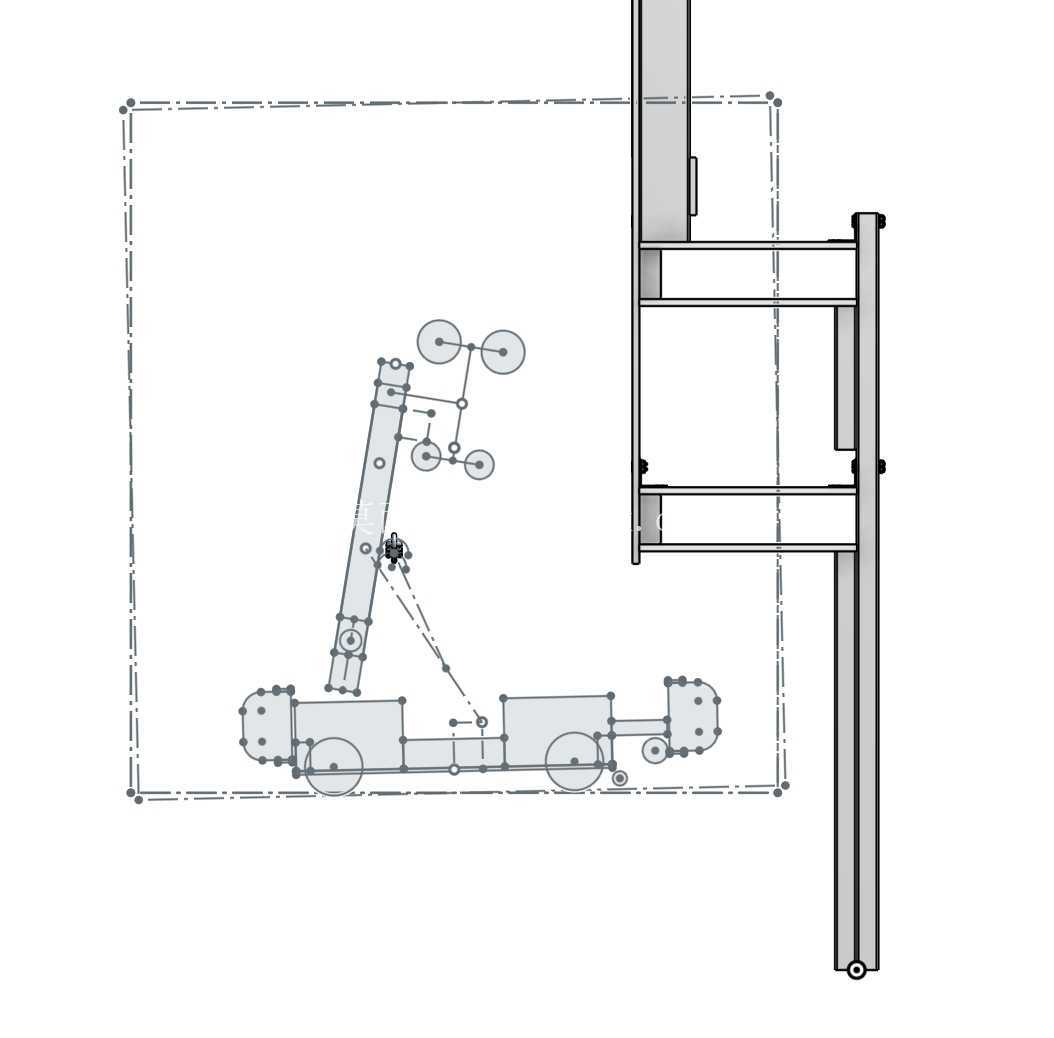

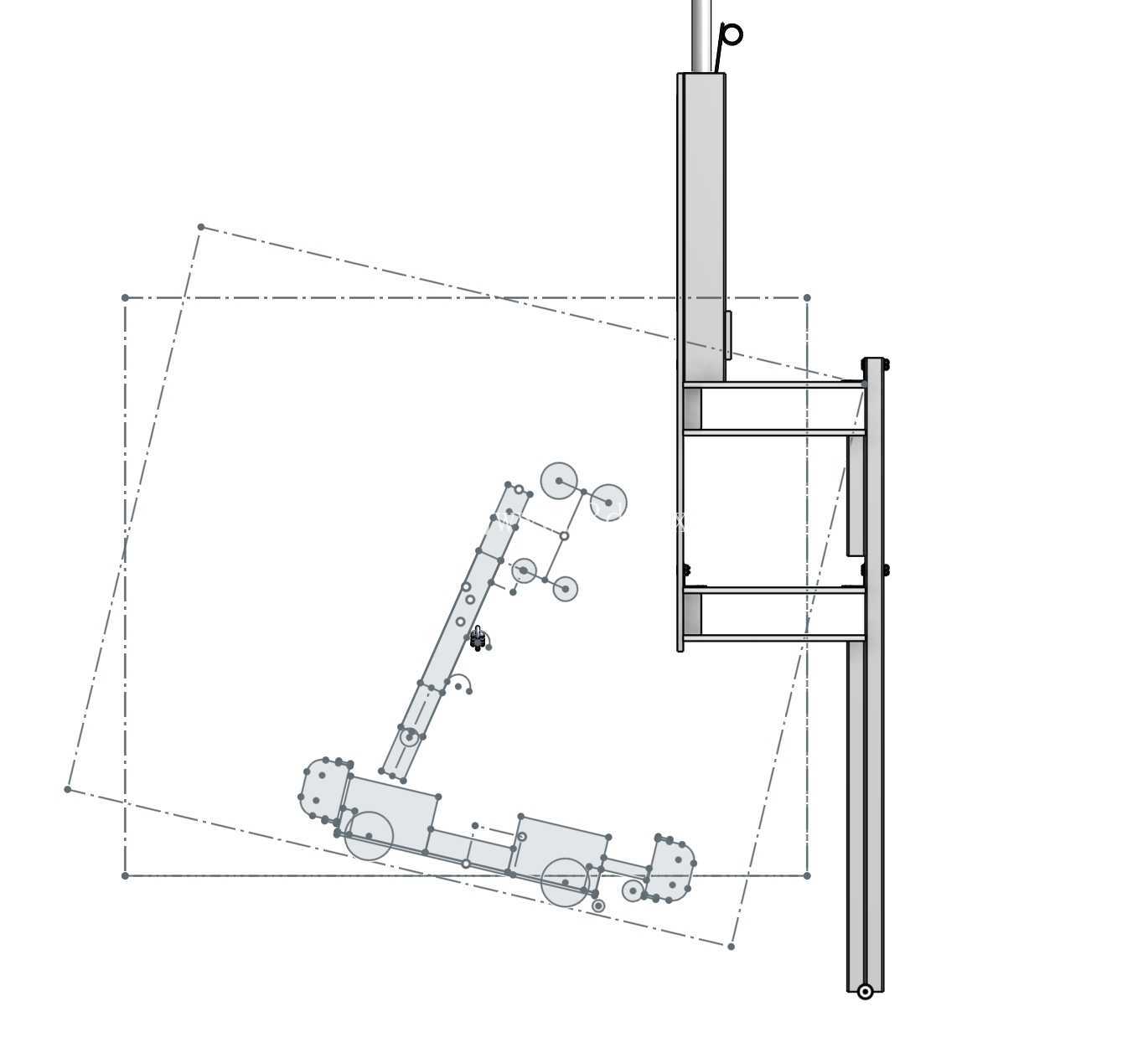

　　攀爬机构采用被动钩爪设计，钩爪端部设置有导向斜面，当升降架抬升至攀爬位高度时，钩爪可自动卡入场内攀爬结构的横杆位置，无需额外驱动即可完成挂接，挂接后底盘驱动轮可配合抬升动作将整机抬升至指定攀爬高度，该结构省去了钩爪开合的驱动部件，有效降低了整机重量与控制复杂度。设计过程中参考了同类竞技机器人的结构优势，对升降架的自由度做了简化处理，将原有的旋转+升降双自由度调整为仅保留升降自由度，通过优化发射端的角度调节范围覆盖全方向投射需求，减少了一组旋转驱动与对应的传动结构，既降低了整机的故障点，也减轻了上部结构的重量，提升了攀爬动作的稳定性。

　　整机安装边界严格遵循赛事规则的尺寸限制，初始状态下所有部件均不超出规则限定的外轮廓尺寸，抬升、发射动作过程中也不会出现结构干涉问题，传动部分全部采用同步带与轴承配合的传动方案，传动间隙小、响应速度快，可满足赛事过程中高频次动作的可靠性要求，所有电气部件均预留了快插接口，调试过程中可快速完成部件更换与参数调整，走线全部沿铝型材槽位内置，避免动作过程中线路剐蹭、拉扯造成的故障。
