VL53L8飞行时间传感器配套盖玻片结构

在消费电子、工业测距、智能交互类设备的传感模块设计中，飞行时间传感器的光学防护结构往往是容易被忽略但直接影响检测精度的关键部件，本次涉及的VL53L8配套盖玻片结构，就是针对该款tof传感芯片的光学窗口防护需求设计的配套结构件。从实际应用场景来看，这类盖玻片主要搭载在集成VL53L8芯片的测距模组上，常见于智能门锁的人体接近检测、扫地机器人的避障测距、工业自动化产线的物料到位检测、AR/VR设备的空间感知模块等场景，直接暴露在模组最外层，既要承担光学通路的透波作用，也要阻挡外界粉尘、水汽、磕碰对内部传感芯片的损伤。

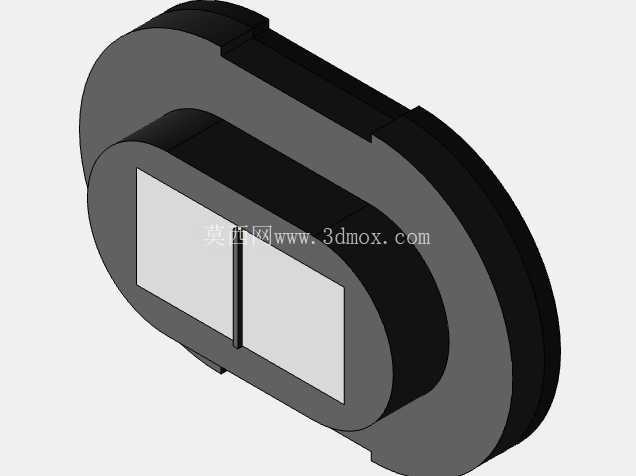

从功能特性上看，该结构并非简单的平面玻璃片，而是集成了安装定位基座与光学窗口的一体化组件，黑色基座部分采用遮光材质制作，能够有效隔绝环境杂散光从光学窗口以外的区域进入传感芯片接收端，避免杂光干扰导致的测距数据漂移、检测精度下降问题。中间的两片矩形光学玻璃窗口对应芯片的发射与接收通道，玻璃表面做了增透镀膜处理，针对VL53L8工作的940nm红外波段有极高的透过率，同时能过滤其他波段的环境杂光，保证光信号发射与接收的效率。玻璃与基座的配合采用嵌入式粘接结构，粘接缝隙做了密封处理，能够满足日常使用场景下的防尘防泼溅要求，适配多数民用与普通工业场景的防护等级需求。

设计思路上，该结构完全围绕VL53L8芯片的封装尺寸与光学视场角做匹配，首先基座的整体外轮廓做了长圆形设计，也就是两端半圆中间直段的跑道形结构，这种轮廓一方面适配多数圆形传感模组的安装空间，相比方形结构能更好利用圆形模组的内部空间，减少结构冗余；另一方面两端的圆弧结构在安装时能起到防呆作用，避免装配时方向装反导致光学窗口与芯片通道错位。两片矩形光学窗口的间距严格对应芯片发射端与接收端的中心距，窗口的尺寸完全覆盖芯片的光学视场范围，不会出现视场遮挡导致的检测盲区，同时窗口边缘与基座的衔接处做了遮光倒角，避免玻璃边缘的光线折射产生杂散光进入接收端。基座底部预留了与PCB板贴合的定位凸台，凸台尺寸与芯片周边的预留安装位匹配，装配时凸台卡入PCB的对应定位孔即可完成快速定位，不需要额外调整位置就能保证光学窗口与芯片的同轴度，大幅提升模组装配的良率与效率。

从安装边界与尺寸配合来看，该结构的整体厚度控制在极低的范围内，不会额外增加传感模组的整体厚度，适配当下消费电子追求轻薄化的设计趋势。基座的外圆直径与常规圆形传感模组的外壳内径做了公差配合，采用小间隙配合设计，装配时可以直接卡入模组外壳内，配合底部粘接即可完成固定，不需要额外设计螺丝固定位，进一步压缩结构占用空间。玻璃窗口的表面与基座上表面保持齐平，不会出现凸起或者凹陷，既避免凸起的玻璃容易被磕碰碎裂，也避免凹陷位置积灰影响光学透过率。基座底部与PCB接触的面做了微凸点设计，粘接时胶水可以均匀填充在凸点间隙内，既保证粘接强度，也能控制胶水厚度，避免胶水溢到光学窗口或者芯片表面。在实际选型使用时，设计人员只需要确认自身模组的PCB安装孔位、外壳内径尺寸与该结构匹配，即可直接集成使用，不需要再单独设计光学防护结构，能够大幅缩短传感模组的开发周期，同时该结构经过实际光学验证，不会对VL53L8的测距精度、检测距离产生负面影响，杂光抑制表现满足多数场景的使用要求。
