Arduino配套光电式电机转速检测模块结构

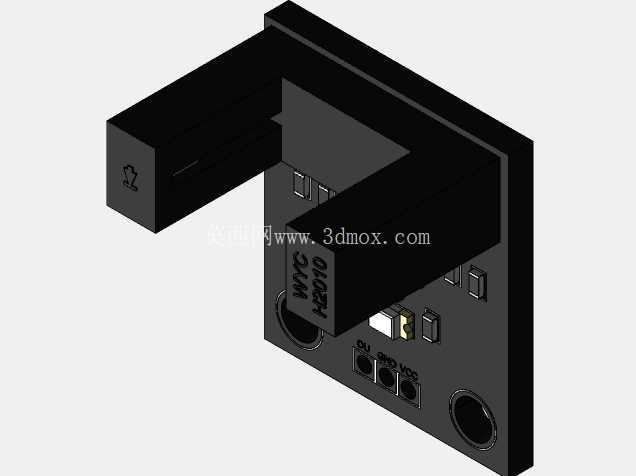

做嵌入式运动控制项目时，电机转速反馈是绕不开的环节，这款适配Arduino开发体系的光电式速度检测模块，就是针对小型传动系统的转速采集需求设计的。从结构上看，模块采用分体式槽型光电对射结构，两个凸起的对射臂分别内置红外发射与接收单元，槽口宽度匹配常规码盘的安装间隙，当码盘齿隙随电机轴转动经过槽口时，红外光束被周期性遮挡，接收端输出对应频率的脉冲信号，主控单元通过脉冲计数即可换算出实时转速，相比霍尔式测速方案，光电式的响应延迟更低，对低速转动的脉冲捕捉精度更高，适合桌面级小型传动装置、3D打印机送料机构、智能小车驱动轮这类对转速反馈精度有要求但安装空间有限的场景。

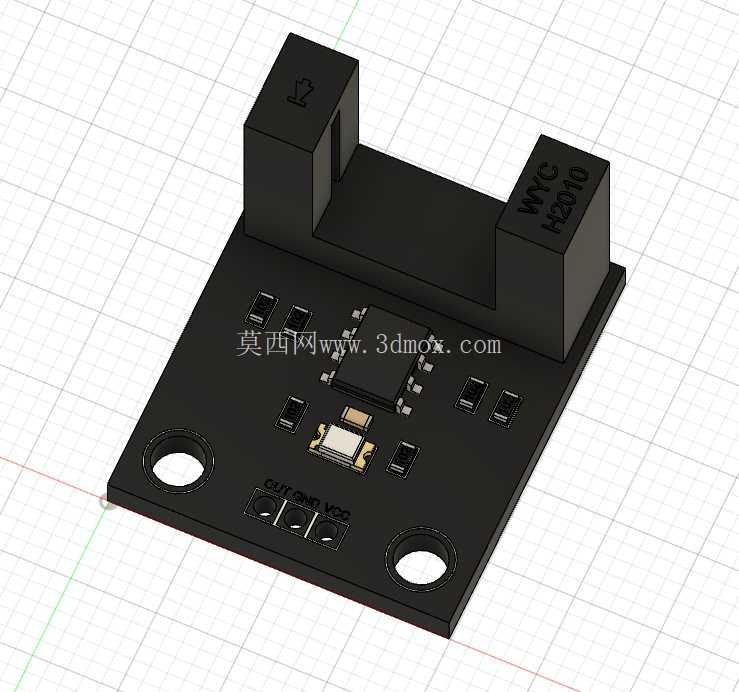

PCB基板的设计完全围绕安装便利性与信号稳定性展开，基板整体为矩形结构，两个对角位置预留了标准通孔安装位，孔径适配M3规格的紧固螺丝，安装孔的中心距经过校准，可直接固定在标准铝型材框架或者3D打印的设备支架上，不需要额外做转接件设计。板载的信号处理电路直接集成在基板中部，光电单元输出的微弱信号先经过板载施密特触发器整形，滤除传动过程中振动带来的信号毛刺，再通过排针接口输出，三个信号引脚分别对应电源正、接地与信号输出，引脚间距为标准2.54mm，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到Arduino控制板的数字IO口，不需要额外做信号调理电路，能大幅缩短原型开发的布线周期。

槽型光电单元的安装高度经过匹配设计，槽口底部距离PCB基板上表面的高度，刚好适配厚度2mm以内的码盘安装间隙，码盘固定在电机输出轴上时，齿部可以完全伸入槽口内，不会出现光束遮挡不全导致的脉冲丢步问题。模块上的对射臂采用一体化注塑结构，发射与接收元件完全封装在黑色塑壳内部，既能阻挡环境杂散光对红外接收管的干扰，也能避免安装过程中手指触碰、灰尘附着导致的元件污损，塑壳表面印刷的元件标识清晰，焊接组装时不会出现元件方向装反的问题。板载的电源指示与信号状态元件布局合理，电源接通时对应指示灯点亮，有脉冲输出时信号指示灯同步闪烁，调试过程中不需要外接示波器就能直观判断模块的工作状态，排查接线故障的效率更高。

从安装边界来看，模块整体的外轮廓尺寸控制紧凑，横向宽度不超过40mm，纵向长度不超过50mm，对射臂的凸起高度不超过20mm，在小型设备内部安装时不会占用过多的结构空间，即使是安装空间局促的桌面级机器人关节内部，也能找到合适的固定位置。PCB基板的边缘做了圆角处理，没有尖锐的毛刺，安装过程中不会划伤导线或者操作人员的手部，基板上的走线全部做了阻焊覆盖，电源与信号走线之间保留了足够的安全间距，长时间工作不会出现信号串扰或者短路问题。

实际应用中，这款模块可以适配不同分辨率的测速码盘，只需要在主控程序中调整脉冲计数的分频参数，就能匹配不同减速比的直流电机、步进电机的转速检测需求，不管是做闭环调速的小型传送带，还是做位置反馈的旋转云台，都能提供稳定的转速脉冲信号。相比零散元件搭建的测速电路，集成化的模块结构不需要工程师自行设计光电元件的固定支架、调理电路的布线，只需要按照安装孔位固定、接好三根信号线就能投入使用，能大幅降低小型运动控制项目的结构设计与电路调试工作量，也避免了自行搭建电路时容易出现的元件对齐偏差、信号干扰等问题。模块的所有元件都采用工业级常规料件，焊接完成后的整体结构强度足够，常规设备振动环境下不会出现元件松脱、引脚虚接导致的信号中断问题，长期运行的稳定性有保障。
