MQ2气体传感器防护盖结构设计

在工业巡检机器人、家用燃气报警装置、环境监测移动平台这类搭载MQ2系列气体传感器的设备中，传感器核心感应元件直接暴露在外的问题一直是结构设计环节需要重点解决的痛点。日常运行场景里，设备穿梭在车间过道、家居厨房、户外管廊这类复杂环境时，顶面滴落的冷凝水、清洁作业飞溅的水滴、飘落的浮尘碎屑很容易附着在传感器的感应面，轻则造成检测数值漂移，重则直接导致传感元件短路失效，这款防护盖正是针对这类实际工况痛点开发的配套结构件。

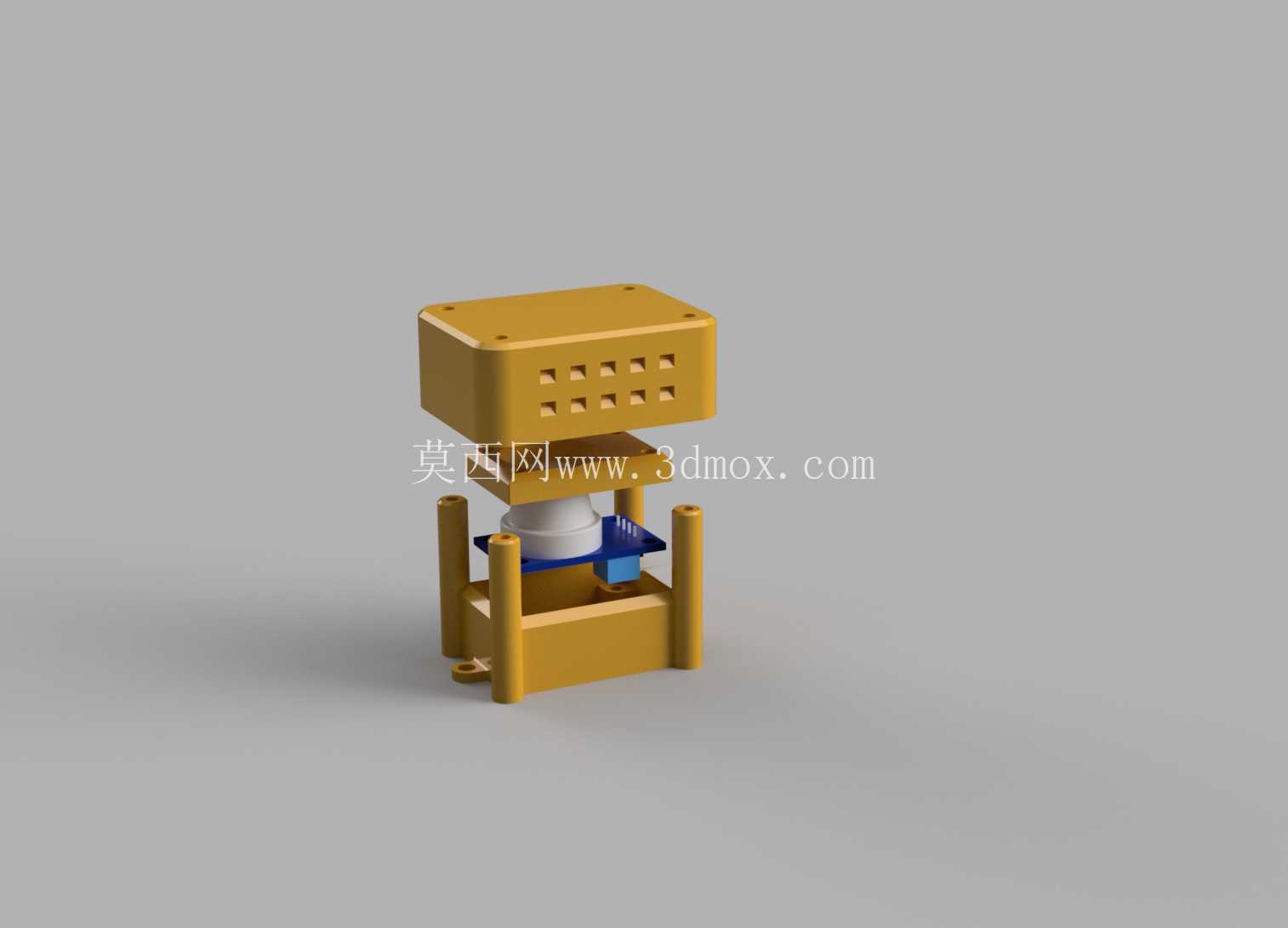

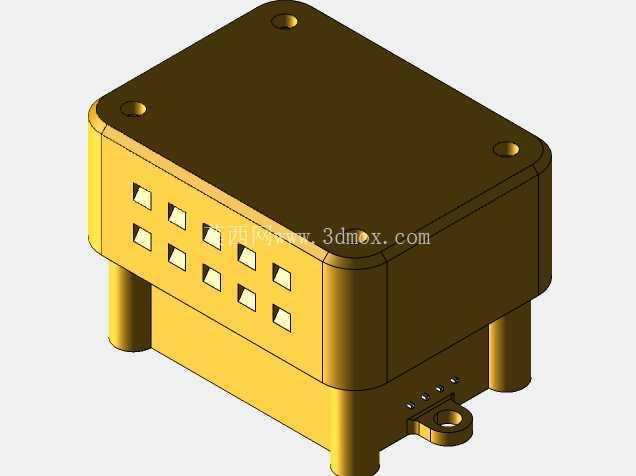

从功能实现逻辑来看，这款防护盖没有采用全密封的设计思路——毕竟气体传感器需要保持气路通畅才能保证检测响应速度，因此上盖部分做了阵列式的通气小孔，孔径经过反复校核，既可以阻挡直径较大的水滴、尘粒直接冲击内部传感元件，又不会阻碍待测气体的流通扩散，不会额外增加气体扩散的阻力导致检测滞后。上下层的支撑柱结构将传感器感应区域与设备安装面留出了足够的间隙，既可以避免设备本体的热量直接传导到传感器上造成温漂，也能让气体从侧面顺利进入感应区域，保证检测的准确性。

设计过程中充分考虑了现有MQ2传感器的通用安装尺寸，整体安装边界完全适配市面上主流的MQ2系列气敏元件的封装规格，底部的安装柱预留了标准的螺丝过孔，可以直接固定在机器人的传感安装仓板或者报警装置的壳体上，不需要额外做转接件，降低配套安装的加工成本。上盖与下层支撑框架的配合间隙做了限位设计，装配时不需要额外打胶或者做卡扣的二次加固，依靠柱位的过盈配合就可以实现稳固连接，日常维护时可以直接徒手拆开上盖，清理内部积攒的灰尘，不需要借助专用工具，大幅降低后期运维的复杂度。

从实际场景适配性来看，这款防护盖的结构做了圆角过渡处理，没有尖锐的棱角，在移动机器人这类需要经常穿梭在狭窄空间的设备上使用时，不会剐蹭到周边的管线或者设备壁面。整体的壁厚设计均匀，不管是采用3D打印打样验证，还是开模做注塑批量生产，都不会出现缩痕、翘曲的工艺问题，适配多种加工工艺的要求。防护盖的顶面做了轻微的下沉导流设计，当有水滴落到盖体上时，会顺着顶面的倾斜角度从侧边的间隙流走，不会积存在盖体表面渗入通气孔，进一步提升了防水滴的性能。

很多工程人员在做气体检测类设备的结构设计时，往往只关注传感器本身的电路性能，忽略了外围防护结构对检测精度、元件寿命的影响，这款防护盖的设计就是从实际运维的故障数据出发，把现场遇到的水滴侵蚀、灰尘堵塞、安装适配差这些细碎的问题，通过简单可靠的结构设计逐一解决，没有多余的复杂结构，所有的造型特征都服务于功能实现，既控制了零件本身的重量，不会给移动类设备增加额外的负载，也兼顾了加工、装配、维护全流程的便利性，能够直接适配绝大多数采用MQ2气体传感器的检测设备，不需要对原有设备的安装结构做大幅改动，就可以有效提升传感器的运行稳定性，延长元件的使用寿命，降低现场设备的故障返修率。
