HX710B压力传感模块结构设计方案

项目分类:传感器 发布时间:2026-01-21 ID:1129264
  • HX710B压力传感模块结构设计方案

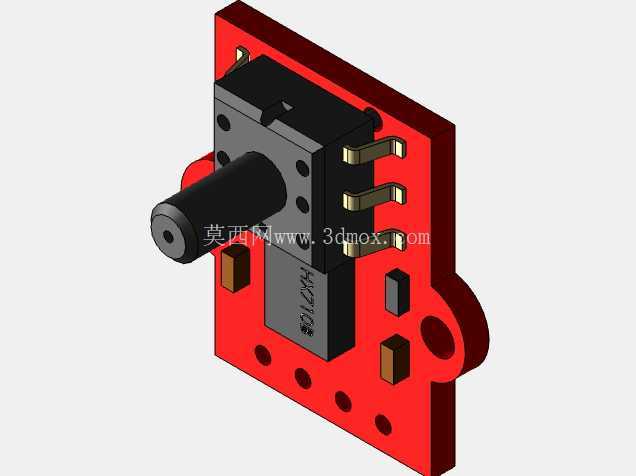

  在小型气动检测、消费级医疗设备、智能家居气压监测这类对安装空间有严苛限制的场景里,压力检测元件的选型往往要在测量精度、安装适配性、电路集成度之间做反复权衡,HX710B这类板载式压力传感模块的设计,刚好贴合这类场景的实际使用需求。从结构设计的角度看,这款模块没有采用传统工业压力传感器的金属外壳封装方案,而是直接将传感核心、信号调理电路集成在一块红色FR-4玻纤电路板上,这种设计首先压缩了整体的结构高度,对于嵌入到手持设备、小型终端内部的安装场景来说,能大幅降低对设备内部腔体的空间占用要求。模块的气路接口采用侧出式硬塑气嘴设计,气嘴外径匹配常规的3mm内径硅胶导气管,安装时直接将气管插接在气嘴上即可完成气路连接,不需要额外设计快插接头的安装位,气嘴根部做了一圈微小的凸台结构,能防止气管受外力拉扯时脱落,同时保证气路连接的密封性,在-20kPa到+40kPa的常规微压测量区间内,这种插接方式的密封可靠性完全能满足民用及工业辅助检测场景的使用要求。

  电路板的安装固定位设计也充分考虑了不同设备的安装需求,板体一侧延伸出带圆形安装孔的凸耳,安装孔内径适配M2规格的自攻螺丝或者铜柱固定,板体另一侧的边缘也预留了对应的定位空间,既可以采用单孔加板边限位的方式快速固定,也能配合双面泡棉胶做无螺丝粘接固定,适配塑料壳体、金属支架等不同材质的安装基面。电路部分的布局上,核心的压力传感芯片布置在靠近气嘴的位置,尽可能缩短气路到传感膜片的路径长度,减少气路容腔对压力响应速度的影响,芯片周边布置的贴片电容、电阻都做了紧凑排布,信号输出引脚采用直插式焊针设计,三个焊针分别对应电源、信号输出、接地引脚,间距为标准2.54mm,既可以直接焊接在设备的主控电路板上,也能插接杜邦线做原型验证时的临时接线,不需要额外设计转接电路。

  从实际使用的角度看,这类模块常被用在电子血压计的气压检测回路、真空吸盘的负压监测、智能家居的新风系统风压检测场景中,设计时需要注意气嘴的安装方向要尽量避开设备内部的走线区域,防止导气管被挤压造成气路堵塞,同时板体的安装位置要远离设备内部的发热元件,避免温度漂移影响压力测量的精度。模块的整体外形轮廓控制在极小的尺寸范围内,板体厚度仅为1.6mm标准PCB厚度,加上传感元件和气嘴的总突出高度不超过15mm,对于内部空间寸土寸金的小型电子设备来说,这种集成化的设计能省去传感元件单独封装、信号调理电路单独排布的工作量,结构设计人员只需要在壳体上预留对应的气嘴过孔和安装柱位,就能完成整个压力检测单元的装配,不需要额外设计复杂的密封结构和固定支架。

  在建模还原这款模块的过程中,需要重点关注气嘴与传感芯片的同轴度、安装孔的位置公差、焊针的伸出长度这些细节,这些尺寸直接影响到后续实际装配时的适配性,如果气嘴的位置偏差过大,会导致导气管安装时出现弯折,影响气路通畅;焊针的长度如果不符合标准,焊接时会出现虚焊或者顶到主控板的问题;安装孔的位置公差控制在±0.1mm范围内,才能保证批量装配时螺丝能顺利穿过安装孔完成固定。另外,板体边缘的圆角处理、元件之间的安全间距也都符合常规PCB设计的规范,贴片元件的高度都控制在3mm以内,不会在板体背面形成突出,安装时板体贴附在安装基面上也不会出现元件被挤压的问题。
