阵列式小型可编程逻辑控制器外观结构

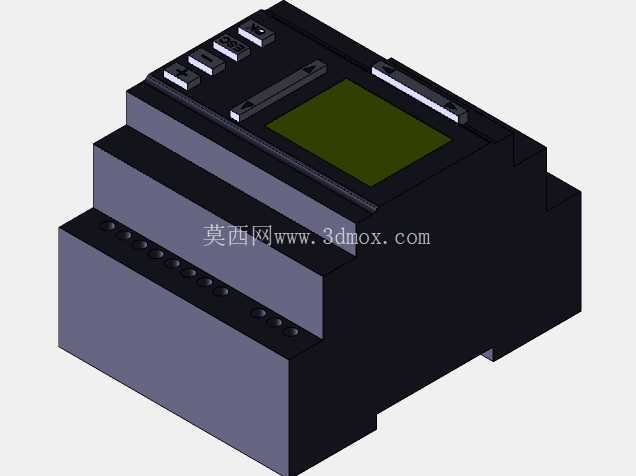

　　这款阵列式PLC的三维结构还原，完全贴合小型单机设备的电控选型需求，在做小型自动化单机的电控柜布局时，这类紧凑型控制器是很多场景下的首选，不需要额外扩展大量模块，就能覆盖多数小型设备的IO点位需求。从结构设计来看，这款控制器采用标准导轨安装的卡扣式底座结构，整体外壳采用上下分层的卡扣拼接设计，上半部分集成了操作按键与状态显示屏，下半部分预留了接线端子排的安装空间，端子排采用一字排开的布局，接线时不需要额外预留侧面操作空间，能有效压缩电控柜内的横向安装尺寸。

　　实际应用场景里，这类8入4出的小型PLC常被用在小型输送带控制、单机工位的动作逻辑控制、小型非标专机的时序控制场景，不需要搭配大型PLC的机架与扩展模块，单独安装在小型电控箱内就能完成全部逻辑运算与输出控制，对于设备成本控制比较严格的小型单机项目来说，这类紧凑型控制器的选型性价比很高。从建模的细节来看，外壳的散热筋结构做了精准还原，在控制器两侧的壳体上预留了散热凹槽，实际运行时能通过壳体表面的筋条增加散热面积，不需要额外加装散热风扇就能满足常规工业环境下的长时间运行需求。

　　顶部的操作按键采用凸起式的硅胶按键结构，建模时还原了按键的按压行程间隙，显示屏区域做了凹陷式的安装位，外层的透明保护屏与黑色壳体的配合间隙也做了还原，实际生产中这个位置会做超声波焊接或者卡扣固定，避免车间内的粉尘、切削液溅入屏幕内部影响显示。接线端子区域的每个端子孔位都做了对应建模，端子排的固定螺丝位置也做了细节还原，实际接线时，导线从端子下方的进线孔插入，拧紧顶部的压线螺丝就能完成接线，端子排旁预留了标识位的凹槽，实际使用时可以打印点位标签粘贴在凹槽内，方便后期维护时查线。安装边界方面，这款控制器采用标准35mmDIN导轨安装结构，背部的卡扣做了弹性让位的结构还原，安装时只需要将控制器上部卡在导轨上沿，向下按压就能让下部卡扣卡入导轨下沿，拆卸时用螺丝刀撬动卡扣的解锁位就能快速拆下，不需要额外的固定螺丝，在电控柜内布局时，上下方向需要预留至少20mm的接线空间，左右方向如果是并排安装同类控制器，只需要预留5mm的散热间隙即可，不需要预留过大的操作空间，能有效提升电控柜内的空间利用率。

　　从功能布局的设计思路来看，这款控制器把状态指示灯集成在显示屏旁的按键区域，运行、电源、故障状态的指示灯都做了对应的透光孔位建模，实际生产中这些位置会内嵌LED灯珠，透过半透明的塑料外壳向外投射状态光，操作人员不需要打开电控箱门，就能透过箱门上的观察窗看到控制器的运行状态。控制器的侧面预留了扩展接口的盖板位，当需要扩展通讯模块或者额外IO点位时，可以拆下侧面的盖板加装扩展模块，扩展模块与主机之间通过插接式的排针连接，不需要额外接线，拼接后整体结构依然保持导轨安装的一致性，不会出现突出或者错位的情况。在做三维布线模拟时，这款模型的端子排位置与实际产品完全一致，能直接在三维软件里完成线束的走向模拟，统计导线长度与接线点位，避免实际装配时出现线束长度不够或者走线干涉的问题。外壳的所有棱角都做了R角处理，没有尖锐的边角，在装配或者维护时不会划伤操作人员的手部，符合工业电控设备的安全设计要求。
